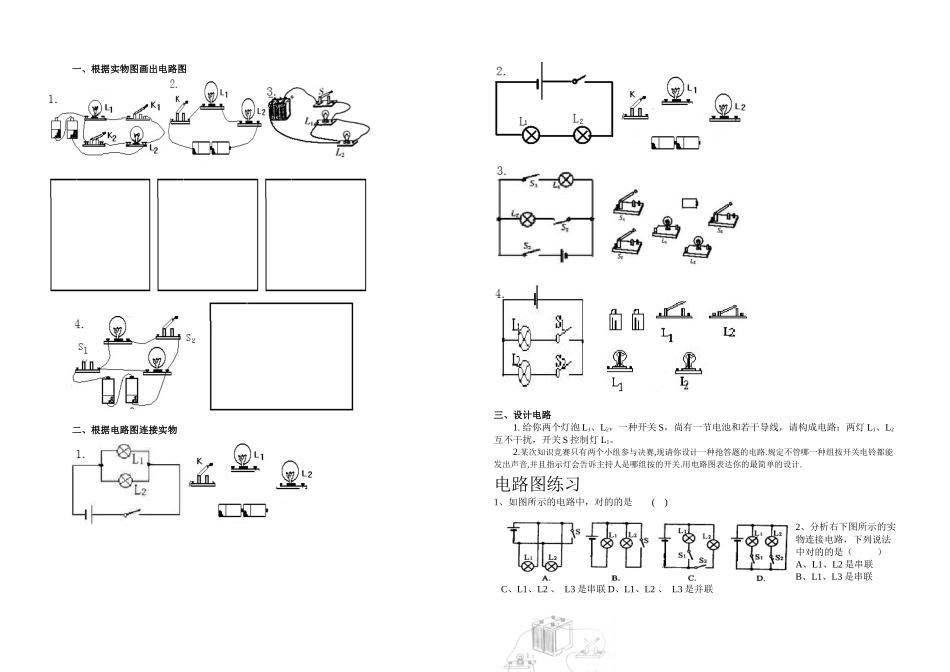

一、根据实物图画出电路图二、根据电路图连接实物三、设计电路1
给你两个灯泡 L1、L2，一种开关 S，尚有一节电池和若干导线，请构成电路：两灯 L1、L2互不干扰，开关 S 控制灯 L1
某次知识竞赛只有两个小组参与决赛,现请你设计一种抢答题的电路
规定不管哪一种组按开关电铃都能发出声音,并且指示灯会告诉主持人是哪组按的开关
用电路图表达你的最简单的设计

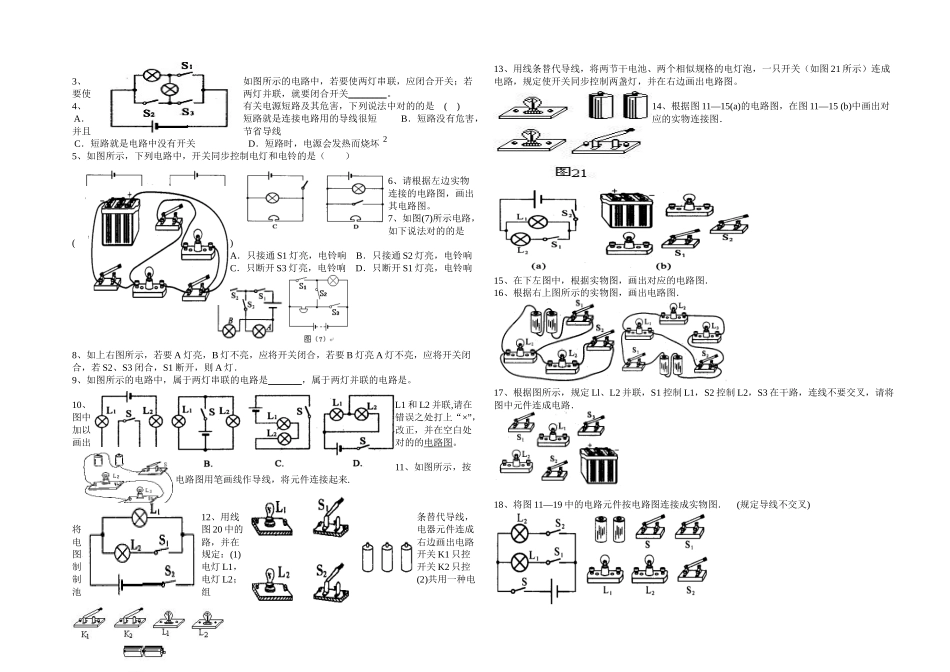

电路图练习1、如图所示的电路中，对的的是 ( )2、分析右下图所示的实物连接电路，下列说法中对的的是（ ） A、L1、L2 是串联B、L1、L3 是串联 C、L1、L2 、 L3 是串联 D、L1、L2 、 L3 是并联3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________
4、有关电源短路及其危害，下列说法中对的的是 ( ) A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线 C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏 5、如图所示，下列电路中，开关同步控制电灯和电铃的是（ ） 6、请根据左边实物 连接的电路图，画出其电路图
7、如图(7)所示电路，如下说法对的的是 ( ) A．只接通 S1 灯亮，电铃响 B．只接通 S2 灯亮，电铃响C．只断开 S3 灯亮，电铃响 D．只断开 S1 灯亮，电铃响 8、如上右图所示，若要 A 灯亮，B 灯不亮，应将开关闭合，若要 B 灯亮 A 灯不亮，应将开关闭合，若 S2、S3 闭合，S1 断开，则 A 灯． 9、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是
10、L1 和 L2 并联,请在图中错误之处打上“×”，加以改正，并在空白处画出对的的电路图
11、如图所示，按电路图用笔画线作导线，将元件连接起来

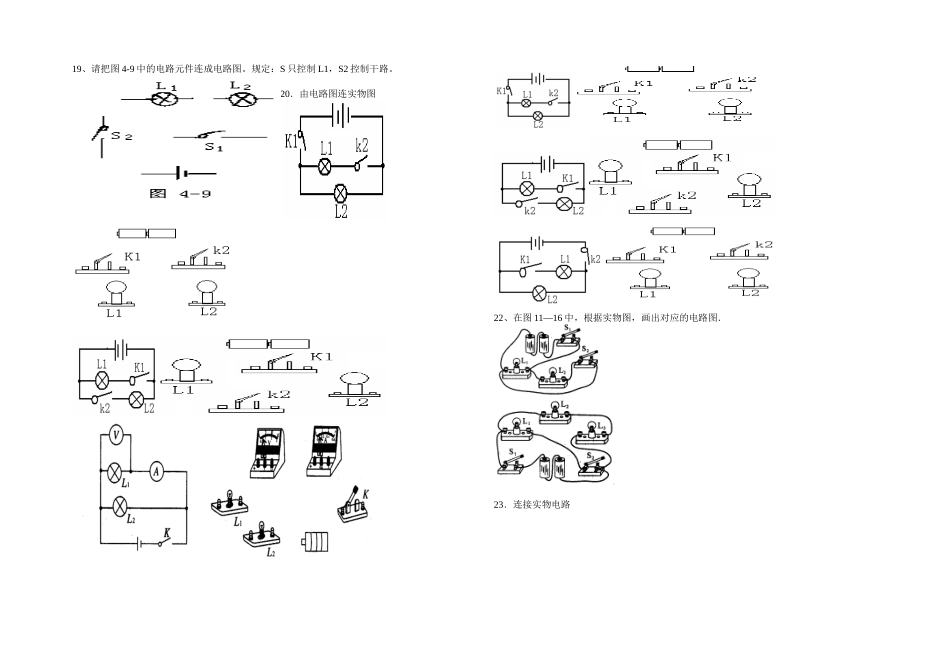

12、用线条替代导线，将图 20 中的电器元件连成电路，并在右边画出电
