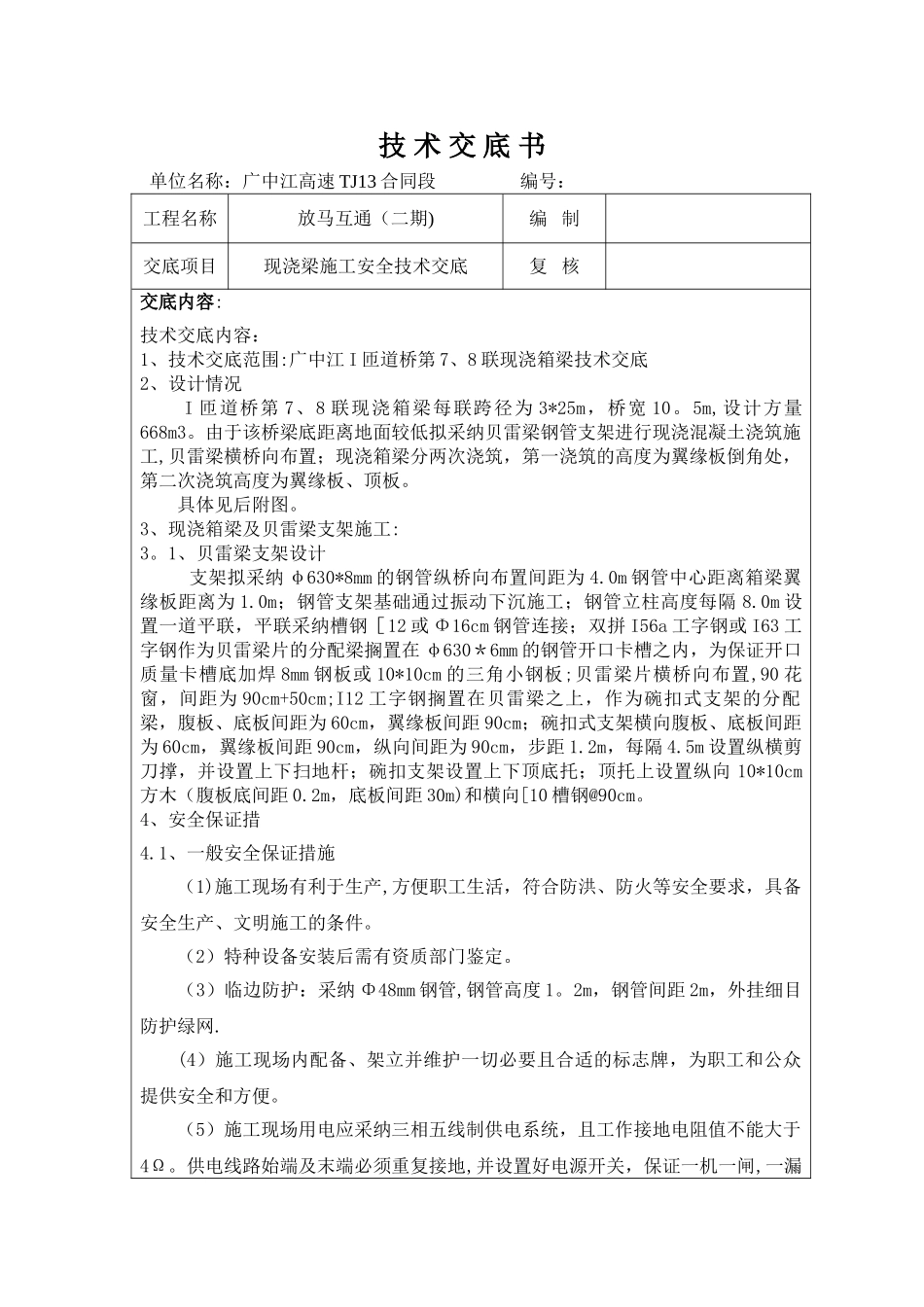

技 术 交 底 书单位名称：广中江高速 TJ13 合同段 编号： 工程名称放马互通（二期)编 制交底项目现浇梁施工安全技术交底复 核交底内容:技术交底内容：1、技术交底范围:广中江 I 匝道桥第 7、8 联现浇箱梁技术交底2、设计情况 I 匝道桥第 7、8 联现浇箱梁每联跨径为 3*25m，桥宽 10。5m,设计方量668m3。由于该桥梁底距离地面较低拟采纳贝雷梁钢管支架进行现浇混凝土浇筑施工,贝雷梁横桥向布置；现浇箱梁分两次浇筑，第一浇筑的高度为翼缘板倒角处，第二次浇筑高度为翼缘板、顶板。具体见后附图。3、现浇箱梁及贝雷梁支架施工:3。1、贝雷梁支架设计 支架拟采纳 φ630*8mm 的钢管纵桥向布置间距为 4.0m 钢管中心距离箱梁翼缘板距离为 1.0m；钢管支架基础通过振动下沉施工；钢管立柱高度每隔 8.0m 设置一道平联，平联采纳槽钢［12 或 Φ16cm 钢管连接；双拼 I56a 工字钢或 I63 工字钢作为贝雷梁片的分配梁搁置在 φ630＊6mm 的钢管开口卡槽之内，为保证开口质量卡槽底加焊 8mm 钢板或 10*10cm 的三角小钢板;贝雷梁片横桥向布置,90 花窗，间距为 90cm+50cm;I12 工字钢搁置在贝雷梁之上，作为碗扣式支架的分配梁，腹板、底板间距为 60cm，翼缘板间距 90cm；碗扣式支架横向腹板、底板间距为 60cm，翼缘板间距 90cm，纵向间距为 90cm，步距 1.2m，每隔 4.5m 设置纵横剪刀撑，并设置上下扫地杆；碗扣支架设置上下顶底托；顶托上设置纵向 10*10cm方木（腹板底间距 0.2m，底板间距 30m)和横向[10 槽钢@90cm。4、安全保证措4.1、一般安全保证措施（1)施工现场有利于生产,方便职工生活，符合防洪、防火等安全要求，具备安全生产、文明施工的条件。（2）特种设备安装后需有资质部门鉴定。（3）临边防护：采纳 Φ48mm 钢管,钢管高度 1。2m，钢管间距 2m，外挂细目防护绿网.(4）施工现场内配备、架立并维护一切必要且合适的标志牌，为职工和公众提供安全和方便。（5）施工现场用电应采纳三相五线制供电系统，且工作接地电阻值不能大于4Ω。供电线路始端及末端必须重复接地,并设置好电源开关，保证一机一闸,一漏一箱,一照明闸、一电源总闸。严禁用一个开关直接控制两台及以上的用电设备。(6）安全爬梯的设置 由于现浇箱梁施工属于高空作业，施工人员需从安全爬梯上下，一联拟设置一个安全爬梯。在安全爬梯搭设前，对爬梯基础地面进行整平，然后采纳压路机压实，使其密实度达到 80％以上;再浇筑 15cm...
