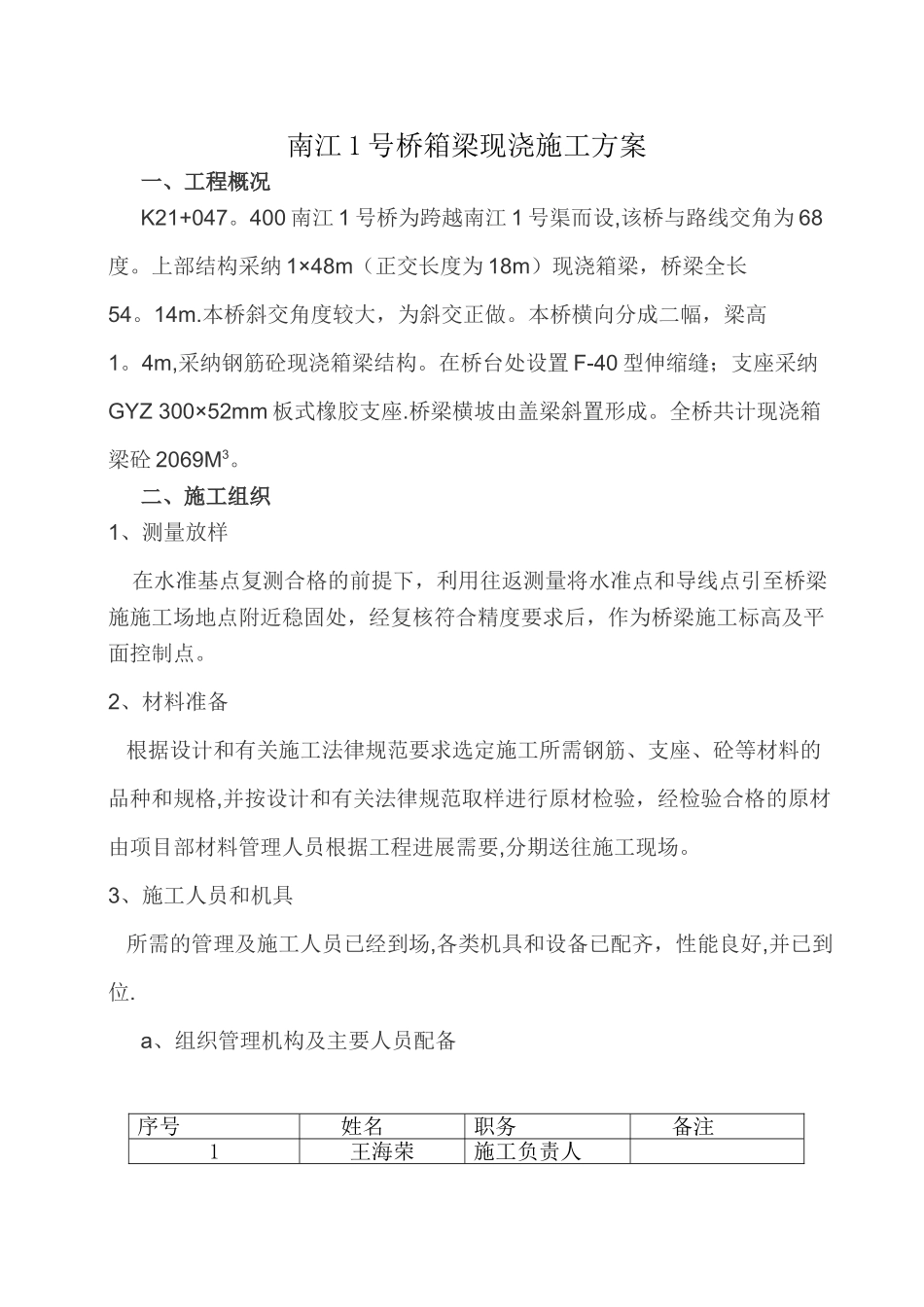

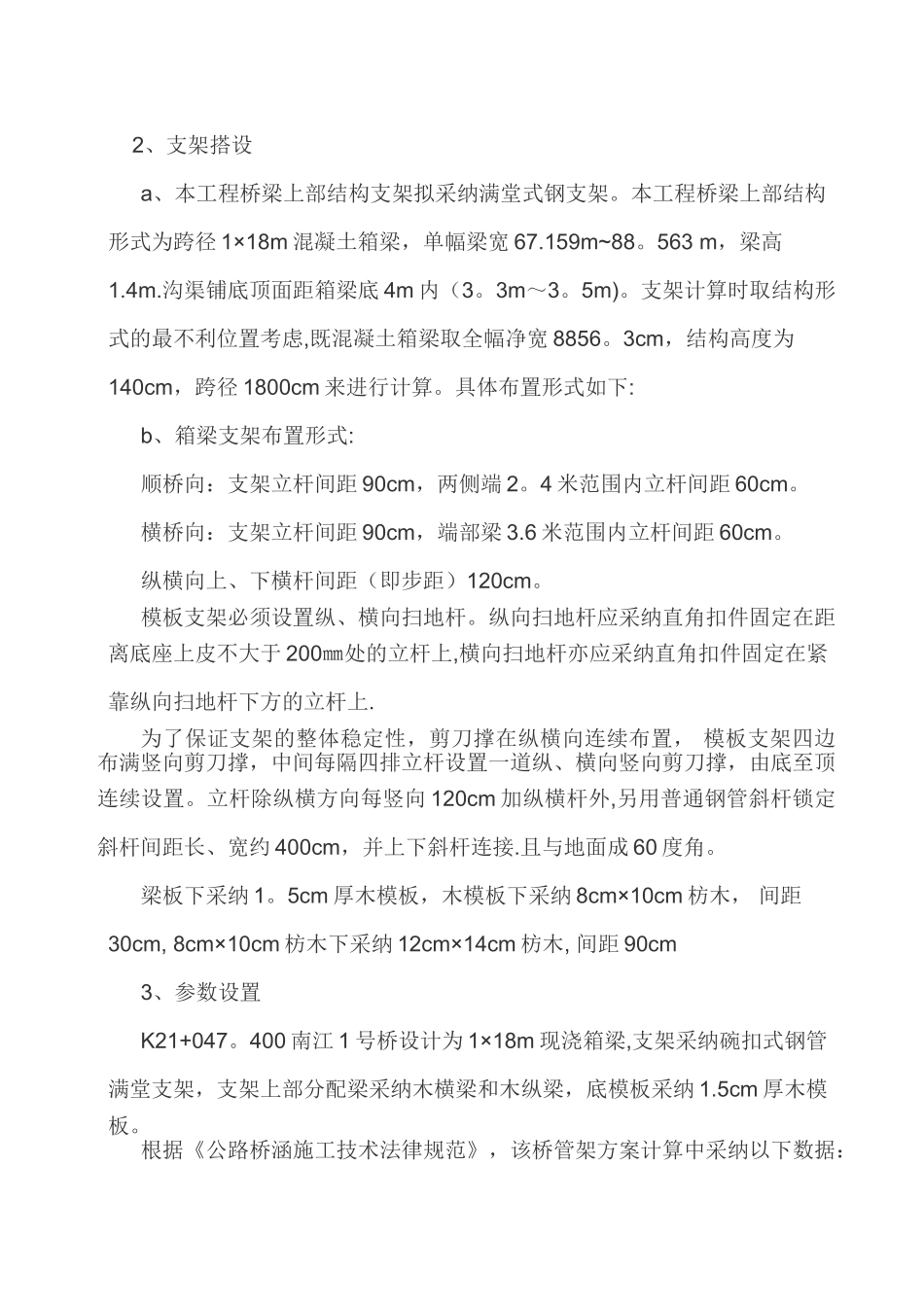

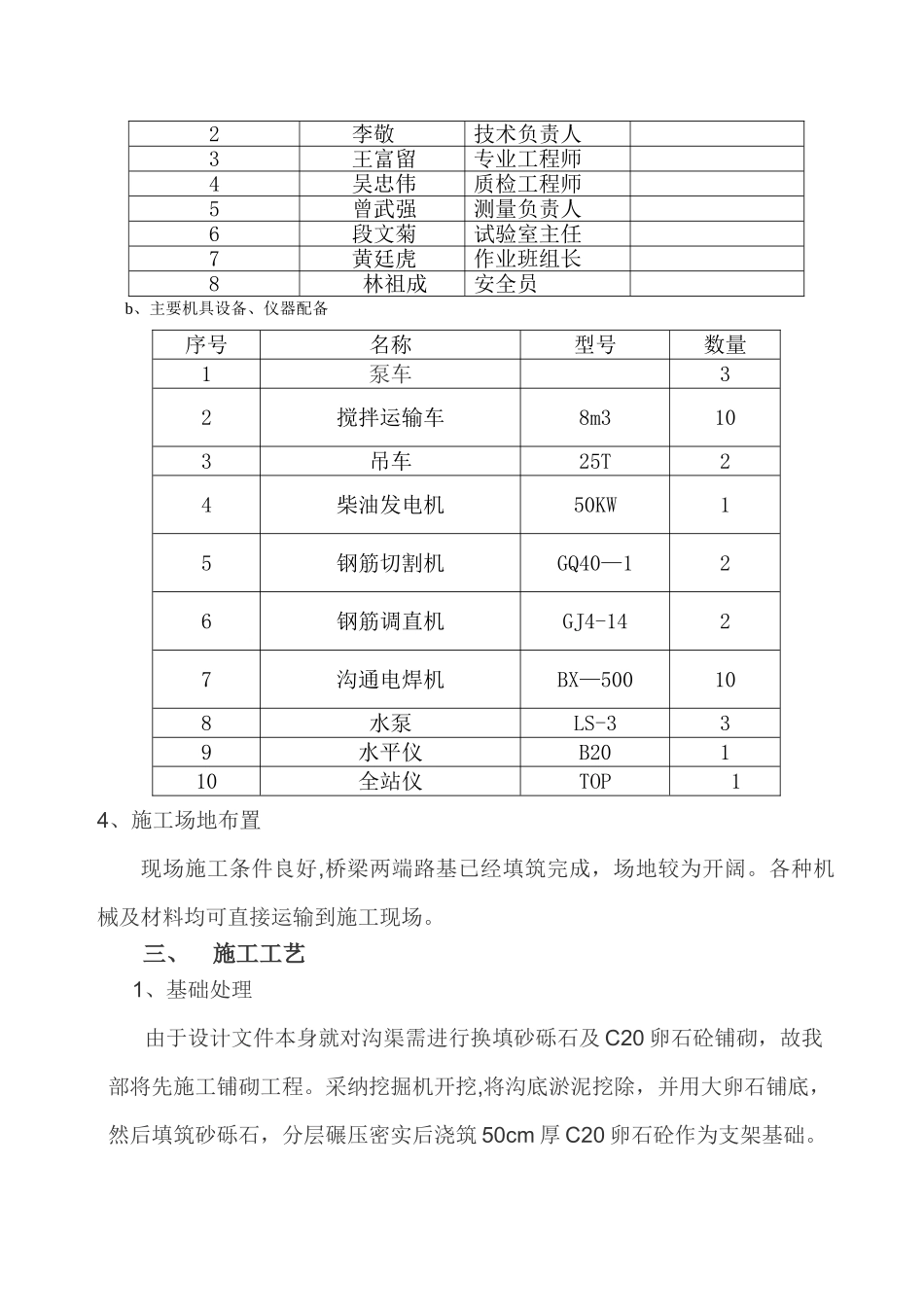

南江 1 号桥箱梁现浇施工方案一、工程概况K21+047。400 南江 1 号桥为跨越南江 1 号渠而设,该桥与路线交角为 68度。上部结构采纳 1×48m(正交长度为 18m)现浇箱梁,桥梁全长54。14m.本桥斜交角度较大,为斜交正做。本桥横向分成二幅,梁高1。4m,采纳钢筋砼现浇箱梁结构。在桥台处设置 F-40 型伸缩缝;支座采纳GYZ 300×52mm 板式橡胶支座.桥梁横坡由盖梁斜置形成。全桥共计现浇箱梁砼 2069M3。二、施工组织 1、测量放样 在水准基点复测合格的前提下,利用往返测量将水准点和导线点引至桥梁施施工场地点附近稳固处,经复核符合精度要求后,作为桥梁施工标高及平面控制点。 2、材料准备 根据设计和有关施工法律规范要求选定施工所需钢筋、支座、砼等材料的品种和规格,并按设计和有关法律规范取样进行原材检验,经检验合格的原材由项目部材料管理人员根据工程进展需要,分期送往施工现场。 3、施工人员和机具 所需的管理及施工人员已经到场,各类机具和设备已配齐,性能良好,并已到位.a、组织管理机构及主要人员配备 序号 姓名 职务 备注1王海荣施工负责人2李敬技术负责人3王富留专业工程师 4 吴忠伟质检工程师5 曾武强测量负责人6段文菊试验室主任 7黄廷虎 作业班组长8 林祖成安全员b、主要机具设备、仪器配备序号名称型号数量1泵车32搅拌运输车8m3 103吊车25T24柴油发电机50KW15钢筋切割机GQ40—126钢筋调直机GJ4-1427沟通电焊机BX—500108水泵LS-339水平仪B20110全站仪TOP 14、施工场地布置 现场施工条件良好,桥梁两端路基已经填筑完成,场地较为开阔。各种机械及材料均可直接运输到施工现场。 三、 施工工艺 1、基础处理 由于设计文件本身就对沟渠需进行换填砂砾石及 C20 卵石砼铺砌,故我部将先施工铺砌工程。采纳挖掘机开挖,将沟底淤泥挖除,并用大卵石铺底,然后填筑砂砾石,分层碾压密实后浇筑 50cm 厚 C20 卵石砼作为支架基础。 2、支架搭设a、本工程桥梁上部结构支架拟采纳满堂式钢支架。本工程桥梁上部结构形式为跨径 1×18m 混凝土箱梁,单幅梁宽 67.159m~88。563 m,梁高1.4m.沟渠铺底顶面距箱梁底 4m 内(3。3m~3。5m)。支架计算时取结构形式的最不利位置考虑,既混凝土箱梁取全幅净宽 8856。3cm,结构高度为140cm,跨径 1800cm 来进行计算。具体布置形式如下:b、箱梁支架布置形式:顺桥向:支架立杆间距 90cm,两侧端 2。4 米范围内立杆间距 60cm。横桥向:支架立杆间距 90...
