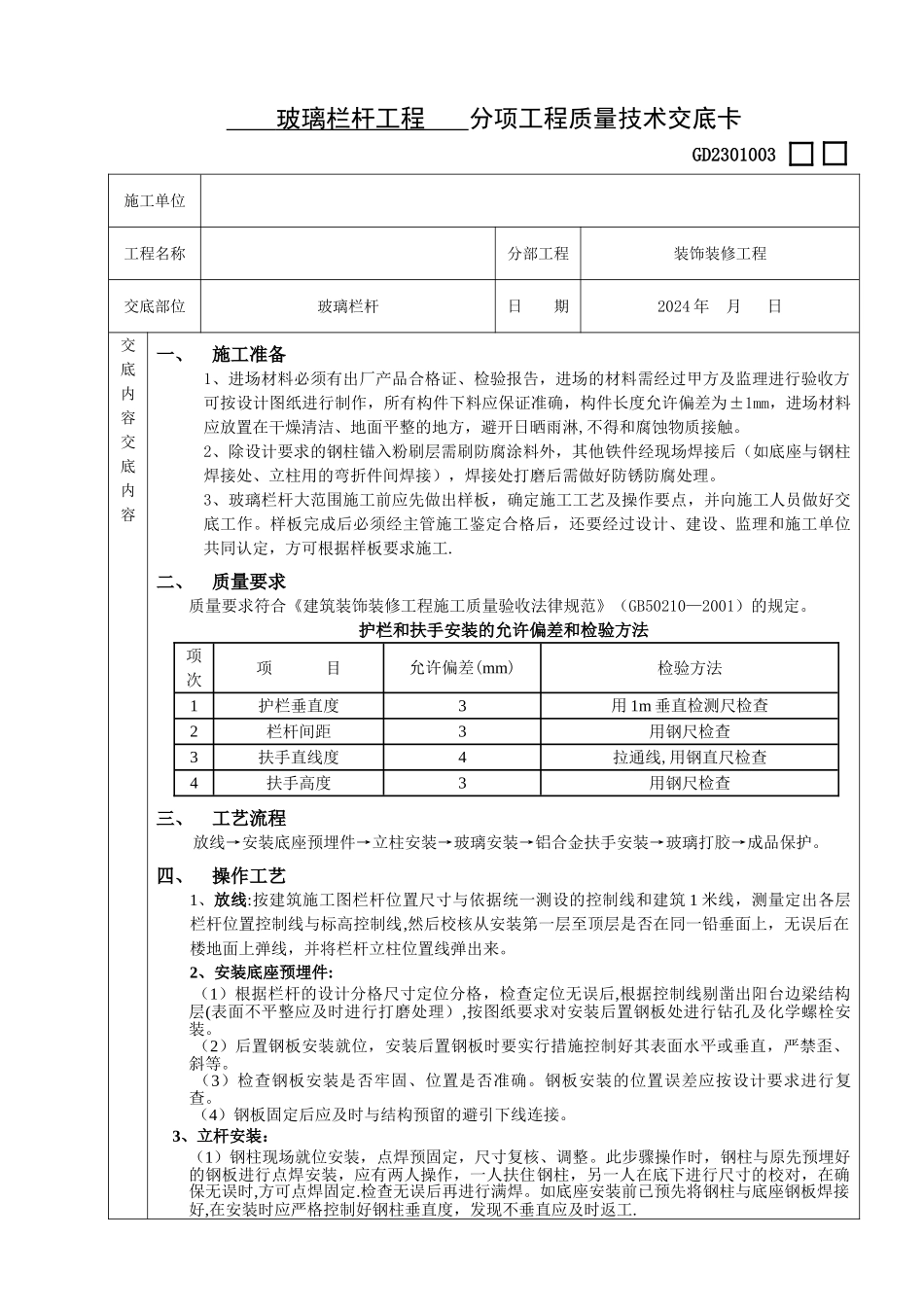

玻璃栏杆工程 分项工程质量技术交底卡GD2301003 施工单位工程名称分部工程装饰装修工程交底部位玻璃栏杆日 期2024 年 月 日交底内容交底内容一、施工准备1、进场材料必须有出厂产品合格证、检验报告，进场的材料需经过甲方及监理进行验收方可按设计图纸进行制作，所有构件下料应保证准确，构件长度允许偏差为±1mm，进场材料应放置在干燥清洁、地面平整的地方，避开日晒雨淋,不得和腐蚀物质接触。2、除设计要求的钢柱锚入粉刷层需刷防腐涂料外，其他铁件经现场焊接后（如底座与钢柱焊接处、立柱用的弯折件间焊接），焊接处打磨后需做好防锈防腐处理。3、玻璃栏杆大范围施工前应先做出样板，确定施工工艺及操作要点，并向施工人员做好交底工作。样板完成后必须经主管施工鉴定合格后，还要经过设计、建设、监理和施工单位共同认定，方可根据样板要求施工.二、质量要求质量要求符合《建筑装饰装修工程施工质量验收法律规范》（GB50210—2001）的规定。护栏和扶手安装的允许偏差和检验方法项次项 目允许偏差(mm)检验方法1护栏垂直度3用 1m 垂直检测尺检查2栏杆间距3用钢尺检查3扶手直线度4拉通线,用钢直尺检查4扶手高度3用钢尺检查三、工艺流程 放线→安装底座预埋件→立柱安装→玻璃安装→铝合金扶手安装→玻璃打胶→成品保护。四、操作工艺1、放线:按建筑施工图栏杆位置尺寸与依据统一测设的控制线和建筑 1 米线，测量定出各层栏杆位置控制线与标高控制线,然后校核从安装第一层至顶层是否在同一铅垂面上，无误后在楼地面上弹线，并将栏杆立柱位置线弹出来。2、安装底座预埋件: （1）根据栏杆的设计分格尺寸定位分格，检查定位无误后,根据控制线剔凿出阳台边梁结构层(表面不平整应及时进行打磨处理）,按图纸要求对安装后置钢板处进行钻孔及化学螺栓安装。 （2）后置钢板安装就位，安装后置钢板时要实行措施控制好其表面水平或垂直，严禁歪、斜等。 （3）检查钢板安装是否牢固、位置是否准确。钢板安装的位置误差应按设计要求进行复查。 （4）钢板固定后应及时与结构预留的避引下线连接。 3、立杆安装：（1）钢柱现场就位安装，点焊预固定，尺寸复核、调整。此步骤操作时，钢柱与原先预埋好的钢板进行点焊安装，应有两人操作，一人扶住钢柱，另一人在底下进行尺寸的校对，在确保无误时,方可点焊固定.检查无误后再进行满焊。如底座安装前已预先将钢柱与底座钢板焊接好,在安装时应严格控制好钢柱垂直度，发现不垂直应及时返工.（2）芯柱...
