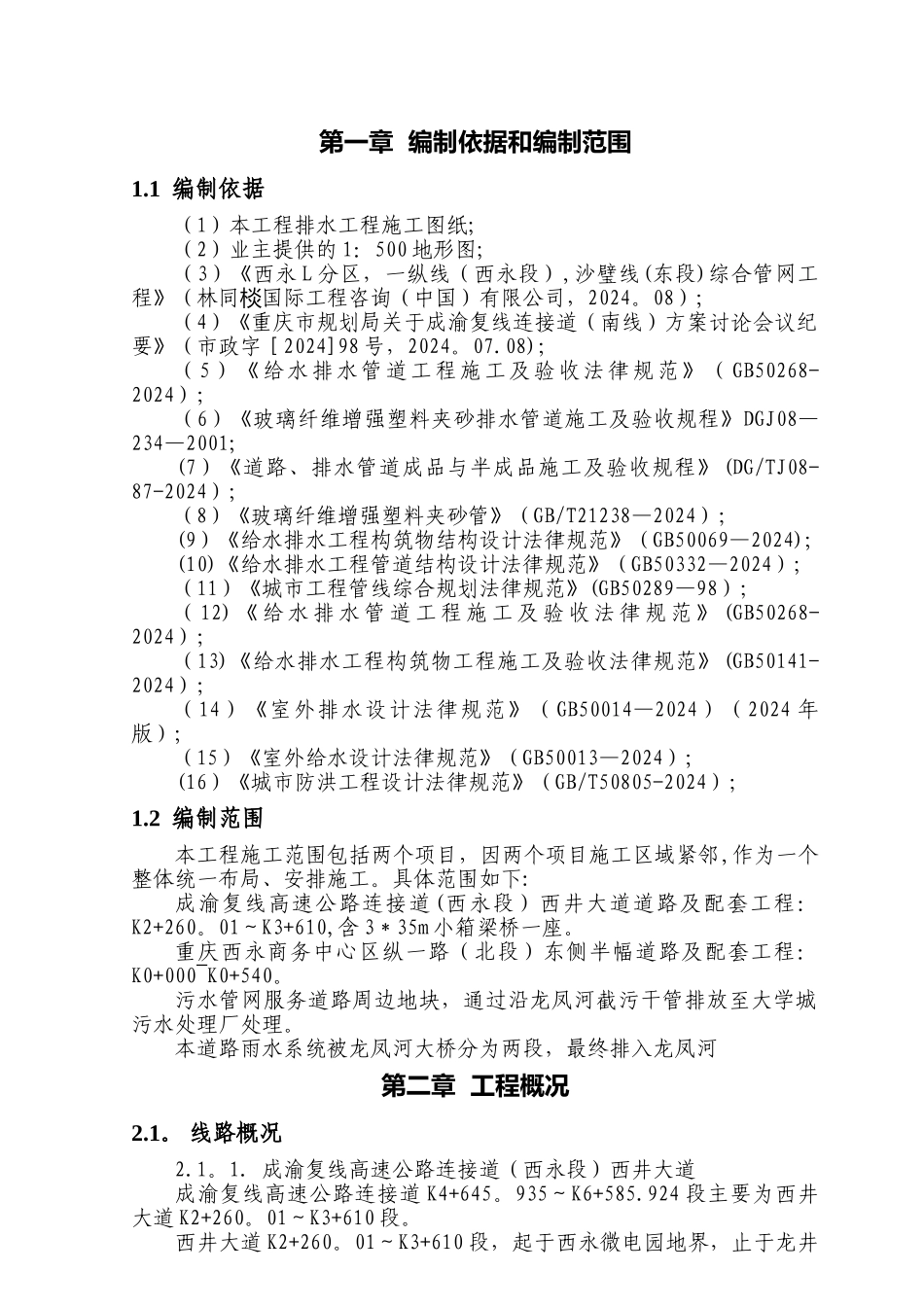

第一章 编制依据和编制范围1.1 编制依据(1)本工程排水工程施工图纸;(2)业主提供的 1:500 地形图;(3)《西永 L 分区,一纵线(西永段),沙璧线(东段)综合管网工程》(林同国际工程咨询(中国)有限公司,棪2024。08);(4)《重庆市规划局关于成渝复线连接道(南线)方案讨论会议纪要》(市政字[2024]98 号,2024。07.08);(5)《给水排水管道工程施工及验收法律规范》( GB50268-2024);(6)《玻璃纤维增强塑料夹砂排水管道施工及验收规程》DGJ08—234—2001;(7)《道路、排水管道成品与半成品施工及验收规程》(DG/TJ08-87-2024);(8)《玻璃纤维增强塑料夹砂管》(GB/T21238—2024);(9)《给水排水工程构筑物结构设计法律规范》(GB50069—2024);(10)《给水排水工程管道结构设计法律规范》(GB50332—2024);(11)《城市工程管线综合规划法律规范》(GB50289—98);( 12) 《 给 水 排 水 管 道 工 程 施 工 及 验 收 法 律 规 范 》 (GB50268-2024);(13)《给水排水工程构筑物工程施工及验收法律规范》(GB50141-2024);(14)《室外排水设计法律规范》(GB50014—2024)(2024 年版);(15)《室外给水设计法律规范》(GB50013—2024);(16)《城市防洪工程设计法律规范》(GB/T50805-2024);1.2 编制范围本工程施工范围包括两个项目,因两个项目施工区域紧邻,作为一个整体统一布局、安排施工。具体范围如下:成渝复线高速公路连接道(西永段)西井大道道路及配套工程:K2+260。01~K3+610,含 3*35m 小箱梁桥一座。重庆西永商务中心区纵一路(北段)东侧半幅道路及配套工程:K0+000~K0+540。污水管网服务道路周边地块,通过沿龙凤河截污干管排放至大学城污水处理厂处理。本道路雨水系统被龙凤河大桥分为两段,最终排入龙凤河第二章 工程概况2.1。 线路概况2.1。1. 成渝复线高速公路连接道(西永段)西井大道成渝复线高速公路连接道 K4+645。935~K6+585.924 段主要为西井大道 K2+260。01~K3+610 段。西井大道 K2+260。01~K3+610 段,起于西永微电园地界,止于龙井湾立交,设计车速 50km/h,道路标准路幅宽度为 54m,主线全长约1.35km。本工程含 3×35m 的预制小箱梁桥一座,项目占地 171。65 亩,道路红线用地 83934.7。㎡2.1.2.重庆西永商务中心区纵一路(北段)重庆西永商务中心区纵一路北段呈南北走向,向北接规划西井干道,与西井干道平交口处坐标为 X=76233.927、Y=427...
