玻璃铝板幕墙专项方案

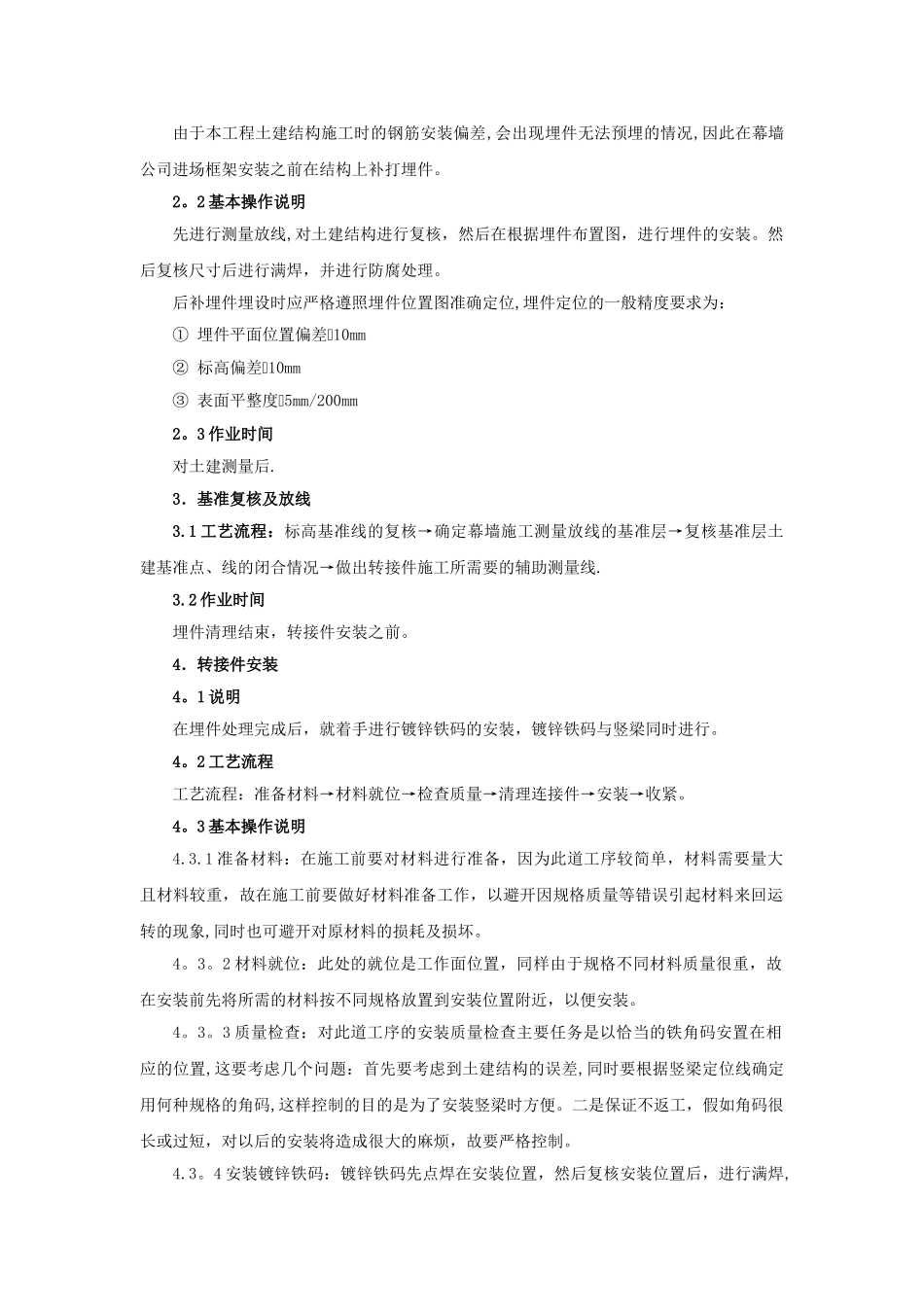

玻璃铝板幕墙专项方案编制人： 审核人： 批准人： 湖北弘毅建筑装饰工程有限公司2010 年 3 月 2 日玻璃、铝板幕墙安装方案一、施工工艺流程1．建筑物或构筑物外轮廓测量 1.1 说明由于幕墙的高精级的特征,所有对土建的要求就相对提高（土建施工的误差与建筑结构的难易，施工单位的水平等有着密切关系），这就造成了幕墙施工与土建误差的矛盾。而解决这一矛盾的唯一途径就是幕墙施工单位对结构误差进行调整，这就需要我们对主体已完或局部完成的建筑物进行外轮廓测量，根据测量结果确定幕墙的调整处理方法，提供给设计室作出设计更改.2．埋件安装2.1 说明由于本工程土建结构施工时的钢筋安装偏差,会出现埋件无法预埋的情况,因此在幕墙公司进场框架安装之前在结构上补打埋件。 2。2 基本操作说明先进行测量放线,对土建结构进行复核，然后在根据埋件布置图，进行埋件的安装。然后复核尺寸后进行满焊，并进行防腐处理。后补埋件埋设时应严格遵照埋件位置图准确定位,埋件定位的一般精度要求为：① 埋件平面位置偏差10mm② 标高偏差10mm③ 表面平整度5mm/200mm2。3 作业时间对土建测量后.3．基准复核及放线3.1 工艺流程：标高基准线的复核→确定幕墙施工测量放线的基准层→复核基准层土建基准点、线的闭合情况→做出转接件施工所需要的辅助测量线.3.2 作业时间埋件清理结束，转接件安装之前。4．转接件安装 4。1 说明在埋件处理完成后，就着手进行镀锌铁码的安装，镀锌铁码与竖梁同时进行。4。2 工艺流程工艺流程：准备材料→材料就位→检查质量→清理连接件→安装→收紧。4。3 基本操作说明4.3.1 准备材料：在施工前要对材料进行准备，因为此道工序较简单，材料需要量大且材料较重，故在施工前要做好材料准备工作，以避开因规格质量等错误引起材料来回运转的现象,同时也可避开对原材料的损耗及损坏。4。3。2 材料就位：此处的就位是工作面位置，同样由于规格不同材料质量很重，故在安装前先将所需的材料按不同规格放置到安装位置附近，以便安装。4。3。3 质量检查：对此道工序的安装质量检查主要任务是以恰当的铁角码安置在相应的位置,这要考虑几个问题：首先要考虑到土建结构的误差,同时要根据竖梁定位线确定用何种规格的角码,这样控制的目的是为了安装竖梁时方便。二是保证不返工，假如角码很长或过短，对以后的安装将造成很大的麻烦，故要严格控制。4.3。4 安装镀锌铁码：镀锌铁码先点焊在安装位置，然后复核安装位...
