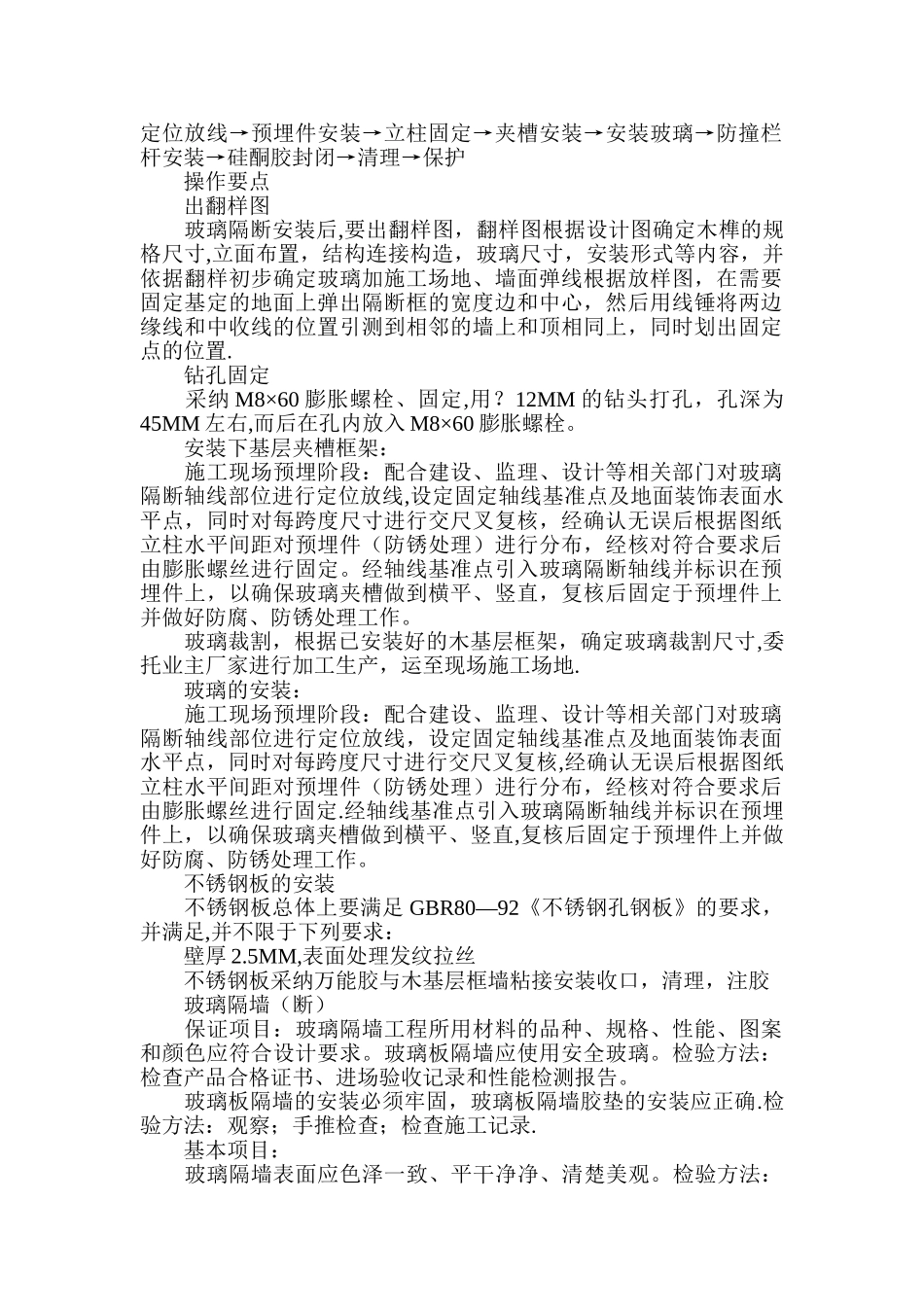

定位放线→预埋件安装→立柱固定→夹槽安装→安装玻璃→防撞栏杆安装→硅酮胶封闭→清理→保护 操作要点 出翻样图 玻璃隔断安装后,要出翻样图,翻样图根据设计图确定木榫的规格尺寸,立面布置,结构连接构造,玻璃尺寸,安装形式等内容,并依据翻样初步确定玻璃加施工场地、墙面弹线根据放样图,在需要固定基定的地面上弹出隔断框的宽度边和中心,然后用线锤将两边缘线和中收线的位置引测到相邻的墙上和顶相同上,同时划出固定点的位置. 钻孔固定 采纳 M8×60 膨胀螺栓、固定,用?12MM 的钻头打孔,孔深为45MM 左右,而后在孔内放入 M8×60 膨胀螺栓。 安装下基层夹槽框架: 施工现场预埋阶段:配合建设、监理、设计等相关部门对玻璃隔断轴线部位进行定位放线,设定固定轴线基准点及地面装饰表面水平点,同时对每跨度尺寸进行交尺叉复核,经确认无误后根据图纸立柱水平间距对预埋件(防锈处理)进行分布,经核对符合要求后由膨胀螺丝进行固定。经轴线基准点引入玻璃隔断轴线并标识在预埋件上,以确保玻璃夹槽做到横平、竖直,复核后固定于预埋件上并做好防腐、防锈处理工作。 玻璃裁割,根据已安装好的木基层框架,确定玻璃裁割尺寸,委托业主厂家进行加工生产,运至现场施工场地. 玻璃的安装: 施工现场预埋阶段:配合建设、监理、设计等相关部门对玻璃隔断轴线部位进行定位放线,设定固定轴线基准点及地面装饰表面水平点,同时对每跨度尺寸进行交尺叉复核,经确认无误后根据图纸立柱水平间距对预埋件(防锈处理)进行分布,经核对符合要求后由膨胀螺丝进行固定.经轴线基准点引入玻璃隔断轴线并标识在预埋件上,以确保玻璃夹槽做到横平、竖直,复核后固定于预埋件上并做好防腐、防锈处理工作。 不锈钢板的安装 不锈钢板总体上要满足 GBR80—92《不锈钢孔钢板》的要求,并满足,并不限于下列要求: 壁厚 2.5MM,表面处理发纹拉丝 不锈钢板采纳万能胶与木基层框墙粘接安装收口,清理,注胶 玻璃隔墙(断) 保证项目:玻璃隔墙工程所用材料的品种、规格、性能、图案和颜色应符合设计要求。玻璃板隔墙应使用安全玻璃。检验方法:检查产品合格证书、进场验收记录和性能检测报告。 玻璃板隔墙的安装必须牢固,玻璃板隔墙胶垫的安装应正确.检验方法:观察;手推检查;检查施工记录. 基本项目: 玻璃隔墙表面应色泽一致、平干净净、清楚美观。检验方法:观察。 玻璃隔墙接缝应横平竖直,玻璃应无裂痕、缺损和划痕.检验方法:观察。 玻...
