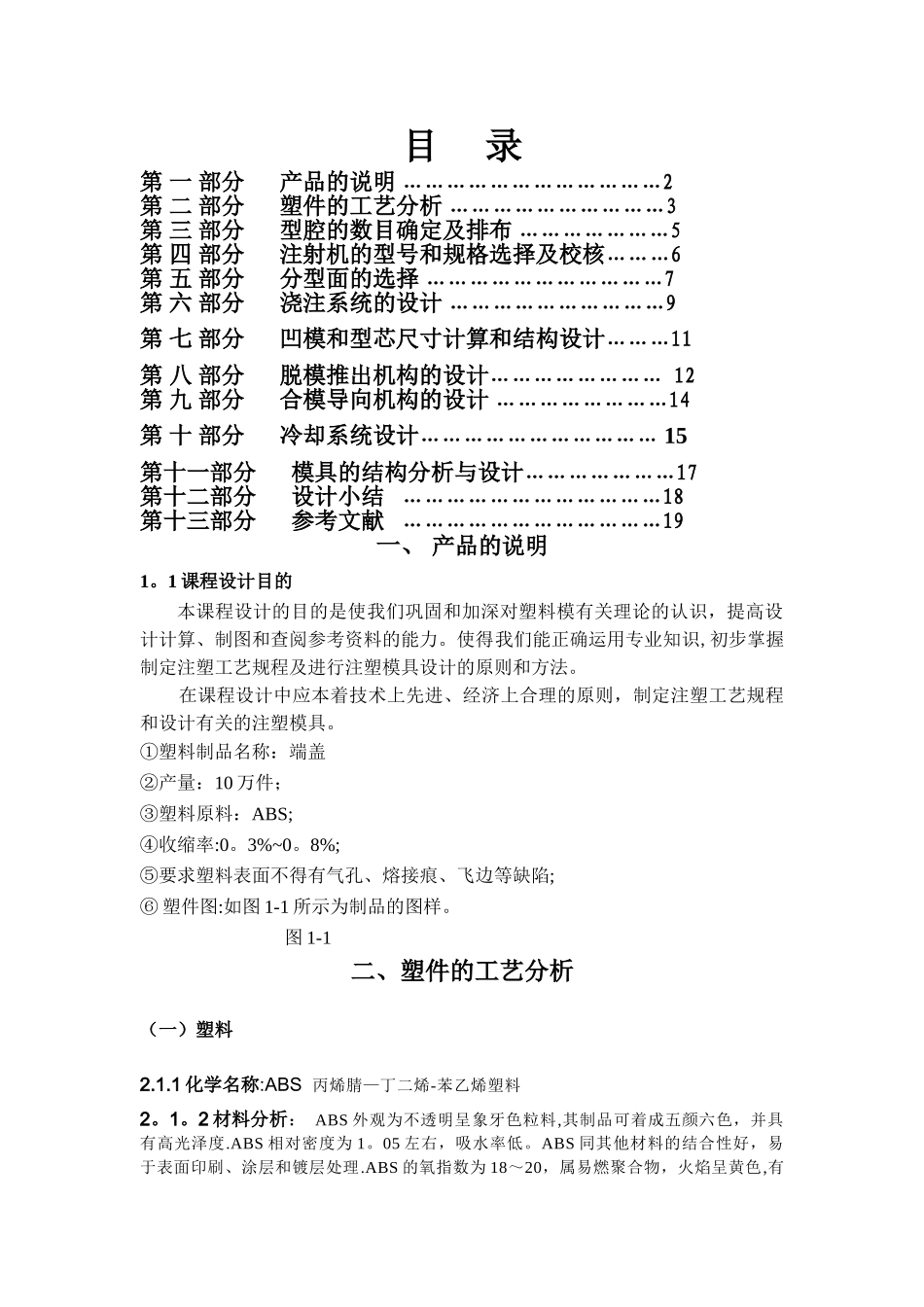

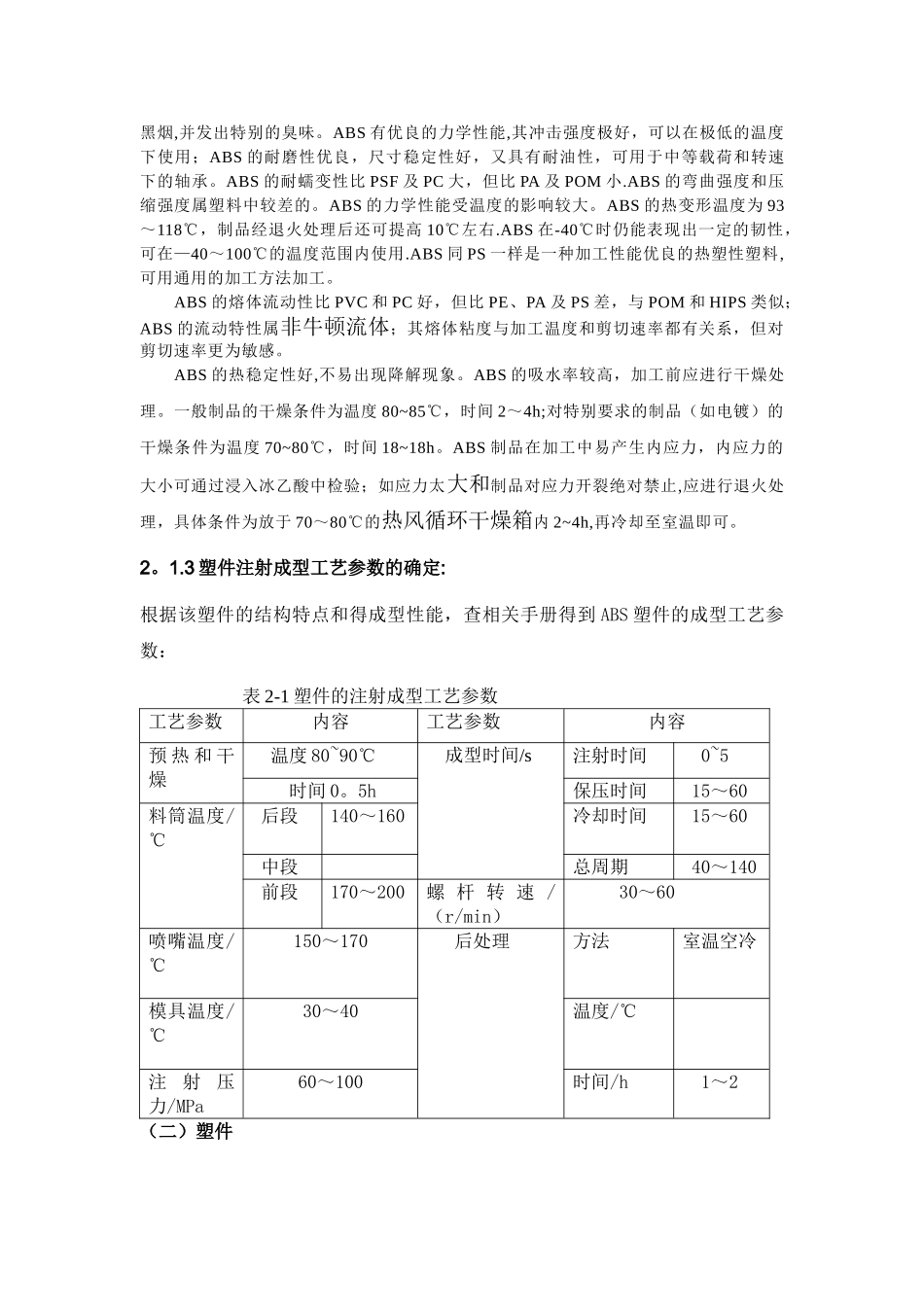

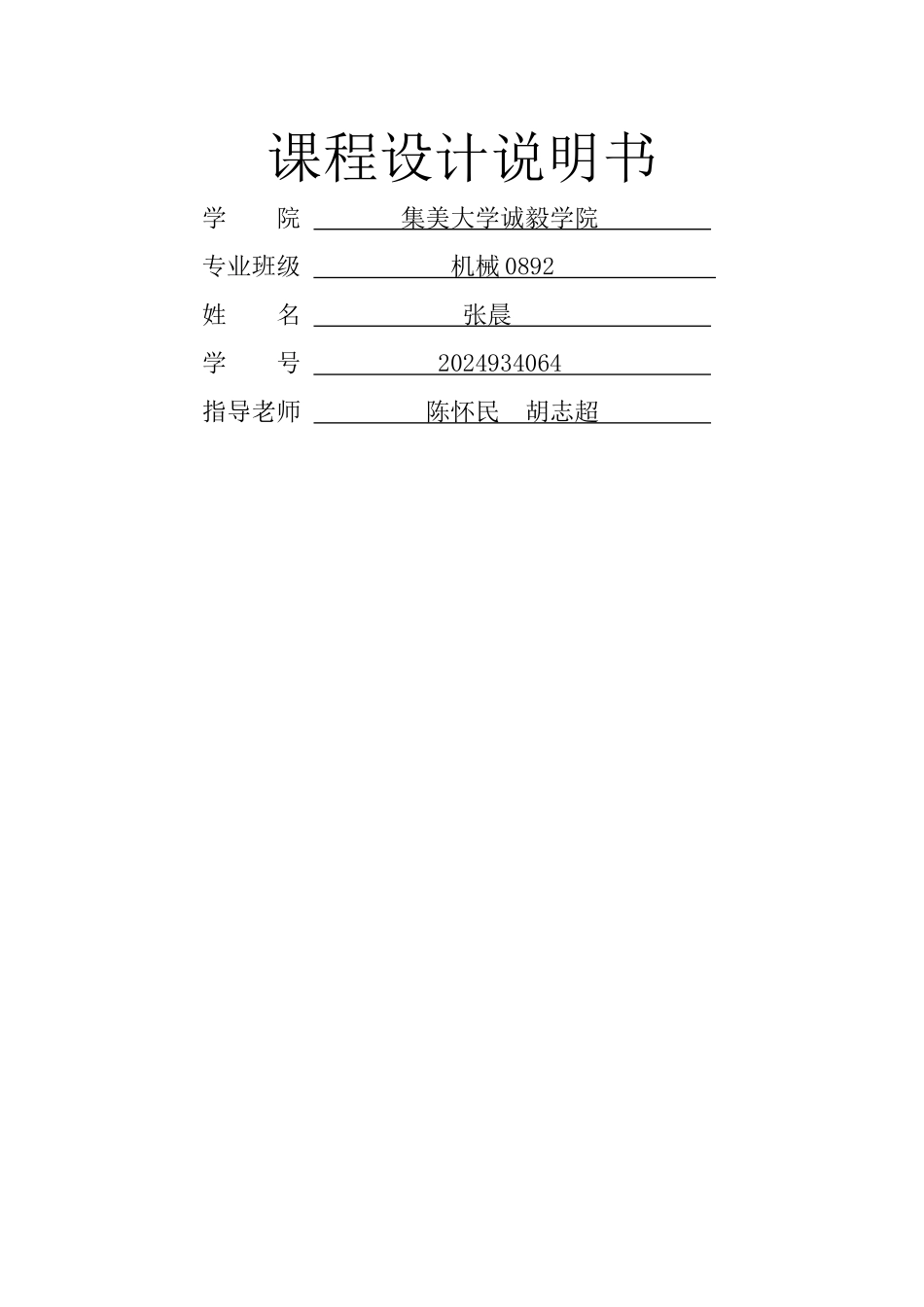

课程设计说明书学 院 集美大学诚毅学院 专业班级 机械 0892 姓 名 张晨 学 号 2024934064 指导老师 陈怀民 胡志超 目 录第 一 部分 产品的说明 ………………………………2 第 二 部分 塑件的工艺分析 …………………………3 第 三 部分 型腔的数目确定及排布 …………………5 第 四 部分 注射机的型号和规格选择及校核………6 第 五 部分 分型面的选择 ……………………………7 第 六 部分 浇注系统的设计 …………………………9 第 七 部分 凹模和型芯尺寸计算和结构设计………11 第 八 部分 脱模推出机构的设计…………………… 12 第 九 部分 合模导向机构的设计 ……………………14 第 十 部分 冷却系统设计…………………………… 15 第十一部分 模具的结构分析与设计…………………17 第十二部分 设计小结 ………………………………18第十三部分 参考文献 ………………………………19一、 产品的说明1。1 课程设计目的本课程设计的目的是使我们巩固和加深对塑料模有关理论的认识，提高设计计算、制图和查阅参考资料的能力。使得我们能正确运用专业知识,初步掌握制定注塑工艺规程及进行注塑模具设计的原则和方法。 在课程设计中应本着技术上先进、经济上合理的原则，制定注塑工艺规程和设计有关的注塑模具。①塑料制品名称：端盖②产量：10 万件；③塑料原料：ABS;④收缩率:0。3%~0。8%;⑤要求塑料表面不得有气孔、熔接痕、飞边等缺陷;⑥ 塑件图:如图 1-1 所示为制品的图样。 图 1-1二、塑件的工艺分析（一）塑料2.1.1 化学名称:ABS 丙烯腈—丁二烯-苯乙烯塑料2。1。2 材料分析： ABS 外观为不透明呈象牙色粒料,其制品可着成五颜六色，并具有高光泽度.ABS 相对密度为 1。05 左右，吸水率低。ABS 同其他材料的结合性好，易于表面印刷、涂层和镀层处理.ABS 的氧指数为 18～20，属易燃聚合物，火焰呈黄色,有黑烟,并发出特别的臭味。ABS 有优良的力学性能,其冲击强度极好，可以在极低的温度下使用；ABS 的耐磨性优良，尺寸稳定性好，又具有耐油性，可用于中等载荷和转速下的轴承。ABS 的耐蠕变性比 PSF 及 PC 大，但比 PA 及 POM 小.ABS 的弯曲强度和压缩强度属塑料中较差的。ABS 的力学性能受温度的影响较大。ABS 的热变形温度为 93～118℃，制品经退火处理后还可提高 10℃左右.ABS 在-40℃时仍能表现出一定的韧性，可在—40～100...
