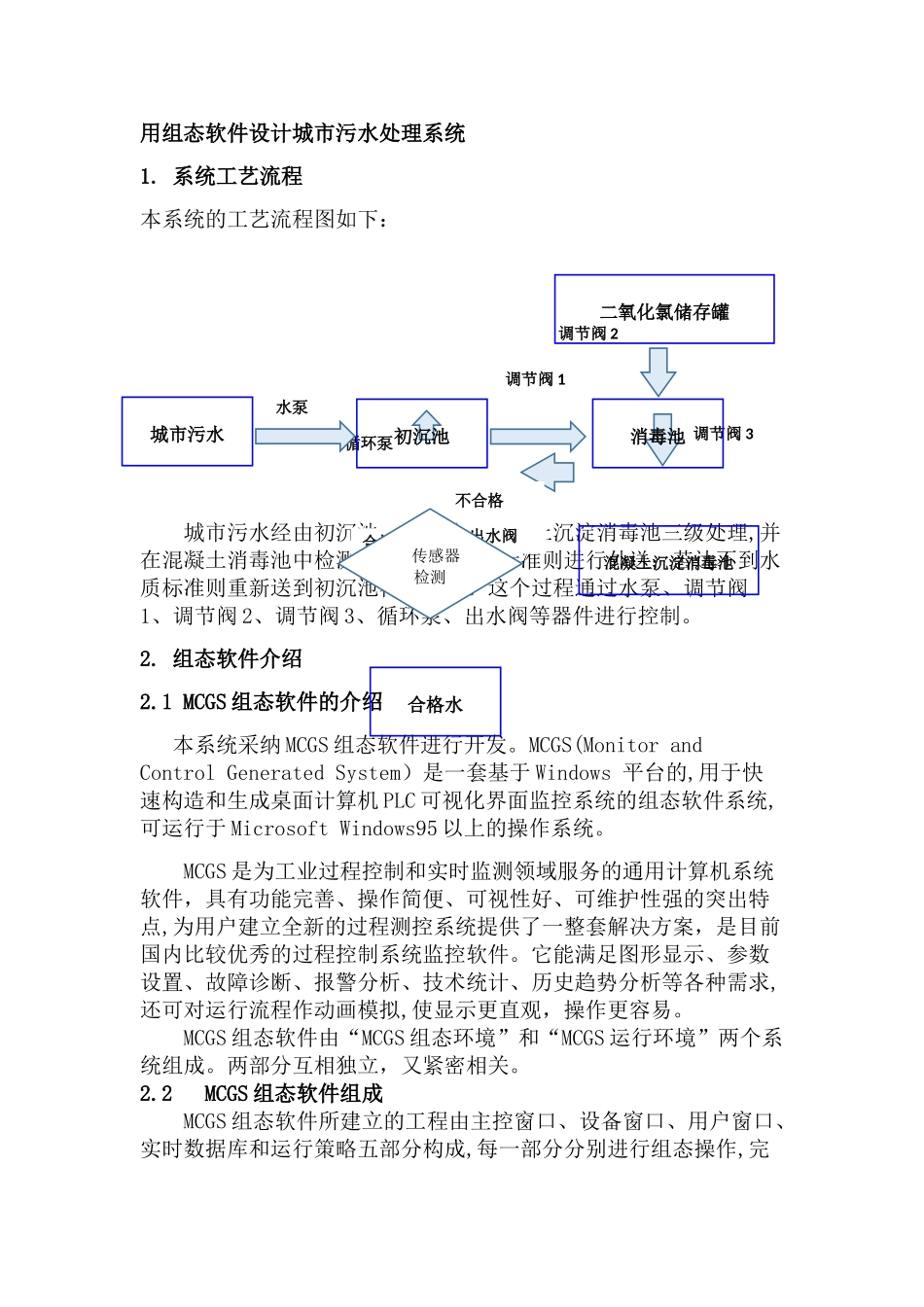

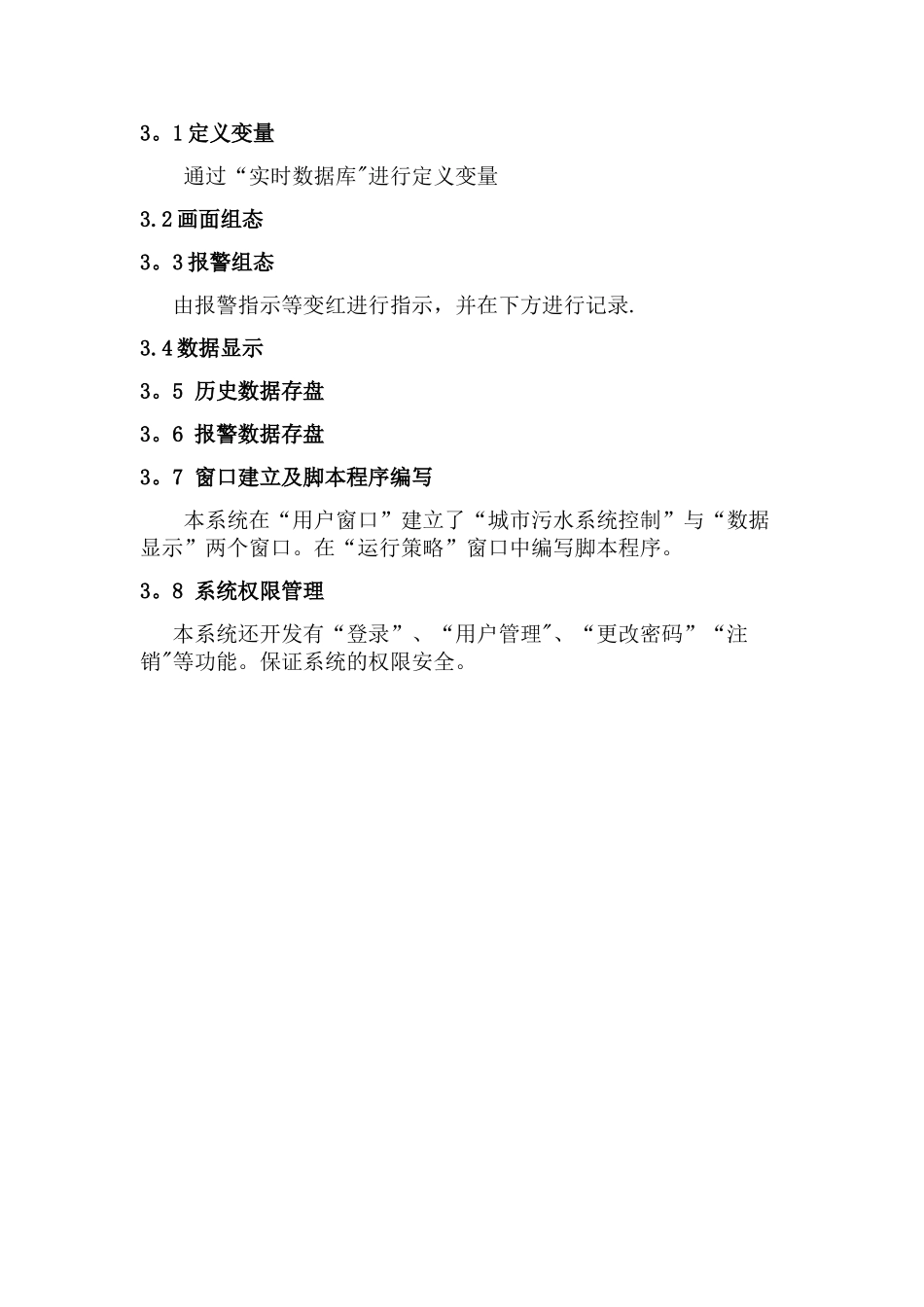

用组态软件设计城市污水处理系统1. 系统工艺流程本系统的工艺流程图如下： 城市污水经由初沉池、消毒池、混凝土沉淀消毒池三级处理,并在混凝土消毒池中检测水质,达到水质标准则进行外送；若达不到水质标准则重新送到初沉池再次处理。这个过程通过水泵、调节阀1、调节阀 2、调节阀 3、循环泵、出水阀等器件进行控制。2. 组态软件介绍2.1 MCGS 组态软件的介绍 本系统采纳 MCGS 组态软件进行开发。MCGS(Monitor and Control Generated System）是一套基于 Windows 平台的,用于快速构造和生成桌面计算机 PLC 可视化界面监控系统的组态软件系统,可运行于 Microsoft Windows95 以上的操作系统。MCGS 是为工业过程控制和实时监测领域服务的通用计算机系统软件，具有功能完善、操作简便、可视性好、可维护性强的突出特点,为用户建立全新的过程测控系统提供了一整套解决方案，是目前国内比较优秀的过程控制系统监控软件。它能满足图形显示、参数设置、故障诊断、报警分析、技术统计、历史趋势分析等各种需求,还可对运行流程作动画模拟,使显示更直观，操作更容易。 MCGS 组态软件由“MCGS 组态环境”和“MCGS 运行环境”两个系统组成。两部分互相独立，又紧密相关。2.2 MCGS 组态软件组成 MCGS 组态软件所建立的工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成,每一部分分别进行组态操作,完合格调节阀 2调节阀 1调节阀 3出水阀循环泵二氧化氯储存罐消毒池合格水城市污水初沉池水泵混凝土沉淀消毒池不合格 传感器检测成不同的工作,具有不同的特性。 主控窗口:是工程的主窗口或主框架.在主控窗口中可以放置一个设备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。主要的组态操作包括：定义工程的名称，编制工程菜单,设计封面图形,确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等. 设备窗口：是连接和驱动外部设备的工作环境。在本窗口内配置数据采集与控制输出设备，注册设备驱动程序，定义连接与驱动设备用的数据变量。 用户窗口:本窗口主要用于设置工程中的人机交互界面,诸如:生成各种动画显示画面、报警输出、数据与曲线图表等。 实时数据库:是工程各个部分的数据交换与处理中心,它将 MCGS工程的各个部分连接成有机的整体。在本窗口内定义不同类型和名称的变量，作为数据采集、处理、输出控制、动画连接及设备驱动的对象。 运行策略:本窗口主要完成工...
