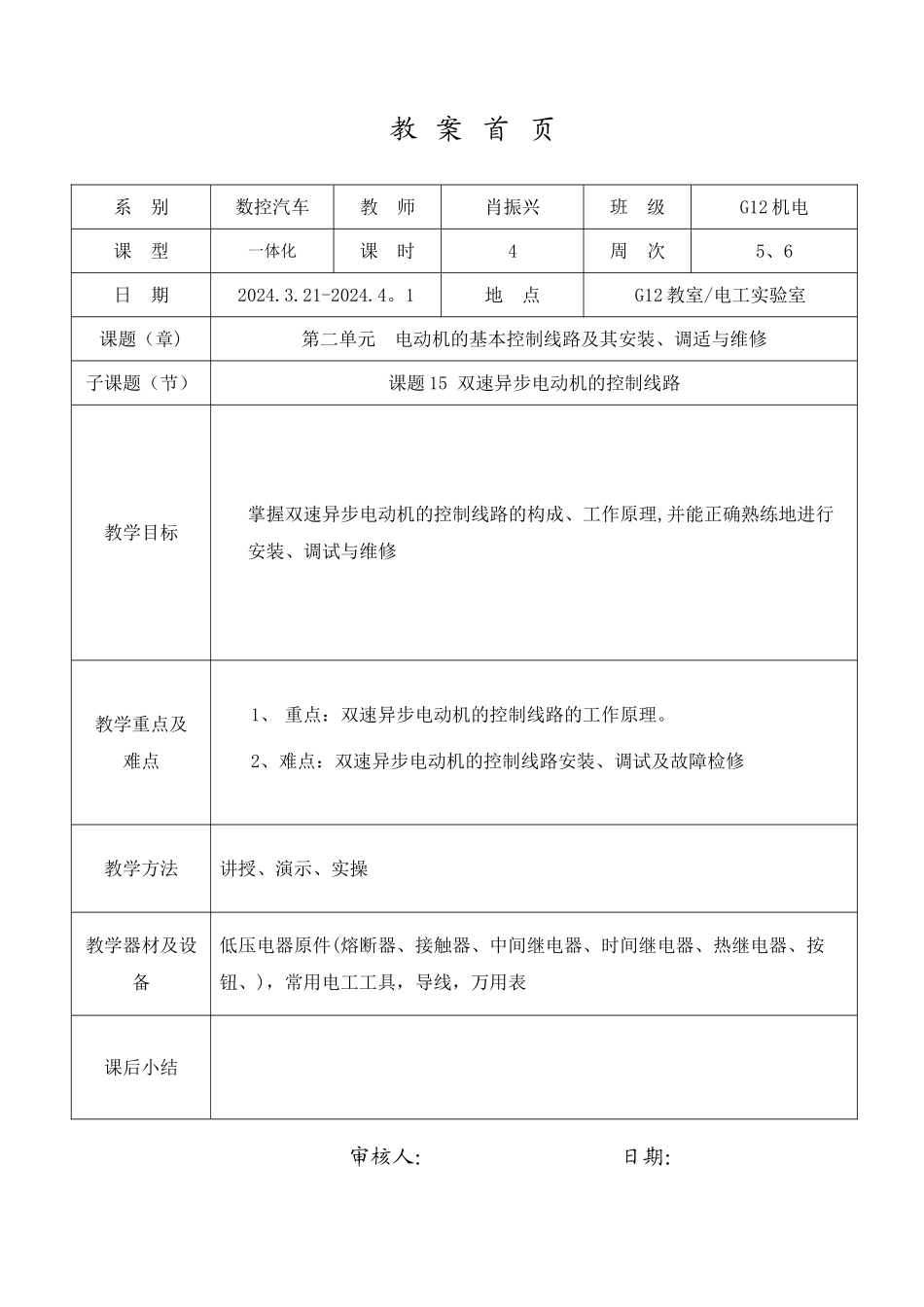

教 案 首 页系 别数控汽车教 师肖振兴班 级G12 机电 课 型一体化课 时4周 次5、6日 期2024
21-2024
1地 点G12 教室/电工实验室课题（章)第二单元 电动机的基本控制线路及其安装、调适与维修子课题（节）课题 15 双速异步电动机的控制线路教学目标掌握双速异步电动机的控制线路的构成、工作原理,并能正确熟练地进行安装、调试与维修教学重点及难点1、 重点：双速异步电动机的控制线路的工作原理

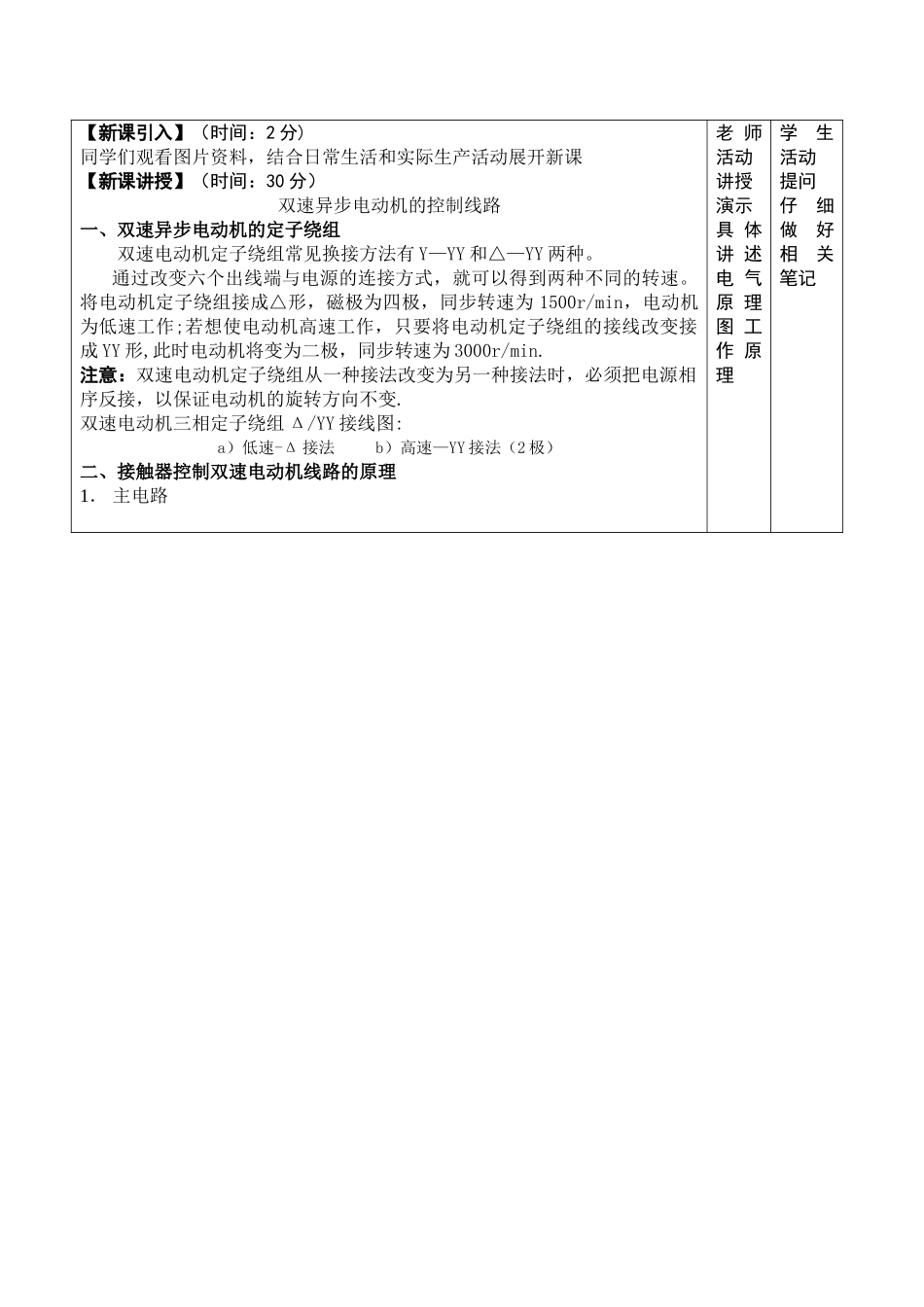

2、难点：双速异步电动机的控制线路安装、调试及故障检修教学方法讲授、演示、实操教学器材及设备低压电器原件(熔断器、接触器、中间继电器、时间继电器、热继电器、按钮、)，常用电工工具，导线，万用表课后小结 审核人： 日期：【新课引入】（时间：2 分)同学们观看图片资料，结合日常生活和实际生产活动展开新课【新课讲授】（时间：30 分）双速异步电动机的控制线路一、双速异步电动机的定子绕组双速电动机定子绕组常见换接方法有 Y—YY 和△—YY 两种
通过改变六个出线端与电源的连接方式，就可以得到两种不同的转速
将电动机定子绕组接成△形，磁极为四极，同步转速为 1500r/min，电动机为低速工作;若想使电动机高速工作，只要将电动机定子绕组的接线改变接成 YY 形,此时电动机将变为二极，同步转速为 3000r/min
注意：双速电动机定子绕组从一种接法改变为另一种接法时，必须把电源相序反接，以保证电动机的旋转方向不变
双速电动机三相定子绕组 Δ/YY 接线图:a）低速-Δ 接法 b）高速—YY 接法（2 极）二、接触器控制双速电动机线路的原理1． 主电路老 师活动讲授演示具 体讲 述电 气原 理图 工作 原理学生活动提问仔细做好相关笔记2．控制电路2． 工作原理合上 QS 开关要停止时按下 SB3 既可
老 师活动讲授演示学生活动仔细做好相关笔记三、按钮时间继电器（KT)
