电力管线恢复方案

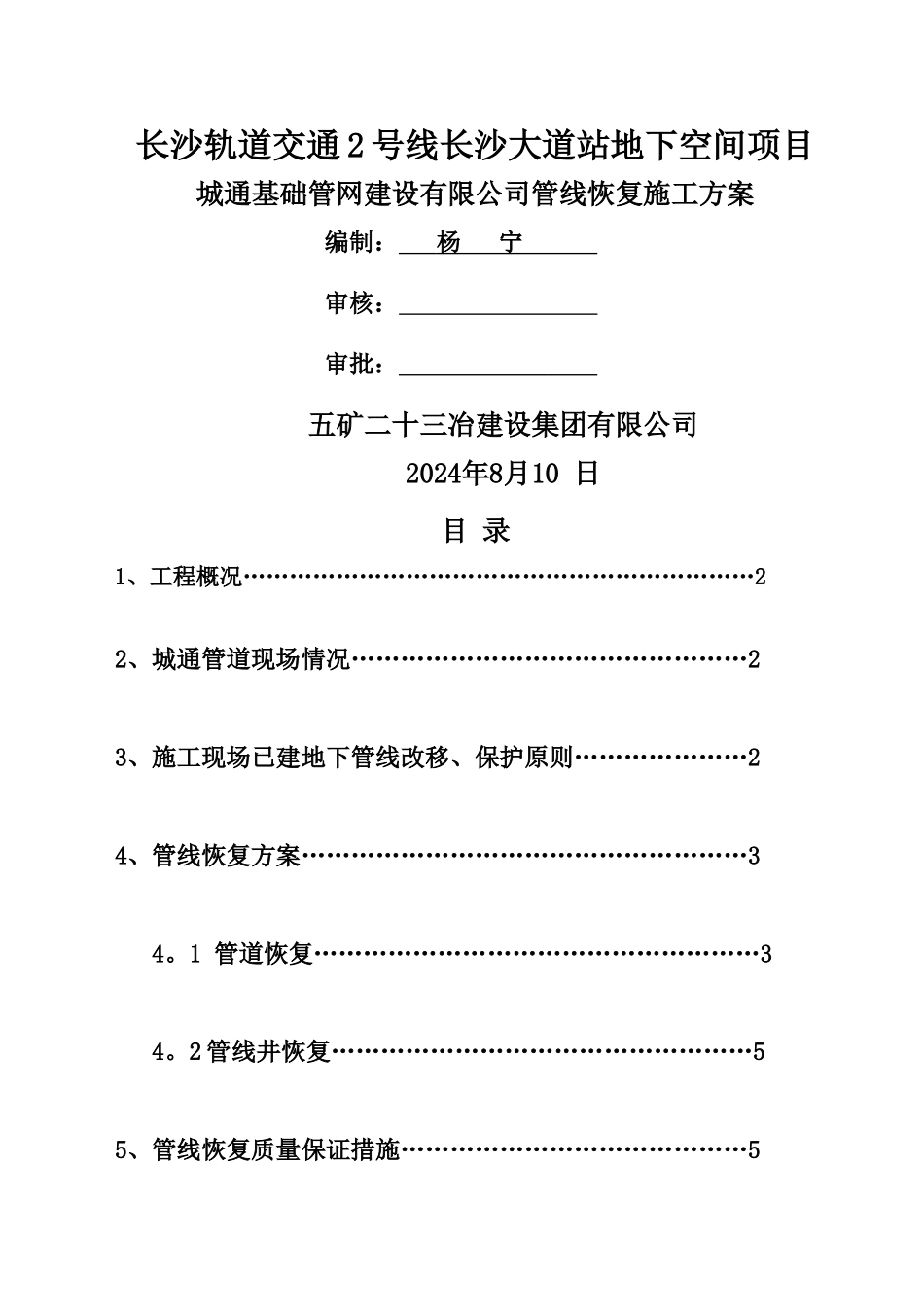

电力管线恢复方案_第1页
1/4

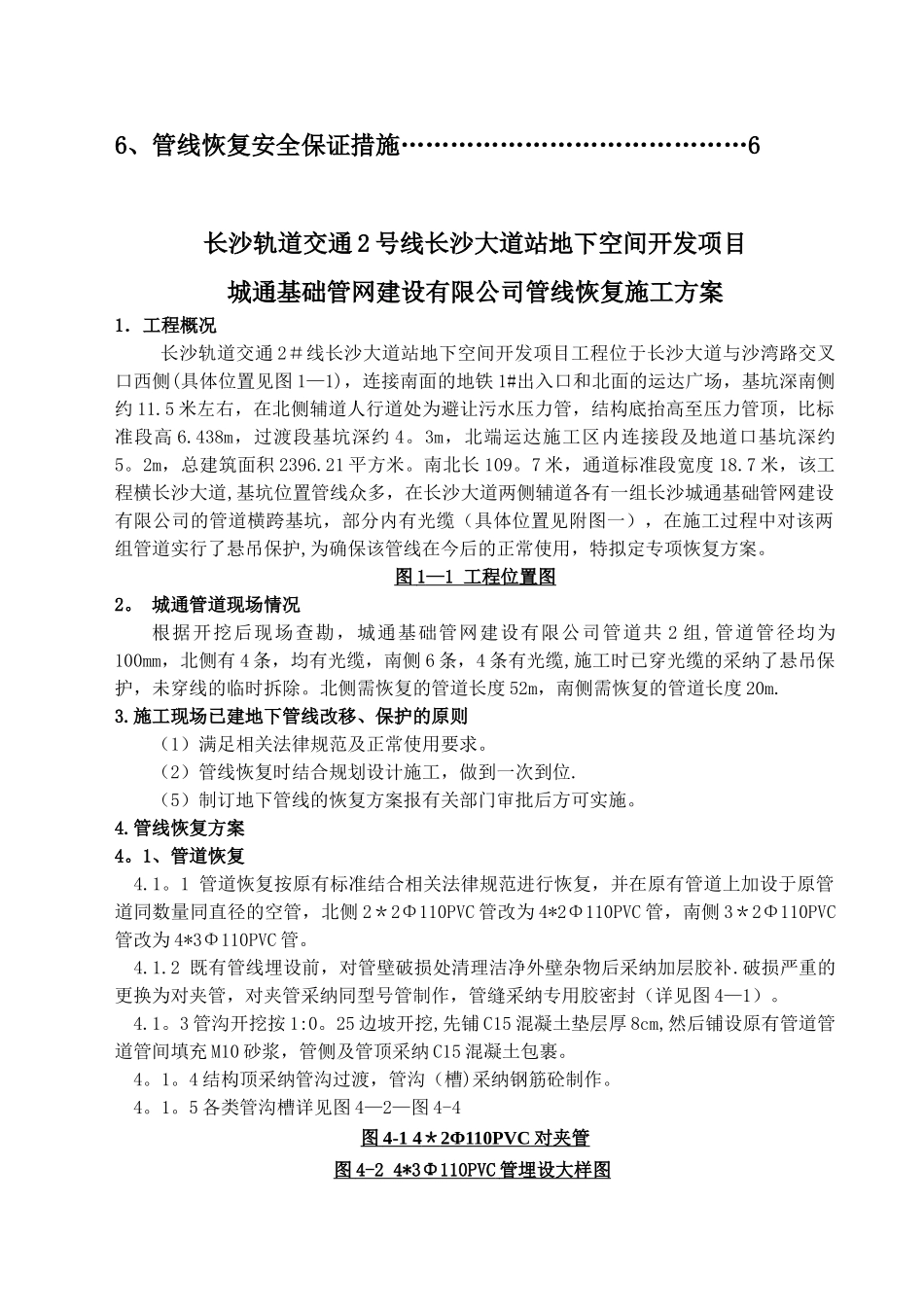

电力管线恢复方案_第2页
2/4

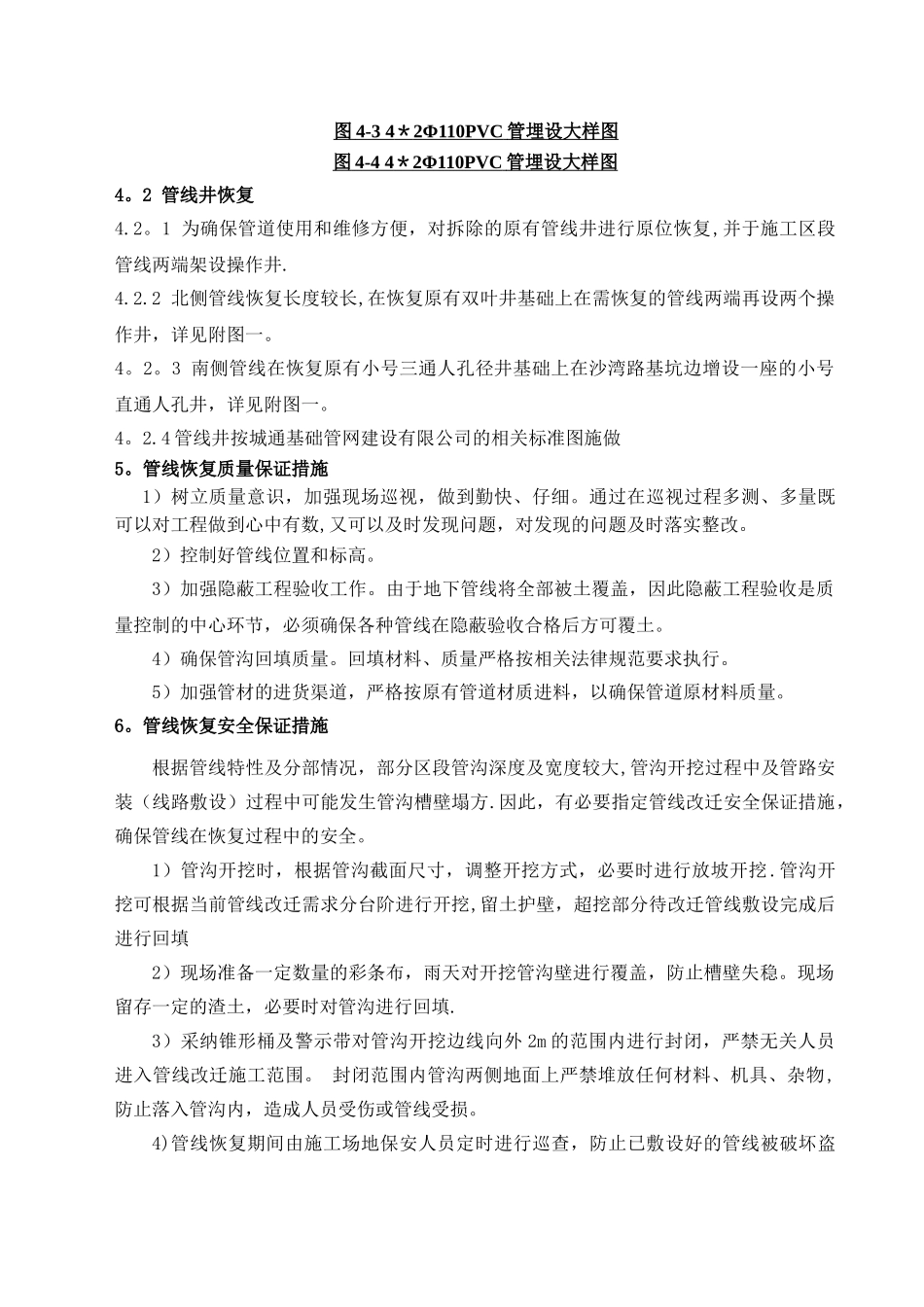

电力管线恢复方案_第3页
3/4
长沙轨道交通 2 号线长沙大道站地下空间项目城通基础管网建设有限公司管线恢复施工方案编制: 杨 宁 审核: 审批: 五矿二十三冶建设集团有限公司2024年8月10 日目 录1、工程概况…………………………………………………………22、城通管道现场情况…………………………………………23、施工现场已建地下管线改移、保护原则…………………24、管线恢复方案………………………………………………3 4。1 管道恢复………………………………………………3 4。2 管线井恢复……………………………………………55、管线恢复质量保证措施……………………………………56、管线恢复安全保证措施……………………………………6长沙轨道交通 2 号线长沙大道站地下空间开发项目城通基础管网建设有限公司管线恢复施工方案1.工程概况长沙轨道交通 2#线长沙大道站地下空间开发项目工程位于长沙大道与沙湾路交叉口西侧(具体位置见图 1—1),连接南面的地铁 1#出入口和北面的运达广场,基坑深南侧约 11.5 米左右,在北侧辅道人行道处为避让污水压力管,结构底抬高至压力管顶,比标准段高 6.438m,过渡段基坑深约 4。3m,北端运达施工区内连接段及地道口基坑深约5。2m,总建筑面积 2396.21 平方米。南北长 109。7 米,通道标准段宽度 18.7 米,该工程横长沙大道,基坑位置管线众多,在长沙大道两侧辅道各有一组长沙城通基础管网建设有限公司的管道横跨基坑,部分内有光缆(具体位置见附图一),在施工过程中对该两组管道实行了悬吊保护,为确保该管线在今后的正常使用,特拟定专项恢复方案。图 1 —1 工程位置图 2。 城通管道现场情况根据开挖后现场查勘,城通基础管网建设有限公司管道共 2 组,管道管径均为100mm,北侧有 4 条,均有光缆,南侧 6 条,4 条有光缆,施工时已穿光缆的采纳了悬吊保护,未穿线的临时拆除。北侧需恢复的管道长度 52m,南侧需恢复的管道长度 20m.3.施工现场已建地下管线改移、保护的原则(1)满足相关法律规范及正常使用要求。 (2)管线恢复时结合规划设计施工,做到一次到位.(5)制订地下管线的恢复方案报有关部门审批后方可实施。4.管线恢复方案4。1、管道恢复 4.1。1 管道恢复按原有标准结合相关法律规范进行恢复,并在原有管道上加设于原管道同数量同直径的空管,北侧 2*2Φ110PVC 管改为 4*2Φ110PVC 管,南侧 3*2Φ110PVC管改为 4*3Φ110PVC 管。 4.1.2 既有管线埋设前,...
