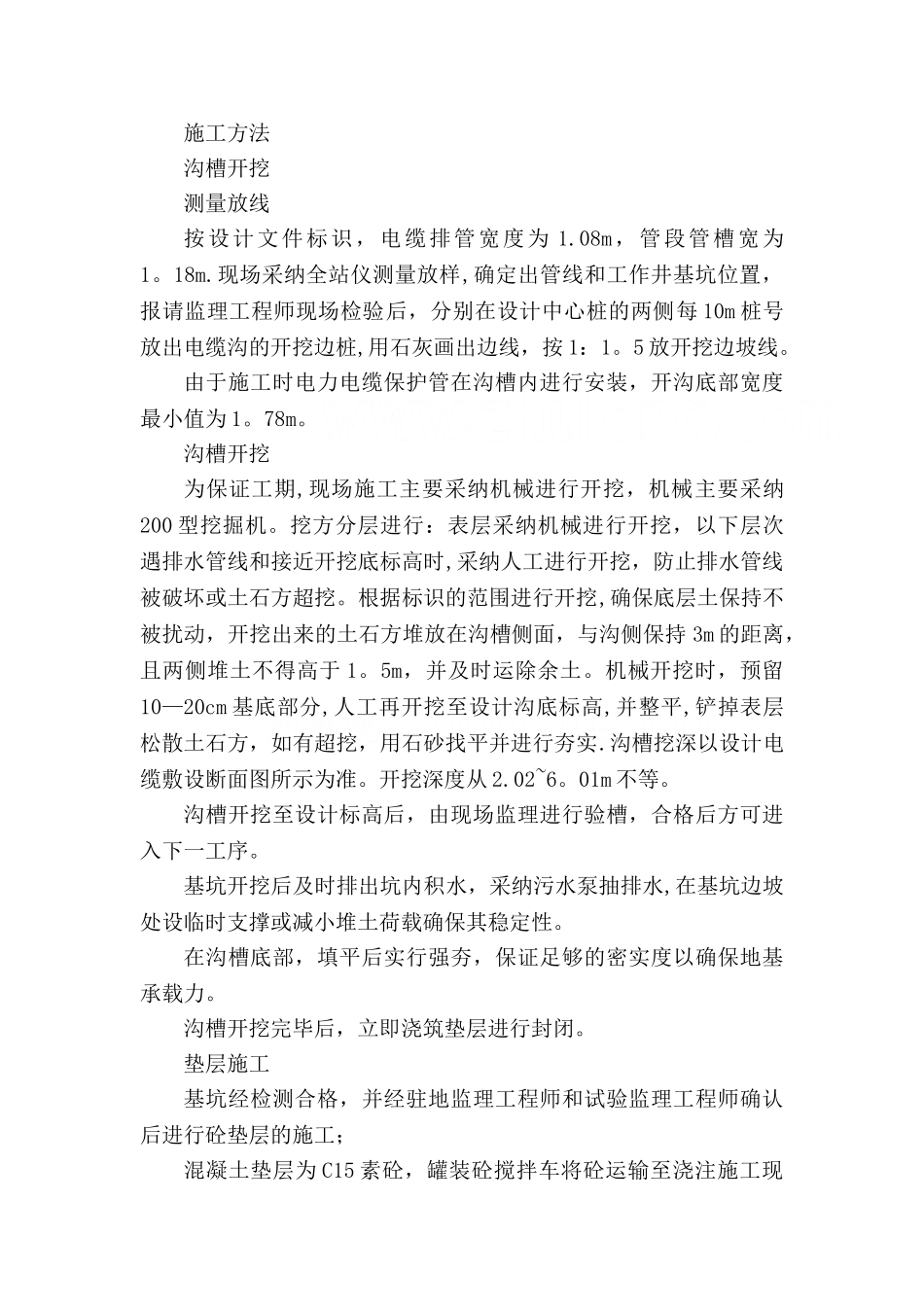

施工方法沟槽开挖测量放线按设计文件标识，电缆排管宽度为 1.08m，管段管槽宽为1。18m.现场采纳全站仪测量放样,确定出管线和工作井基坑位置，报请监理工程师现场检验后，分别在设计中心桩的两侧每 10m 桩号放出电缆沟的开挖边桩,用石灰画出边线，按 1：1。5 放开挖边坡线。由于施工时电力电缆保护管在沟槽内进行安装，开沟底部宽度最小值为 1。78m。沟槽开挖为保证工期,现场施工主要采纳机械进行开挖，机械主要采纳200 型挖掘机。挖方分层进行：表层采纳机械进行开挖，以下层次遇排水管线和接近开挖底标高时,采纳人工进行开挖，防止排水管线被破坏或土石方超挖。根据标识的范围进行开挖,确保底层土保持不被扰动，开挖出来的土石方堆放在沟槽侧面，与沟侧保持 3m 的距离，且两侧堆土不得高于 1。5m，并及时运除余土。机械开挖时，预留10—20cm 基底部分,人工再开挖至设计沟底标高,并整平,铲掉表层松散土石方，如有超挖，用石砂找平并进行夯实.沟槽挖深以设计电缆敷设断面图所示为准。开挖深度从 2.02~6。01m 不等。沟槽开挖至设计标高后，由现场监理进行验槽，合格后方可进入下一工序。基坑开挖后及时排出坑内积水，采纳污水泵抽排水,在基坑边坡处设临时支撑或减小堆土荷载确保其稳定性。在沟槽底部，填平后实行强夯，保证足够的密实度以确保地基承载力。沟槽开挖完毕后，立即浇筑垫层进行封闭。垫层施工基坑经检测合格，并经驻地监理工程师和试验监理工程师确认后进行砼垫层的施工；混凝土垫层为 C15 素砼，罐装砼搅拌车将砼运输至浇注施工现场，在运输过程中保证砼不离析、不泌水。砼自由下落的高度不大于 1.5m，如大于 1.5m 采纳导管等方法降低自由倾落高度,以防止砼产生离析。施工时，控制好砼垫层的宽度、厚度 .由于垫层厚度小于15cm，振捣时可用平板式振动器进行振捣，振捣器必须纵向、横向各拖动两次以上，拖动振动器时必须缓慢拖动，振捣至表面泛浆,无较大气泡冒出才算振捣合格.复测放线将沟槽底垫层边桩、中桩高程放出,通知监理工程师到现场检查合格后,再进行下一道工序。 电缆保护管安装砼垫层完成，经监理单位验收合格后,方能进行安装工作.管道运输、堆放1、管材运输时,应放置平稳,禁止人货同车。2、管材卸车时,应轻拿轻放，不得直接自车上推下,应人工或吊车搬运，加以保护，以防止碰撞损坏。3、管道运至施工现场后，应按类别、型号规格分开堆放整齐,产品堆放场地应平整.堆码高度小于 1m，分层交叉堆放，承插口部位...
