电力系统分析潮流计算的计算机算法

电力系统分析潮流计算的计算机算法_第1页
1/14
电力系统分析潮流计算的计算机算法_第2页
2/14

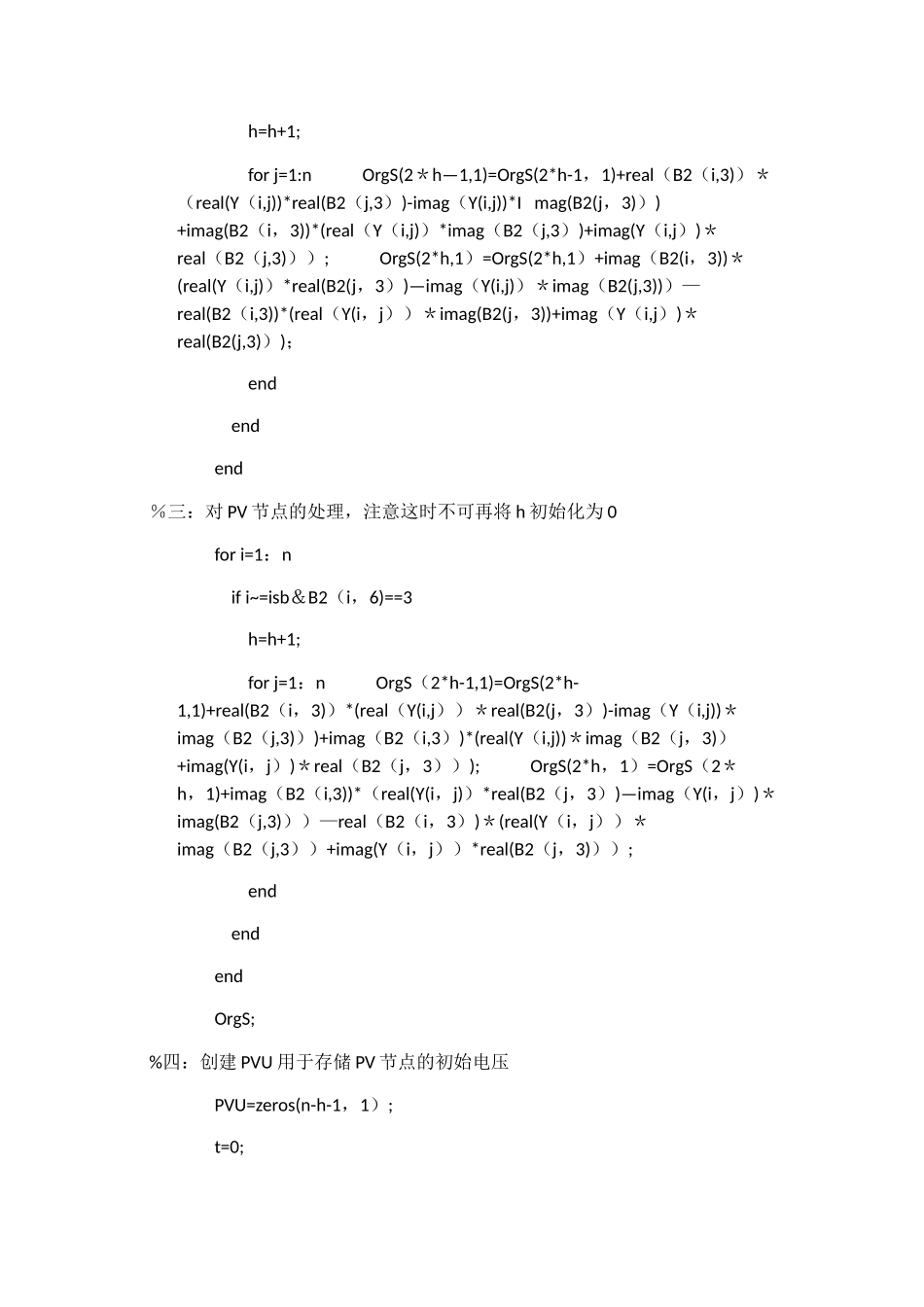

电力系统分析潮流计算的计算机算法_第3页
3/14
潮流计算的计算机算法实验报告姓名: 学号: 班级: 一、实验目的掌握潮流计算的计算机算法。熟悉 MATLAB,并掌握 MATLAB 程序的基本调试方法.二、实验准备根据课程内容,熟悉 MATLAB 软件的使用方法,自行学习 MATLAB 程序的基础语法,并根据所学知识编写潮流计算牛顿拉夫逊法(或 PQ 分解法) 的计算程序,用相应的算例在 MATLAB 上进行计算、调试和验证。三、实验要求每人一组,在实验课时内,用 MATLAB 调试和修改运行程序,用算例计算输出潮流结果。四、实验程序clear; %清空内存n=input(’请输入节点数:n=’);n1=input(’请输入支路数:n1=’);isb=input(’请输入平衡节点号:isb=’);pr=input('请输入误差精度:pr=’);B1=input(’请输入支路参数:B1=');B2=input('请输入节点参数:B2=’);X=input(’节点号和对地参数:X=');Y=zeros(n); Times=1; %一:创建节点导纳矩阵for i=1:n1 if B1(i,6)==0 %不含变压器的支路 p=B1(i,1); q=B1(i,2); Y(p,q)=Y(p,q)-1/B1(i,3); Y(q,p)=Y(p,q); Y(p,p)=Y(p,p)+1/B1(i,3)+0。5*B1(i,4); Y(q,q)=Y(q,q)+1/B1(i,3)+0.5*B1(i,4); else %含有变压器的支路 p=B1(i,1); q=B1(i,2); Y(p,q)=Y(p,q)—1/(B1(i,3)*B1(i,5)); Y(q,p)=Y(p,q); Y(p,p)=Y(p,p)+1/B1(i,3); Y(q,q)=Y(q,q)+1/(B1(i,5)^2*B1(i,3)); endendY; %将 OrgS、DetaS 初始化 OrgS=zeros(2*n-2,1); DetaS=zeros(2*n—2,1); %二:创建 OrgS,用于存储初始功率参数h=0;j=0;for i=1:n %对 PQ 节点的处理 if i~=isb&B2(i,6)==2 h=h+1; for j=1:n OrgS(2*h—1,1)=OrgS(2*h-1,1)+real(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*I mag(B2(j,3)))+imag(B2(i,3))*(real(Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3))); OrgS(2*h,1)=OrgS(2*h,1)+imag(B2(i,3))*(real(Y(i,j))*real(B2(j,3))—imag(Y(i,j))*imag(B2(j,3)))—real(B2(i,3))*(real(Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3))); end endend%三:对 PV 节点的处理,注意这时不可再将 h 初始化为 0for i=1:n if i~=isb&B2(i,6)==3 h=h+1; for j=1:n OrgS(2*h-1,1)=OrgS(2*h-1,1)+real(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y...
