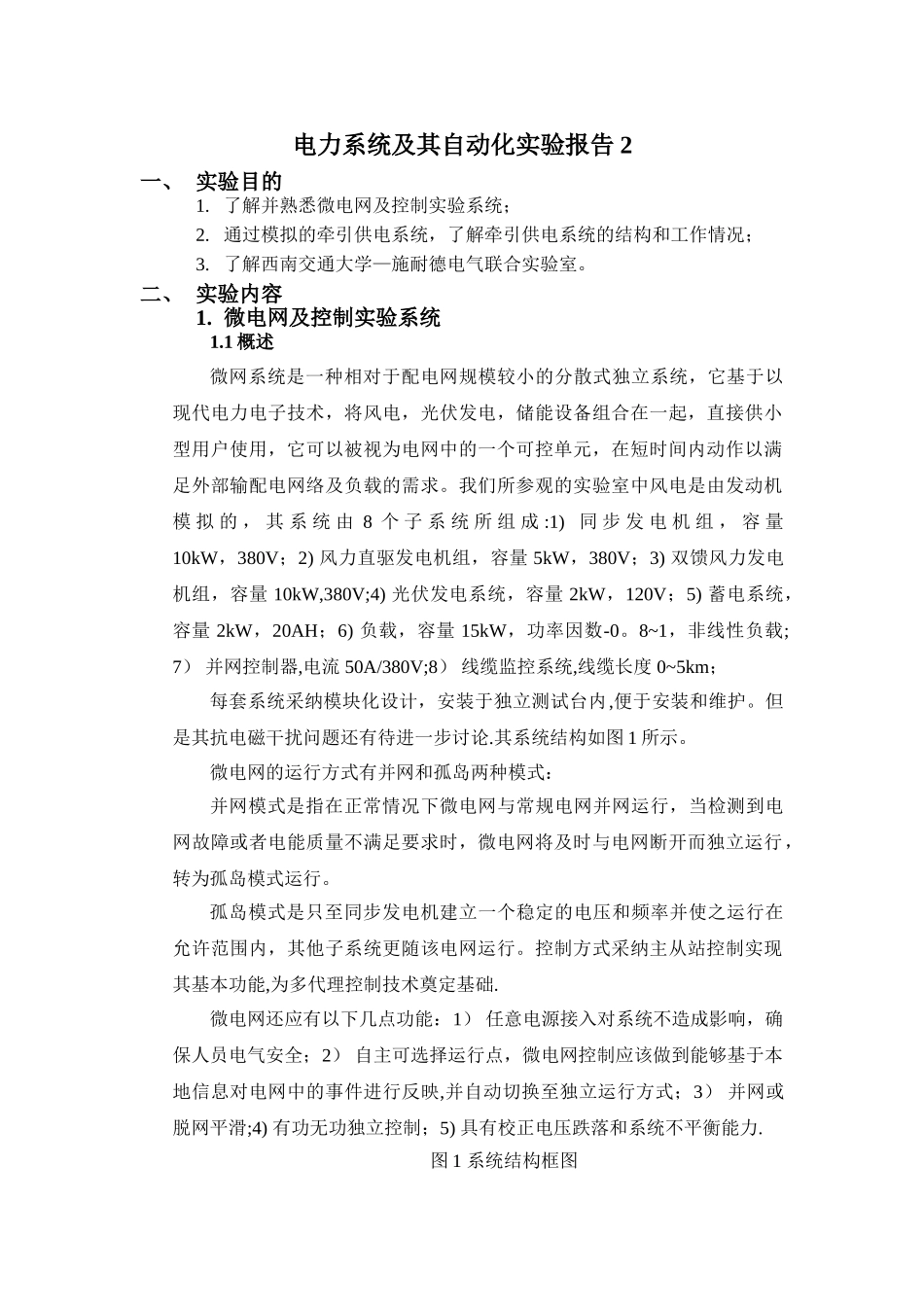

电力系统及其自动化实验报告 2一、 实验目的1
了解并熟悉微电网及控制实验系统；2
通过模拟的牵引供电系统，了解牵引供电系统的结构和工作情况；3
了解西南交通大学—施耐德电气联合实验室
二、 实验内容1
微电网及控制实验系统1
1 概述微网系统是一种相对于配电网规模较小的分散式独立系统，它基于以现代电力电子技术，将风电，光伏发电，储能设备组合在一起，直接供小型用户使用，它可以被视为电网中的一个可控单元，在短时间内动作以满足外部输配电网络及负载的需求
我们所参观的实验室中风电是由发动机模 拟 的 ， 其 系 统 由 8 个 子 系 统 所 组 成 :1) 同 步 发 电 机 组 ， 容 量 10kW，380V；2) 风力直驱发电机组，容量 5kW，380V；3) 双馈风力发电机组，容量 10kW,380V;4) 光伏发电系统，容量 2kW，120V；5) 蓄电系统，容量 2kW，20AH；6) 负载，容量 15kW，功率因数-0
8~1，非线性负载;7） 并网控制器,电流 50A/380V;8） 线缆监控系统,线缆长度 0~5km；每套系统采纳模块化设计，安装于独立测试台内,便于安装和维护
但是其抗电磁干扰问题还有待进一步讨论
其系统结构如图 1 所示
微电网的运行方式有并网和孤岛两种模式：并网模式是指在正常情况下微电网与常规电网并网运行，当检测到电网故障或者电能质量不满足要求时，微电网将及时与电网断开而独立运行，转为孤岛模式运行
孤岛模式是只至同步发电机建立一个稳定的电压和频率并使之运行在允许范围内，其他子系统更随该电网运行
控制方式采纳主从站控制实现其基本功能,为多代理控制技术奠定基础

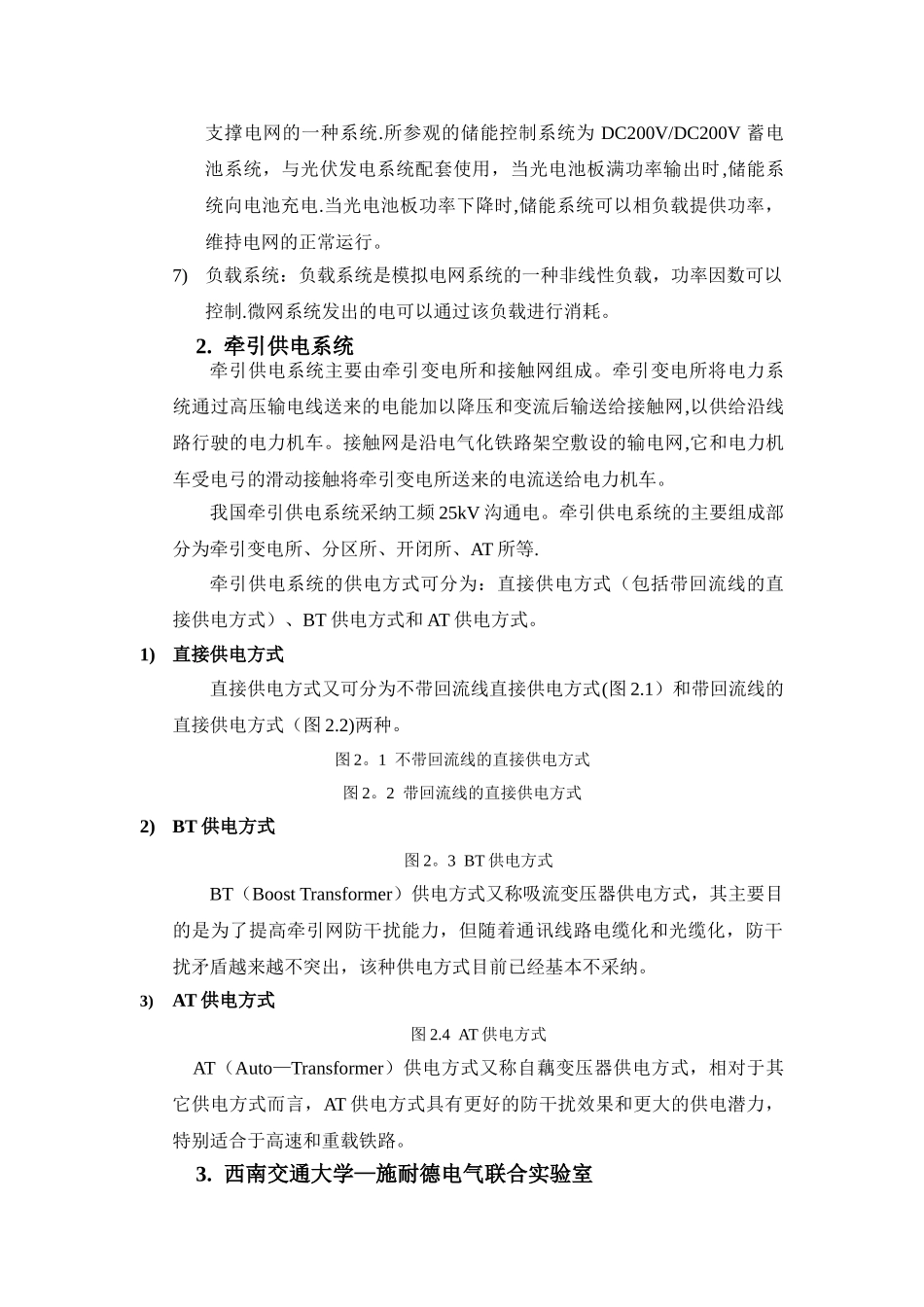

微电网还应有以下几点功能：1） 任意电源接入对系统不造成影响，确保人员电气安全；2） 自主可选择运行点，微电网控制应该做到能够基于本地信息对电网中的事件进行反映,并自动切换至独立运
