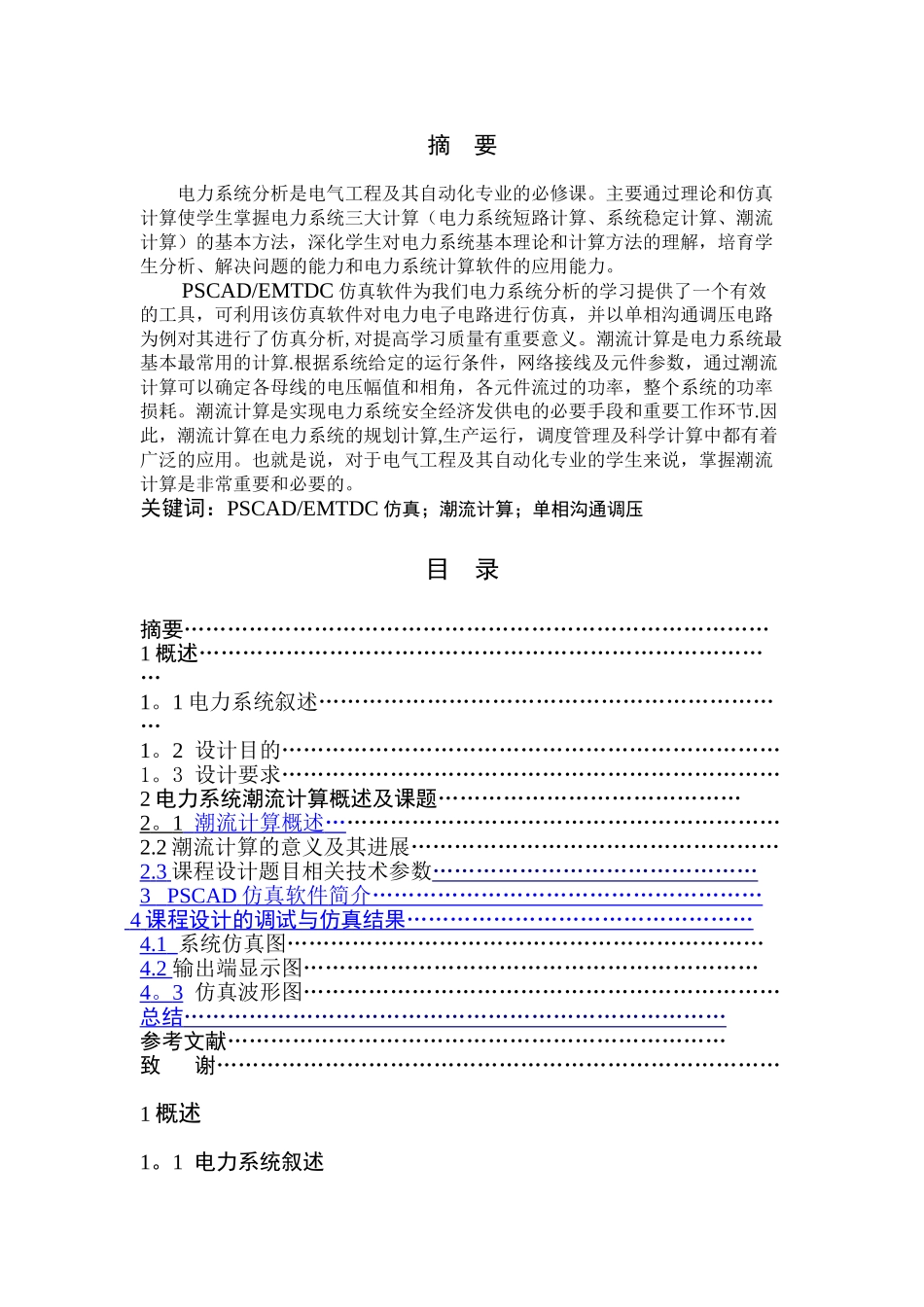

摘 要电力系统分析是电气工程及其自动化专业的必修课。主要通过理论和仿真计算使学生掌握电力系统三大计算（电力系统短路计算、系统稳定计算、潮流计算）的基本方法，深化学生对电力系统基本理论和计算方法的理解，培育学生分析、解决问题的能力和电力系统计算软件的应用能力。 PSCAD/EMTDC 仿真软件为我们电力系统分析的学习提供了一个有效的工具，可利用该仿真软件对电力电子电路进行仿真，并以单相沟通调压电路为例对其进行了仿真分析,对提高学习质量有重要意义。潮流计算是电力系统最基本最常用的计算.根据系统给定的运行条件，网络接线及元件参数，通过潮流计算可以确定各母线的电压幅值和相角，各元件流过的功率，整个系统的功率损耗。潮流计算是实现电力系统安全经济发供电的必要手段和重要工作环节.因此，潮流计算在电力系统的规划计算,生产运行，调度管理及科学计算中都有着广泛的应用。也就是说，对于电气工程及其自动化专业的学生来说，掌握潮流计算是非常重要和必要的。关键词：PSCAD/EMTDC 仿真；潮流计算；单相沟通调压目 录摘要………………………………………………………………………1 概述………………………………………………………………………1。1 电力系统叙述…………………………………………………………1。2 设计目的……………………………………………………………1。3 设计要求……………………………………………………………2 电力系统潮流计算概述及课题……………………………………2 。 1 潮流计算概述 … ……………………………………………………2.2 潮流计算的意义及其进展……………………………………………2 . 3 课程设计题目相关技术参数………………………………………3 PSCAD 仿真软件 简介……………………………………………… 4 课程设计的调试与仿真结果 ………………………………………… 4.1 系统仿真图…………………………………………………………4.2 输出端显示图………………………………………………………4 。 3 仿真波形图…………………………………………………………总结 ………………………………………………………………… 参考文献……………………………………………………………致 谢……………………………………………………………………1 概述1。1 电力系统叙述 电力工业进展初期,电能是直接在用户附近的发电站(或称发电厂）中生产...
