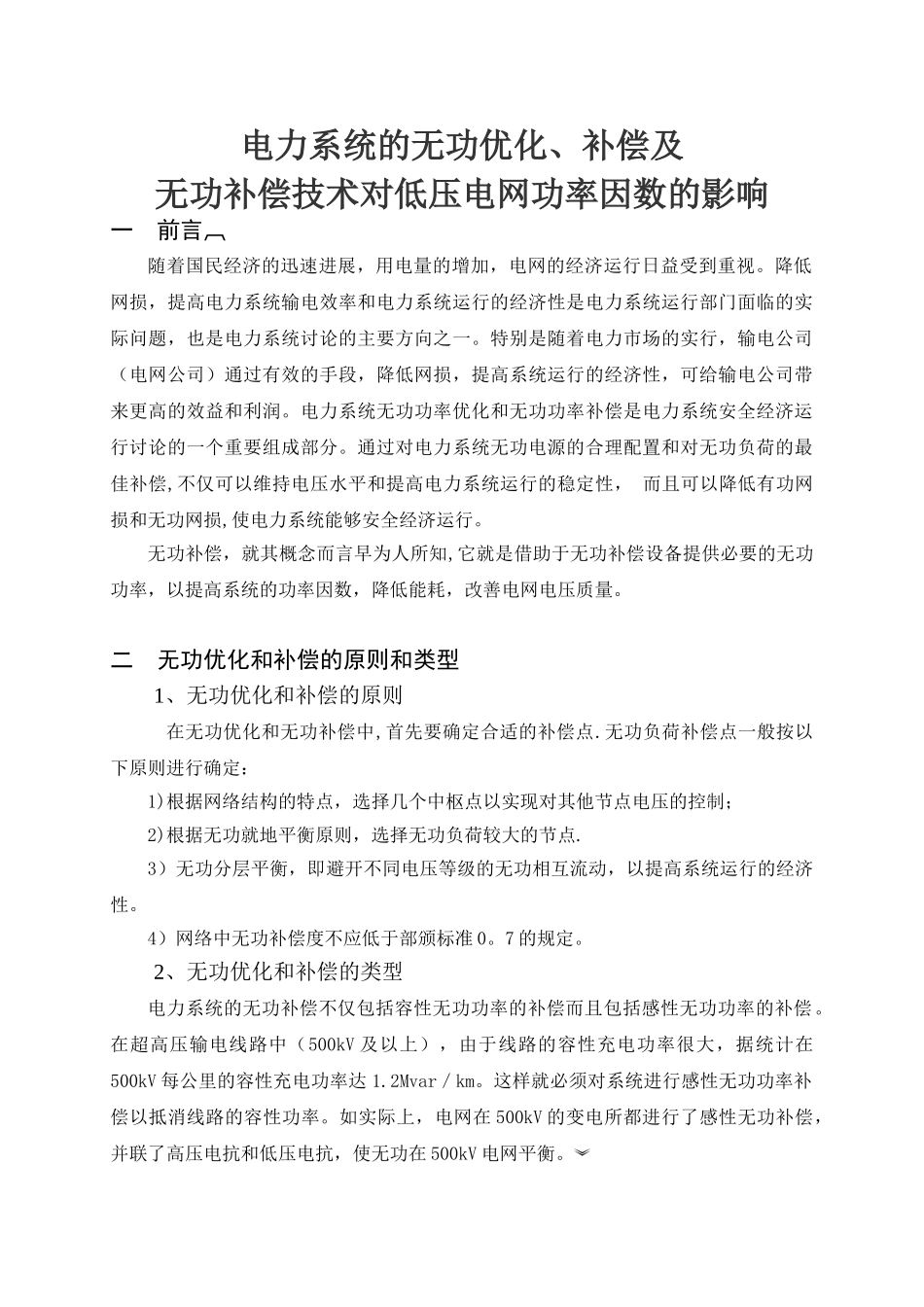

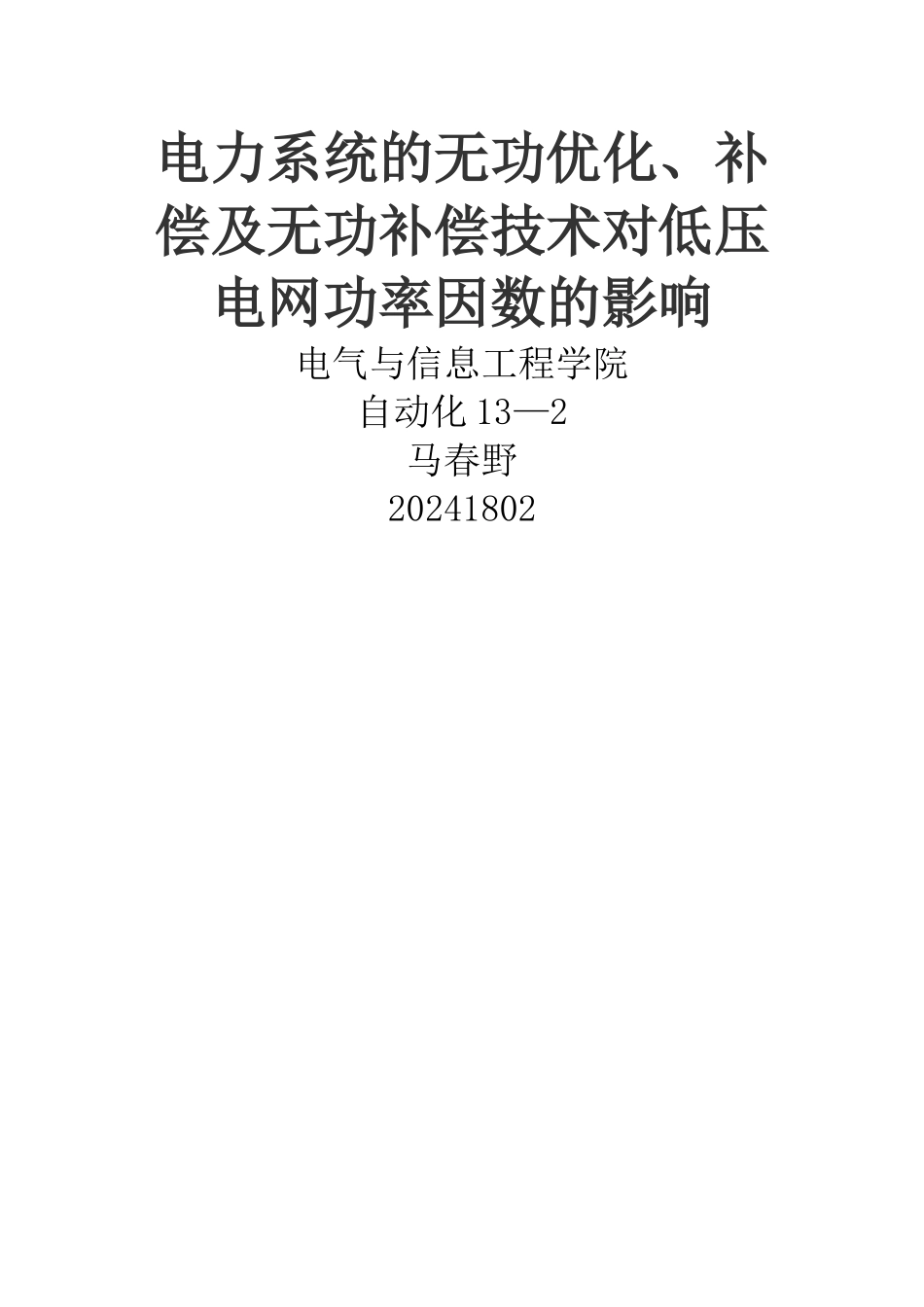

电力系统的无功优化、补偿及无功补偿技术对低压电网功率因数的影响电气与信息工程学院自动化 13—2马春野20241802电力系统的无功优化、补偿及无功补偿技术对低压电网功率因数的影响一 前言随着国民经济的迅速进展,用电量的增加,电网的经济运行日益受到重视。降低网损,提高电力系统输电效率和电力系统运行的经济性是电力系统运行部门面临的实际问题,也是电力系统讨论的主要方向之一。特别是随着电力市场的实行,输电公司(电网公司)通过有效的手段,降低网损,提高系统运行的经济性,可给输电公司带来更高的效益和利润。电力系统无功功率优化和无功功率补偿是电力系统安全经济运行讨论的一个重要组成部分。通过对电力系统无功电源的合理配置和对无功负荷的最佳补偿,不仅可以维持电压水平和提高电力系统运行的稳定性, 而且可以降低有功网损和无功网损,使电力系统能够安全经济运行。无功补偿,就其概念而言早为人所知,它就是借助于无功补偿设备提供必要的无功功率,以提高系统的功率因数,降低能耗,改善电网电压质量。 二 无功优化和补偿的原则和类型1、无功优化和补偿的原则 在无功优化和无功补偿中,首先要确定合适的补偿点.无功负荷补偿点一般按以下原则进行确定:1)根据网络结构的特点,选择几个中枢点以实现对其他节点电压的控制;2)根据无功就地平衡原则,选择无功负荷较大的节点.3)无功分层平衡,即避开不同电压等级的无功相互流动,以提高系统运行的经济性。4)网络中无功补偿度不应低于部颁标准 0。7 的规定。2、无功优化和补偿的类型电力系统的无功补偿不仅包括容性无功功率的补偿而且包括感性无功功率的补偿。在超高压输电线路中(500kV 及以上),由于线路的容性充电功率很大,据统计在500kV 每公里的容性充电功率达 1.2Mvar/km。这样就必须对系统进行感性无功功率补偿以抵消线路的容性功率。如实际上,电网在 500kV 的变电所都进行了感性无功补偿,并联了高压电抗和低压电抗,使无功在 500kV 电网平衡。三 输配电网络的无功优化(闭式网)电力系统的无功补偿从优化方面可从两个方面说起,即输配电网络(闭式网)和配电线路及用户的无功优化和补偿(开式网)。1、无功优化的目标函数无功的补偿点应设置在网损微增率较小的点(网损微增率通常为负值时进行无功补偿),这样通过与最优网损微增率相结合进行反复迭代求解得到优化的最佳点。一方面,该方法没有计及其它控制变量的调节作用,同时在实际运行中也不可...
