电力系统潮流计算C程序

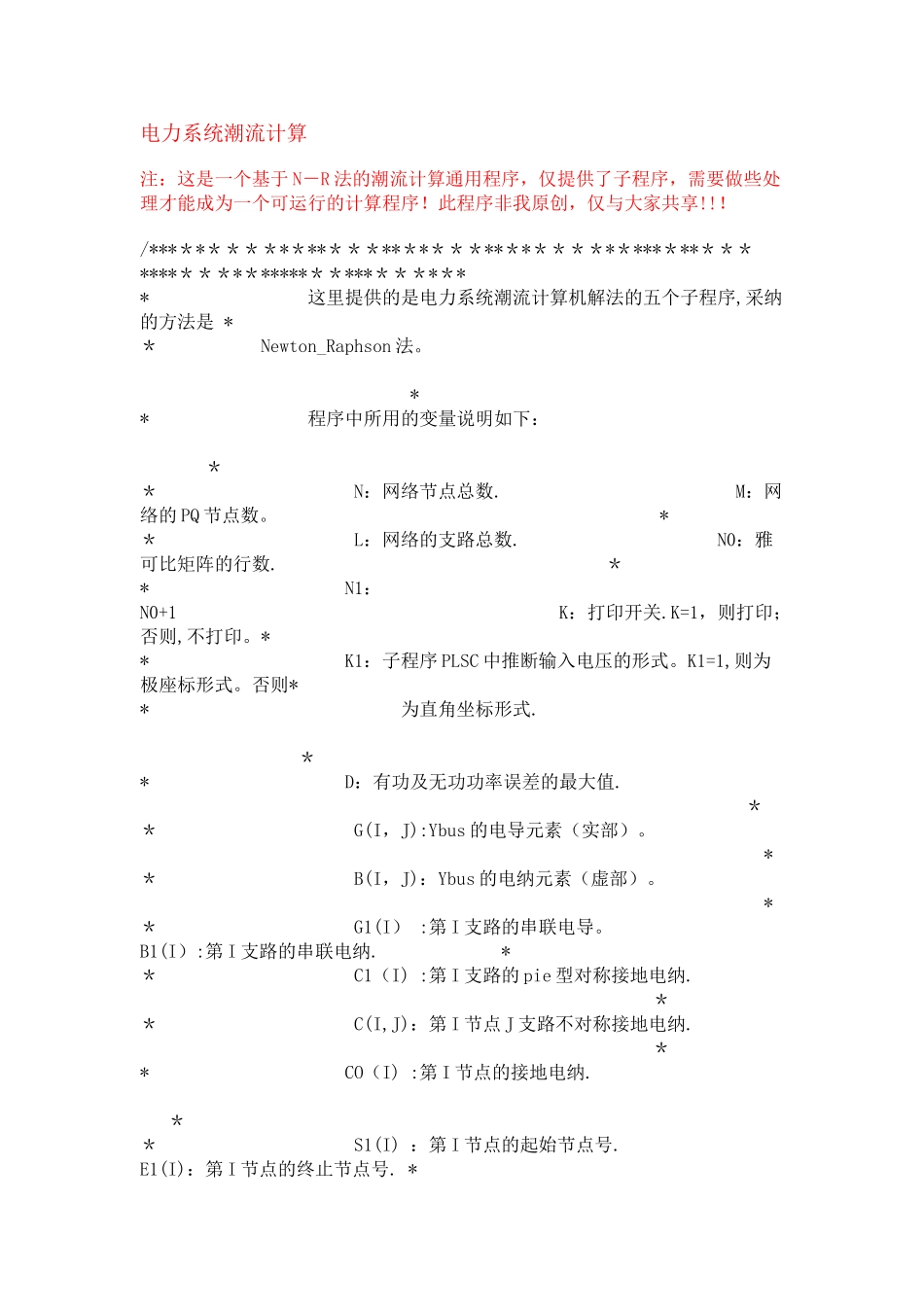

电力系统潮流计算C程序_第1页
1/17

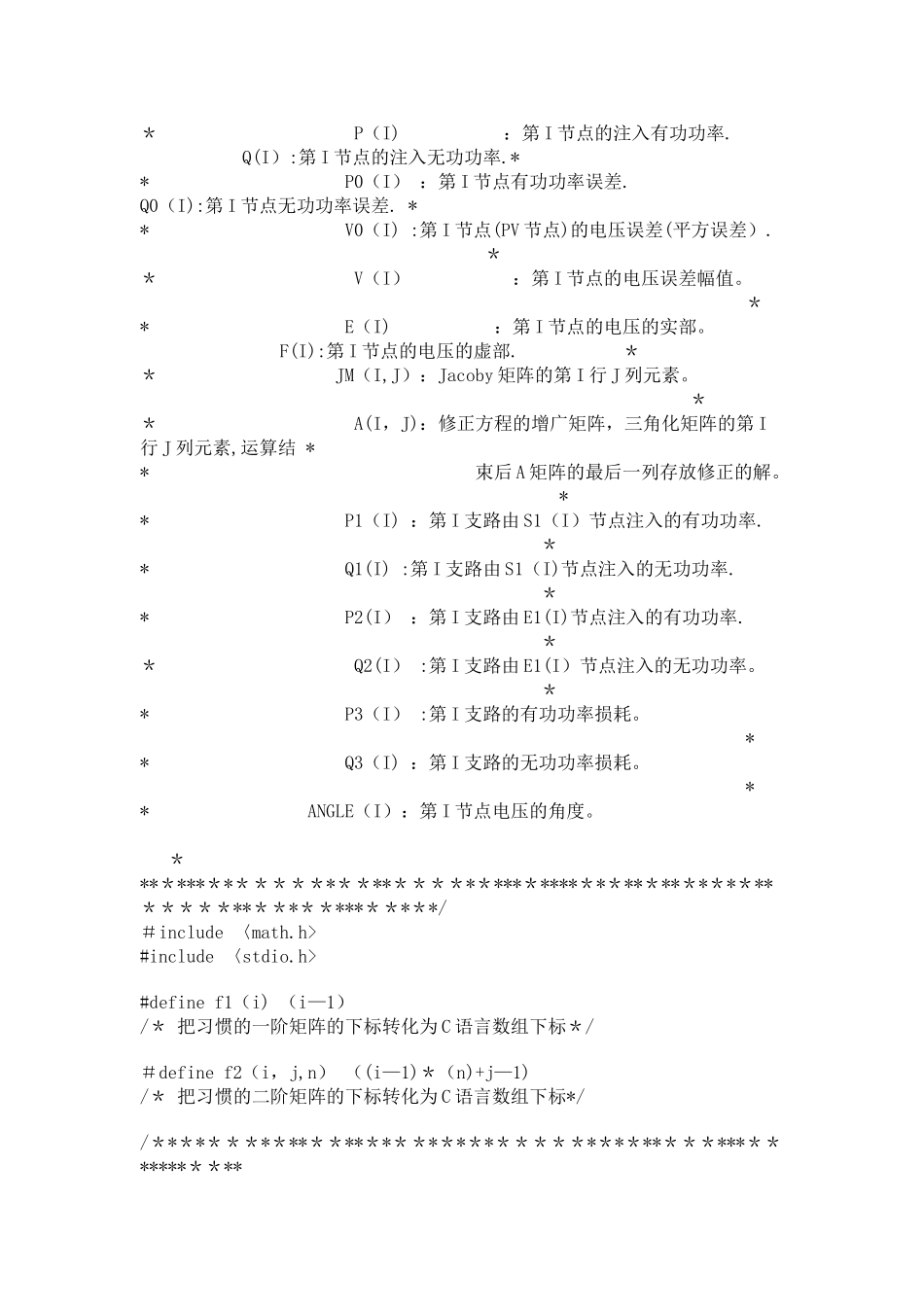

电力系统潮流计算C程序_第2页
2/17

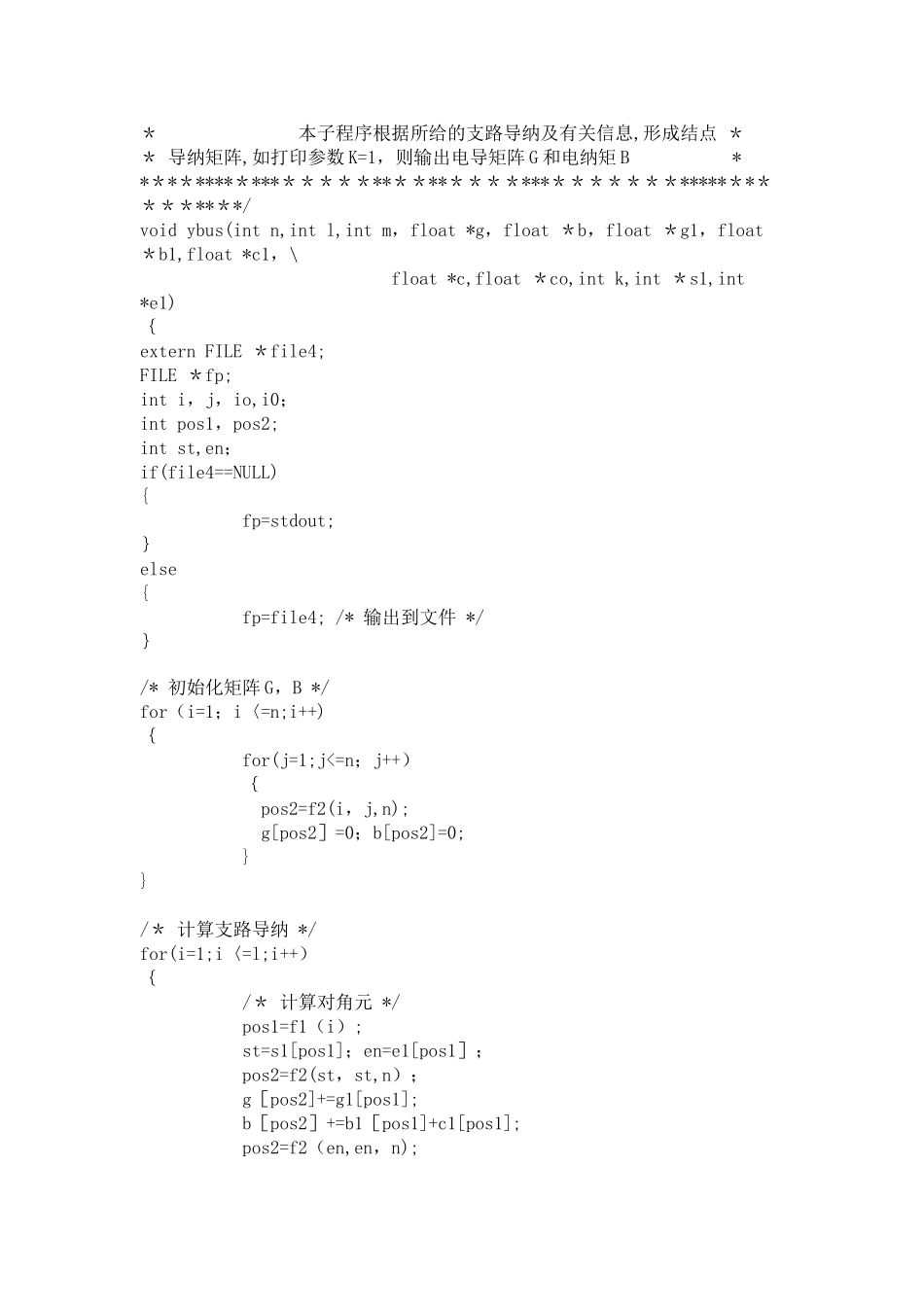

电力系统潮流计算C程序_第3页
3/17
电力系统潮流计算注:这是一个基于 N-R 法的潮流计算通用程序,仅提供了子程序,需要做些处理才能成为一个可运行的计算程序!此程序非我原创,仅与大家共享!!!/******************************************************************** 这里提供的是电力系统潮流计算机解法的五个子程序,采纳的方法是 ** Newton_Raphson 法。 ** 程序中所用的变量说明如下: ** N:网络节点总数. M:网络的 PQ 节点数。 ** L:网络的支路总数. N0:雅可比矩阵的行数. ** N1:N0+1 K:打印开关.K=1,则打印;否则,不打印。** K1:子程序 PLSC 中推断输入电压的形式。K1=1,则为极座标形式。否则** 为直角坐标形式. ** D:有功及无功功率误差的最大值. ** G(I,J):Ybus 的电导元素(实部)。 ** B(I,J):Ybus 的电纳元素(虚部)。 ** G1(I) :第 I 支路的串联电导。 B1(I):第 I 支路的串联电纳. ** C1(I) :第 I 支路的 pie 型对称接地电纳. ** C(I,J):第 I 节点 J 支路不对称接地电纳. ** CO(I) :第 I 节点的接地电纳. ** S1(I) :第 I 节点的起始节点号. E1(I):第 I 节点的终止节点号. ** P(I) :第 I 节点的注入有功功率. Q(I):第 I 节点的注入无功功率.** P0(I) :第 I 节点有功功率误差. Q0(I):第 I 节点无功功率误差. ** V0(I) :第 I 节点(PV 节点)的电压误差(平方误差). ** V(I) :第 I 节点的电压误差幅值。 ** E(I) :第 I 节点的电压的实部。 F(I):第 I 节点的电压的虚部. ** JM(I,J):Jacoby 矩阵的第 I 行 J 列元素。 ** A(I,J):修正方程的增广矩阵,三角化矩阵的第 I行 J 列元素,运算结 ** 束后 A 矩阵的最后一列存放修正的解。 ** P1(I) :第 I 支路由 S1(I)节点注入的有功功率. ** Q1(I) :第 I 支路由 S1(I)节点注入的无功功率. ** P2(I) :第 I 支路由 E1(I)节点注入的有功功率. ** Q2(I) :第 I 支路由 E1(I)节点注入的无功功率。 ** P3(I) :第 I 支路的有功功率损耗。 ** Q3(I) :第 I 支路的无功功率损耗。 ** ANGLE(I):第 I 节点电压的角度。 ********************************************************************/#include 〈math.h>#inc...
