电力系统继电保护典型故障分析案例

电力系统继电保护典型故障分析案例_第1页
1/7

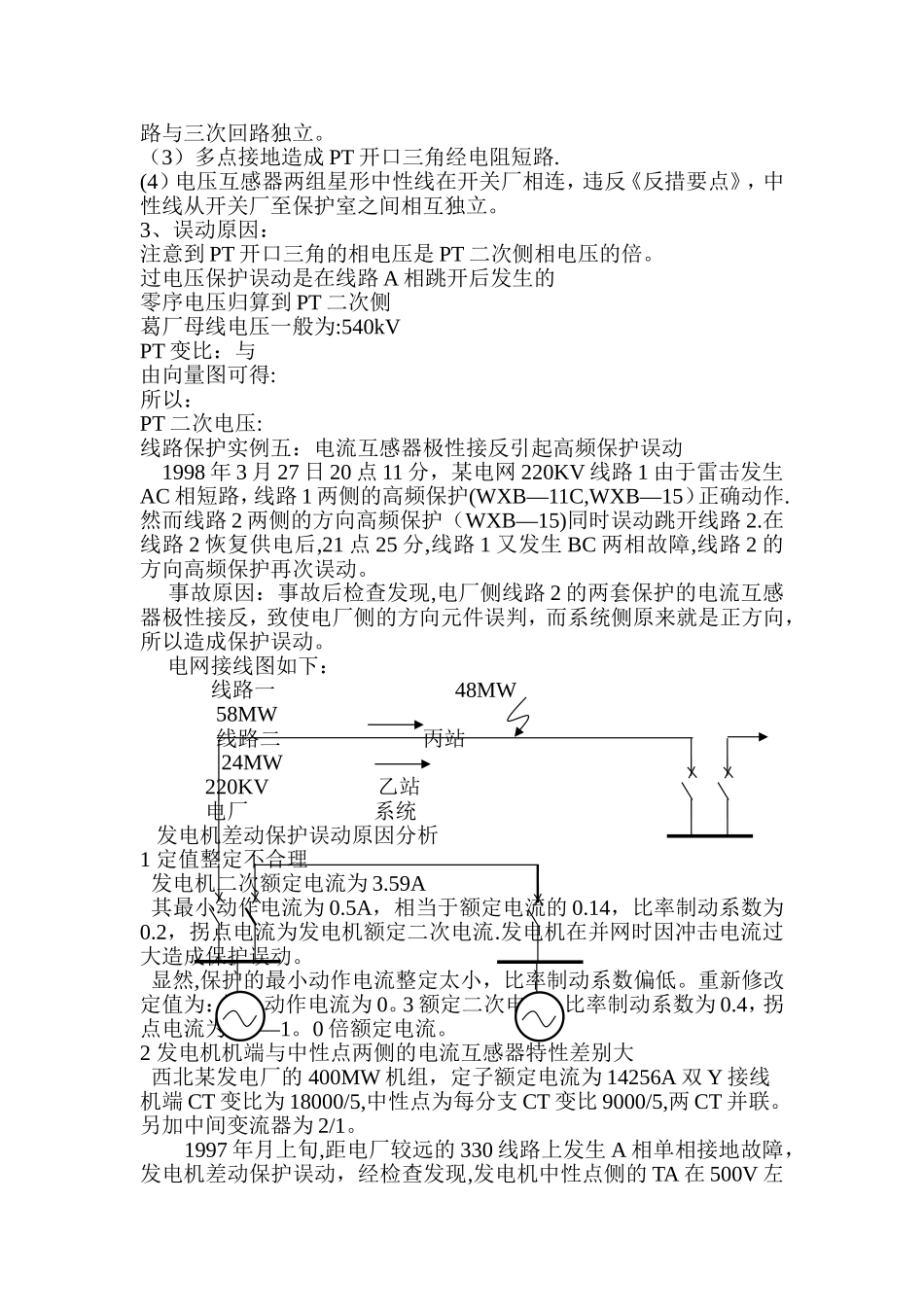

电力系统继电保护典型故障分析案例_第2页
2/7

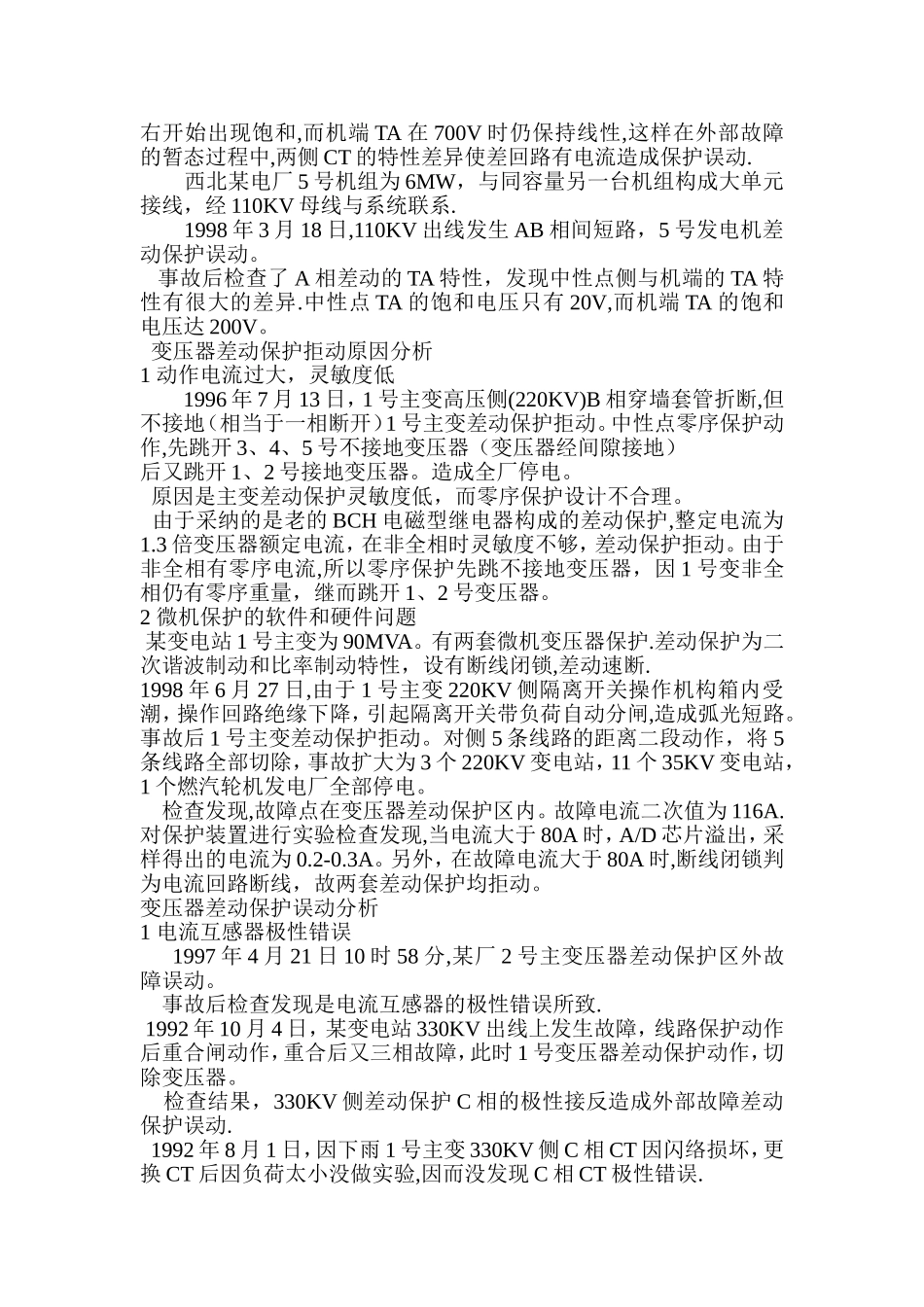

电力系统继电保护典型故障分析案例_第3页
3/7
电力系统继电保护典型故障分析案例线路保护实例一:单相故障跳三相某 220kV 线路发生 A 相单相接地故障,第一套主保护(CKJ—2)发出 A 相跳闸令,第二套主保护(WXB-101)发出三跳相跳闸令。 原因分析: 由于两面保护屏的重合闸工作方式选择开关把手不一致造成。保护是否选相跳闸,与重合闸工作方式有关。当重合闸方式选择为单重和综重时,单相故障跳开单相,而当重合闸方式选择为三重和停用时,任何故障都跳开三相两套保护时一般只投入一套重合闸。另一套保护屏的重合闸出口压板应在断开位置。 由于另一套保护的中重合闸方式选择放在停用位置,致使该保护发出三跳命令。线路保护实例二:未接入外部故障停信开关量某变电所母线 PT 爆炸,CT 与开关之间发生三相短路,电厂侧高频保护拒动。由后备保护距离 II 段跳闸。故障发生后,由于对高频保护来说,认为是外部故障,变电所侧高频保护一直处于发信状态。将电厂侧高频保护闭锁。变电所侧认为母线故障,母差保护动作。事故后检查发现,高频保护没有接入母差停信和断路器位置停信。微机保护的停信接口:1、本侧正方向元件动作保护停信。2、其它保护动作停信(一般接母差保护的出口)。3、断路器跳闸位置停信。线路保护实例三微机保护没有经过方向元件控制而误动出口。问题:整定中,方向元件没有投入。硬压板,软压板(由控制字整定)1、二者之间具有逻辑“与”的关系。缺一不可。2、硬压板:保护屏上的实际压板。3、软压板:在软件中通过定值单中的控制字的某位为 1 或 0 控制保护功能的投退。线路保护实例四:1993 年 11 月 19 日,葛双 II 回发生 A 相单相接地故障,线路两侧主保护 60ms 动作跳开 A 相.葛厂侧过电压保护(1.4UN/0。3S)于 420ms动作跳开三相,重合闸被闭锁。联切葛厂两台机投水阻 600MW,切鄂东负荷 200MW。事故原因分析1、PT 接线图2、接线的问题:(1)PT 三点接地,违反《反措要点》,PT 二次侧中性线只允许一点接地。(2)开口三角的 N 与两星形中性线相连,违反《反措要点》,PT 二次回路与三次回路独立。(3)多点接地造成 PT 开口三角经电阻短路.(4)电压互感器两组星形中性线在开关厂相连,违反《反措要点》,中性线从开关厂至保护室之间相互独立。3、误动原因:注意到 PT 开口三角的相电压是 PT 二次侧相电压的倍。过电压保护误动是在线路 A 相跳开后发生的零序电压归算到 PT 二次侧葛厂母线电压一般为:540kVPT 变比:与由向...
