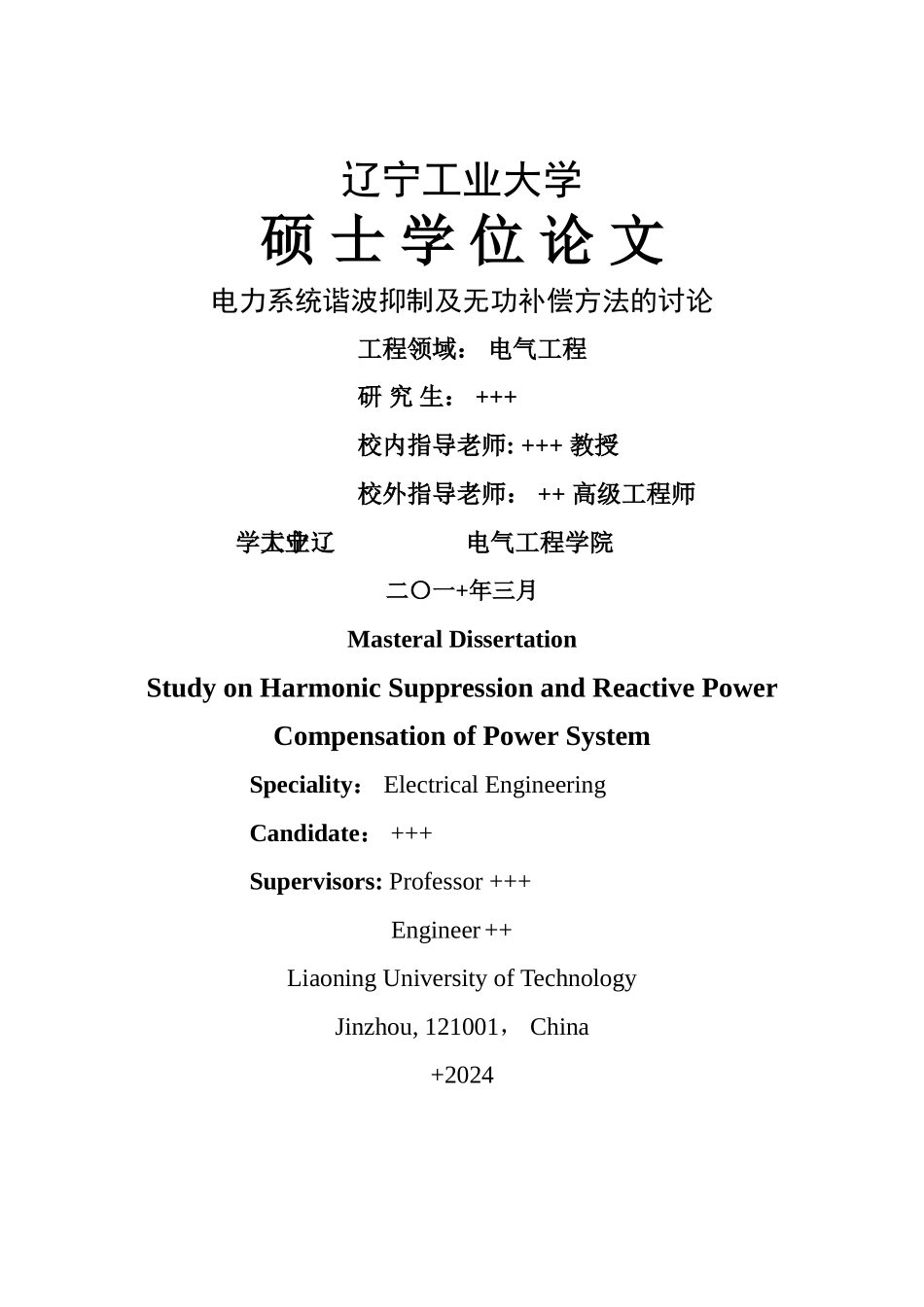

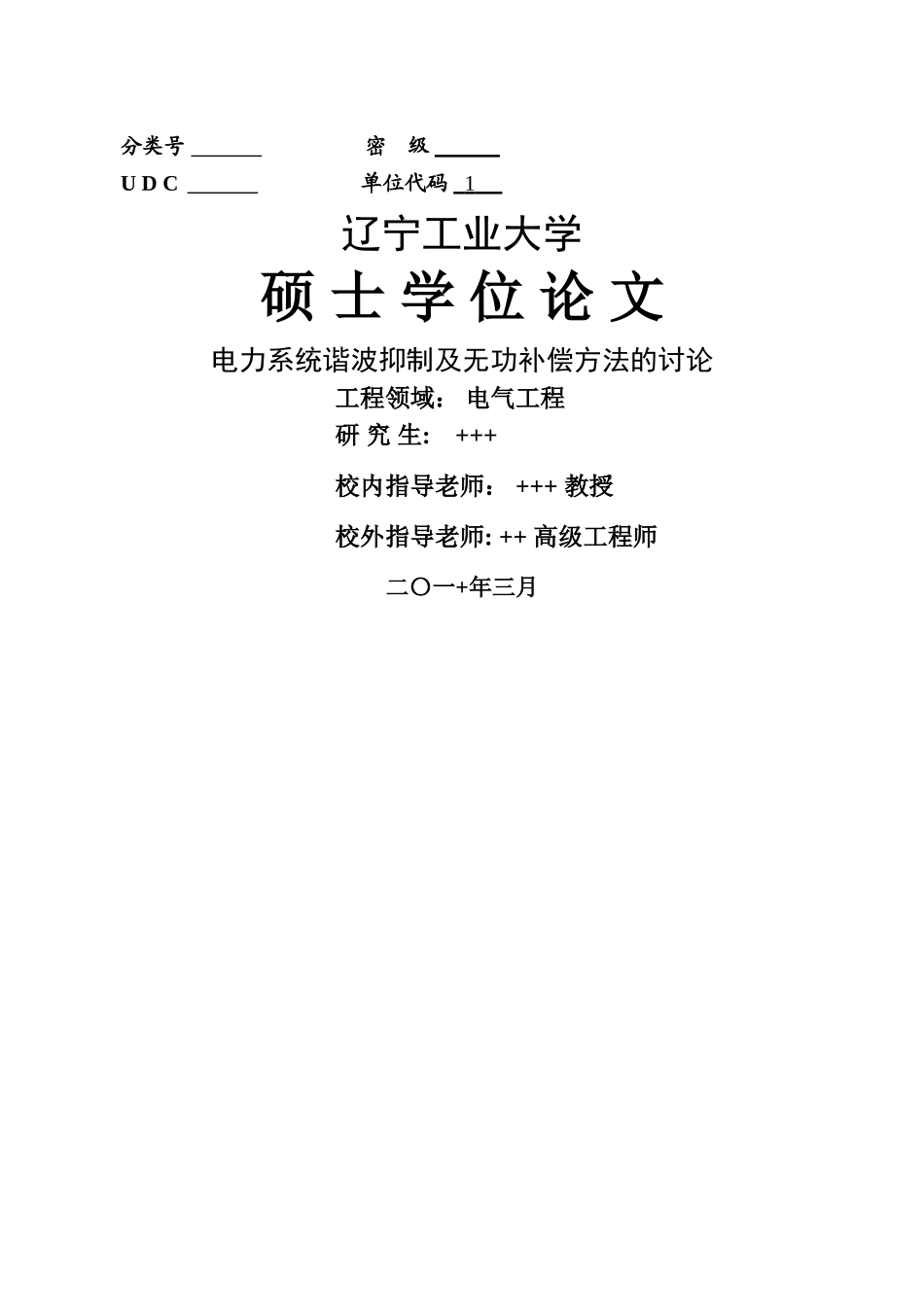

分类号 密 级 U D C 单位代码 1 辽宁工业大学硕 士 学 位 论 文电力系统谐波抑制及无功补偿方法的讨论工程领域： 电气工程 研 究 生: +++ 校内指导老师： +++ 教授 校外指导老师: ++ 高级工程师二〇一+年三月电力系统谐波抑制及无功补偿方法的讨论 +++ 辽宁工业大学硕士学位论文 电气工程 二〇一+年辽宁工业大学硕 士 学 位 论 文电力系统谐波抑制及无功补偿方法的讨论工程领域： 电气工程研 究 生： +++校内指导老师: +++ 教授校外指导老师： ++ 高级工程师辽宁工业大学 电气工程学院二〇一+年三月Masteral DissertationStudy on Harmonic Suppression and Reactive Power Compensation of Power SystemSpeciality： Electrical EngineeringCandidate： +++Supervisors: Professor +++Engineer ++Liaoning University of TechnologyJinzhou, 121001， China+2024摘 要随着电力电子技术在电力系统的广泛应用，工业化进程得到飞速进展，由此引发的电能质量问题也备受关注，尤其是阻感性负载的运行过程给电网带来的无功供应和谐波污染问题。为了使电能质量达到安全可靠、优质经济的要求，深化讨论无功补偿和谐波抑制技术具有深远的现实意义。首先，针对电力系统的谐波和无功现状,本文论证了谐波抑制和无功综合装置的可行性，并分别对谐波的治理措施和无功补偿原理进行了深化讨论，为谐波抑制和无功综合装置的讨论提供了理论依据。其次，对谐波和无功电流的综合检测方法的性能进行分析对比，重点讨论了基于瞬时无功功率理论的ip—iq 检测法，并在理论基础上对这种检测方法进行了仿真，验证了此方法的检测速度快、精准性高和实时性好等优势。最后，设计了以有源电力滤波器（APF）为核心与静止无功发生器（SVC）联合运行的综合装置，该装置由结构相同的多组晶闸管投切电容器TSC 和呈 H 桥型连接的APF 并联在电网上，通过 TSC 和 APF 的互补互利实现综合治理的目的.同时，将此综合装置应用于锦州拓新电力电子有限公司的实验之中，通过对实验数据的处理和分析,验证了此装置在提高系统动态性能及稳定性方面具有更可靠、更速动、更灵敏的优势.关键词：电能质量；动态无功补偿;谐波抑制;综合补偿控制策略；电流检测方法；AbstractWith the wide application of power electronic technology in power system, the indutr- -ialization process to get rapid de...
