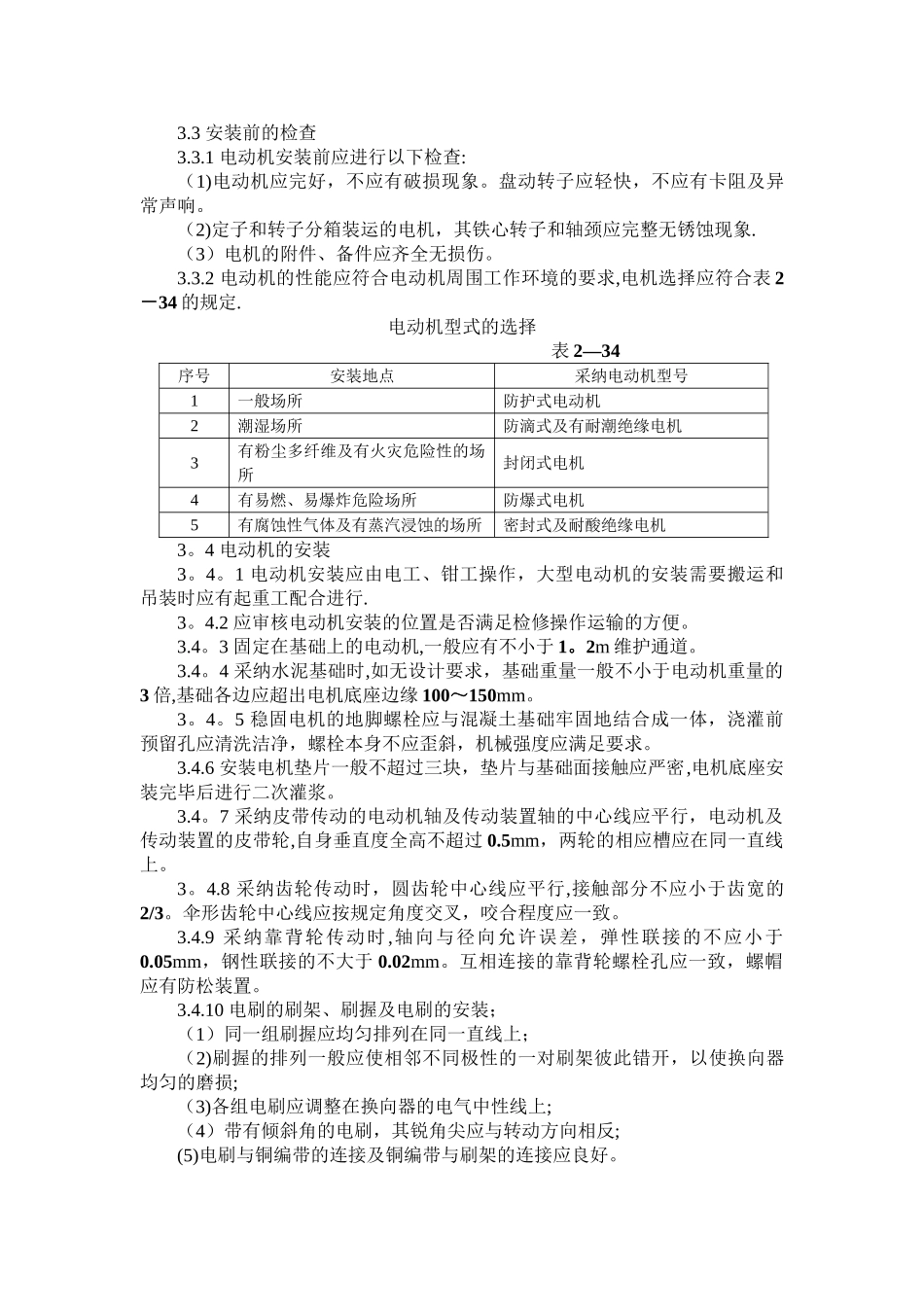

电动机及其附属设备安装施工工艺标准1、范围本工艺标准适用于一般工业与民用建筑电气安装工程固定式交、直和同步电动机及其附属设备安装。2、施工准备2。1 设备及材料要求2。1.1 电动机应有铭牌,注明制造厂名,出厂日期,电动机的型号、容量、频率、电压、电流、线方法、转速、温升、工作方法、绝缘等级等有关技术数据。2.1。2 电动机的容量、规格、型号必须符合设计要求,附件、备件齐全,并有出厂合格证及有关技术文件。2.1。3 电动机的控制、保护和起动附属设备,应与电动机配套,并有铭牌,注明制造厂名,出厂日期、规格、型号及出厂合格证等有关技术资料.2.1.4 各种规格的型钢均应符合设计要求,型钢无明显的锈蚀,并有材质证明.2。1.5 螺栓:除电动机安装用螺栓外,均应采纳镀锌螺栓,并配相应的镀锌螺母平垫圈、弹簧垫。2。1.6 其它材料:绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑脂等均应有产品合格证。2。2 主要机具吊链、龙门架、绳扣、台钻、砂轮切割机、手电钻、联轴节顶出器、台虎钳、油压钳、扳手、电锤、板锉、榔头、钢板尺、圆钢套丝板、电焊机、气焊工具、塞尺、水平尺、转速表、摇表、万用表、钳形电流表、测电笔、试铃、电子点温计。2。3 作业条件2.3.1 施工图及技术资料齐全。2.3.2 土建工程基本施工完毕、门窗玻璃安好。2.3.3 在室外安装的电机,应有防雨措施。2。3。4 电动机的基础、地脚螺栓孔、沟道、电缆管位置尺寸应符合设计质量要求.2.3。5 电动机安装场地应清理洁净、道路畅通。2.3.6 电动机驱动设备已安装完毕,且初检合格。3、操作工艺3。1 工艺流程设备拆箱点件→安装前的检查→电动机安装→抽芯检查→电机干燥→控制、保护和起动设备安装→试运行前的检查→试运行及验收3。2 设备拆箱点件3.2.1 设备拆箱点件检查应有安装单位、供货单位、建设单位共同进行,并做好记录;3。2。2 根据设备供货清单、技术文件、对设备及其附件、设备的规格、型号、数量进行详细核对。3。2。3 电动机本体、控制和起动设备外观检查应无损伤及变形,油漆应完好;3.2。4 电动机及其附属设备均应符合设计要求。3.3 安装前的检查3.3.1 电动机安装前应进行以下检查:(1)电动机应完好,不应有破损现象。盘动转子应轻快,不应有卡阻及异常声响。(2)定子和转子分箱装运的电机,其铁心转子和轴颈应完整无锈蚀现象.(3)电机的附件、备件应齐全无损伤。3.3.2 电动机的性能应符合电动机周围工作环境的要求,电机选择应...
