电厂启动锅炉作业指导书

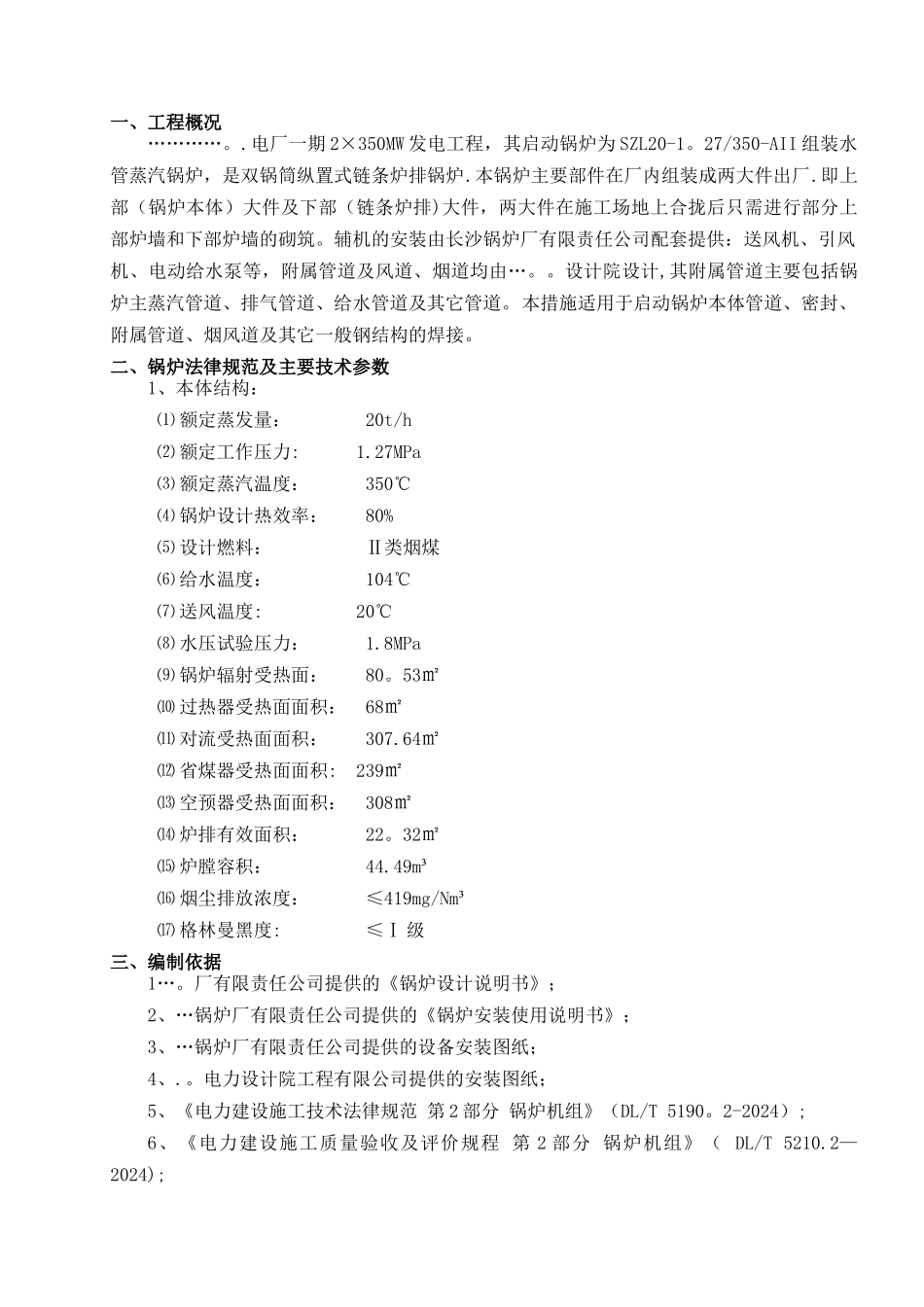

一、工程概况…………。.电厂一期 2×350MW 发电工程，其启动锅炉为 SZL20-1。27/350-AII 组装水管蒸汽锅炉，是双锅筒纵置式链条炉排锅炉.本锅炉主要部件在厂内组装成两大件出厂.即上部（锅炉本体）大件及下部（链条炉排)大件，两大件在施工场地上合拢后只需进行部分上部炉墙和下部炉墙的砌筑。辅机的安装由长沙锅炉厂有限责任公司配套提供：送风机、引风机、电动给水泵等，附属管道及风道、烟道均由…。。设计院设计,其附属管道主要包括锅炉主蒸汽管道、排气管道、给水管道及其它管道。本措施适用于启动锅炉本体管道、密封、附属管道、烟风道及其它一般钢结构的焊接。二、锅炉法律规范及主要技术参数1、本体结构：⑴ 额定蒸发量： 20t/h⑵ 额定工作压力: 1.27MPa⑶ 额定蒸汽温度： 350℃⑷ 锅炉设计热效率： 80%⑸ 设计燃料： Ⅱ类烟煤 ⑹ 给水温度： 104℃ ⑺ 送风温度: 20℃⑻ 水压试验压力： 1.8MPa ⑼ 锅炉辐射受热面： 80。53㎡ ⑽ 过热器受热面面积： 68㎡ ⑾ 对流受热面面积： 307.64㎡ ⑿ 省煤器受热面面积: 239㎡ ⒀ 空预器受热面面积： 308㎡⒁ 炉排有效面积： 22。32㎡⒂ 炉膛容积： 44.49m³⒃ 烟尘排放浓度： ≤419mg/Nm³⒄ 格林曼黑度: ≤Ⅰ 级三、编制依据1…。厂有限责任公司提供的《锅炉设计说明书》；2、…锅炉厂有限责任公司提供的《锅炉安装使用说明书》；3、…锅炉厂有限责任公司提供的设备安装图纸；4、.。电力设计院工程有限公司提供的安装图纸；5、《电力建设施工技术法律规范 第 2 部分 锅炉机组》（DL/T 5190。2-2024）;6、《电力建设施工质量验收及评价规程 第 2 部分 锅炉机组》（ DL/T 5210.2—2024);7、《电力建设安全工作规程》（火力发电厂部分）；8、《电力建设施工质量验收及评价规程 第 7 部分 焊接工程》( DL/T 5210.7—2024)；9、《中华人民共和国工程建设标准强制性条文》（电力工程部分 2024 年版）；四、焊接工、机具1、机具：AX1-320 直流焊机、硅整流焊机、ZX7-400ST 逆变焊机等2、工具:焊条保温筒、氩弧焊枪、割炬、电焊钳、氩气流量计、钢丝刷、手锤、手铲、锉刀、砂纸、磨光机、记号笔等五、施焊人员1、焊承压管道及部件的施焊人员必须考核合格，取得相应合格证，并经焊前练习合格后上岗。2、焊其它钢结构的焊工经培训取得中级以上资格水平。六、焊接工艺及要求1、焊接方法① 对接管道:采纳钨极氩弧焊(TIG）或钨极氩弧焊（TI...
