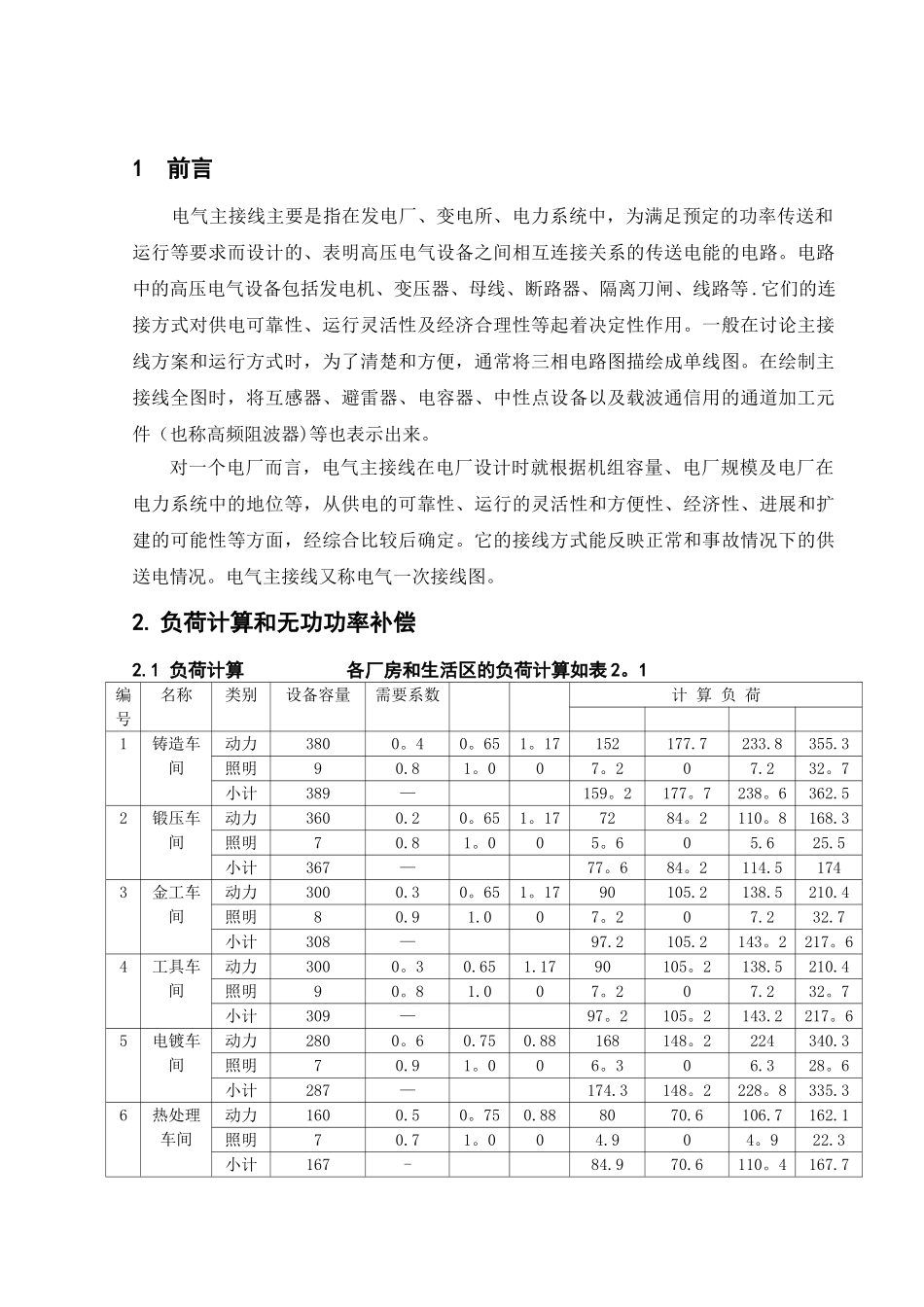

1 前言 电气主接线主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等 .它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。一般在讨论主接线方案和运行方式时，为了清楚和方便，通常将三相电路图描绘成单线图。在绘制主接线全图时，将互感器、避雷器、电容器、中性点设备以及载波通信用的通道加工元件（也称高频阻波器)等也表示出来。对一个电厂而言，电气主接线在电厂设计时就根据机组容量、电厂规模及电厂在电力系统中的地位等，从供电的可靠性、运行的灵活性和方便性、经济性、进展和扩建的可能性等方面，经综合比较后确定。它的接线方式能反映正常和事故情况下的供送电情况。电气主接线又称电气一次接线图。2. 负荷计算和无功功率补偿2.1 负荷计算 各厂房和生活区的负荷计算如表 2。1编号名称类别设备容量需要系数计 算 负 荷1铸造车间动力3800。40。651。17152177.7233.8355.3照明90.81。007。207.232。7小计389—159。2177。7238。6362.52锻压车间动力3600.20。651。177284。2110。8168.3照明70.81。005。605.625.5小计367—77。684。2114.51743金工车间动力3000.30。651。1790105.2138.5210.4照明80.91.007。207.232.7小计308—97.2105.2143。2217。64工具车间动力3000。30.651.1790105。2138.5210.4照明90。81.007。207.232。7小计309—97。2105。2143.2217。65电镀车间动力2800。60.750.88168148。2224340.3照明70.91。006。306.328。6小计287—174.3148。2228。8335.36热处理车间动力1600.50。750.888070.6106.7162.1照明70.71。004.904。922.3小计167-84.970.6110。4167.77装配车间动力1600。40.71。026465。391。4138.9照明80。91.007.207.232。7小计168—71.265.396.6146.8 8机修车间动力1600。30.651.174856.173。8112.2照明30.81。002.402。410。9小计163- 50。456.175。4114.69锅炉房动力600.60.750.883631.74872。9照明20。81。001。601.67。3小计62—37。631。749.274.810仓库动力150。30。850.624。52。85。38照明20。71.001。401.46。4小计17—5.92。86.59。911生活区照明3000.80。90。48240116。2266。7344。4 总计（380V侧）动力21751095.5963.2照明362计入=0。8=0。850.73876。4818.711991821.72.2 无功功率补偿 由表 2.1...
