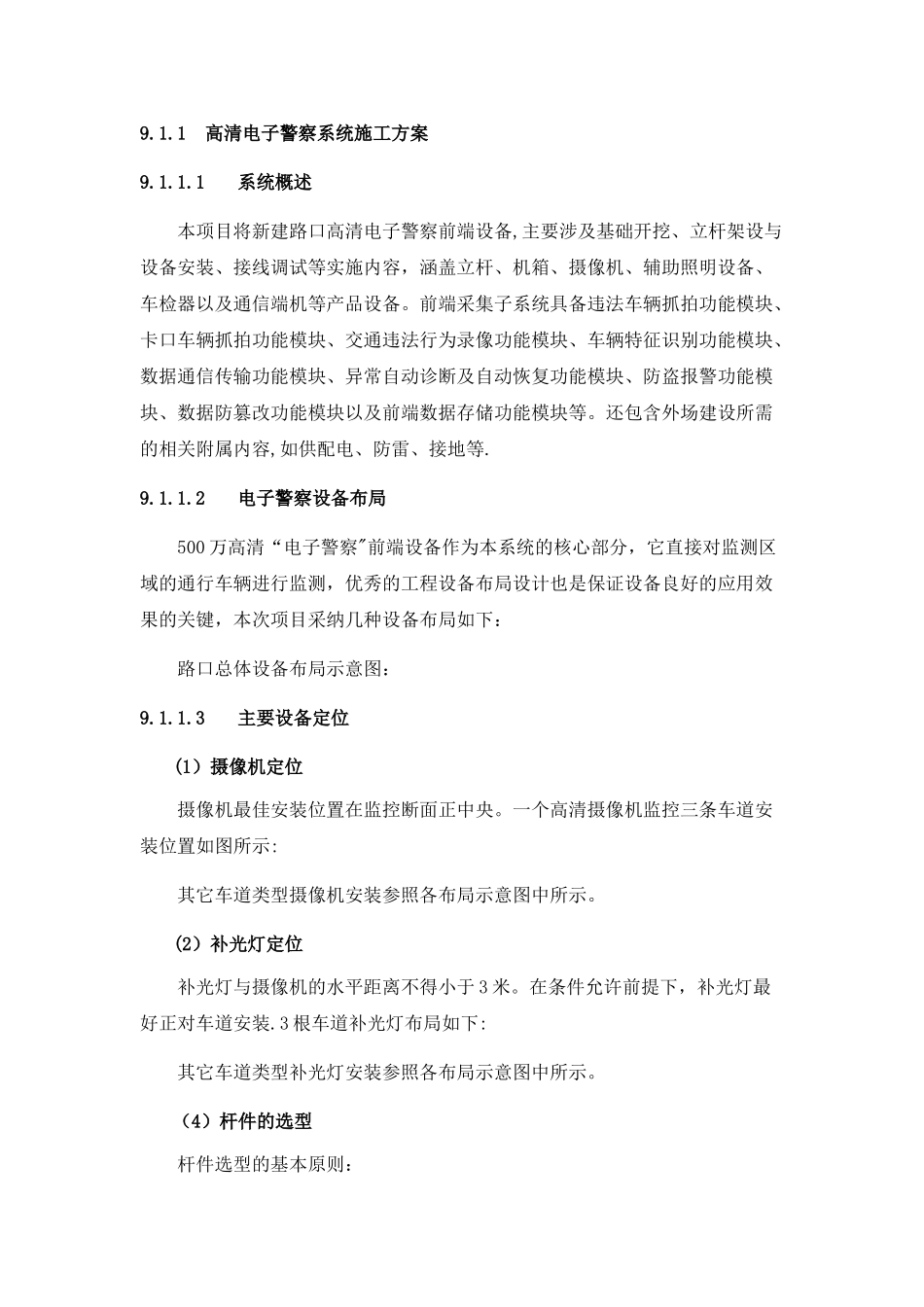

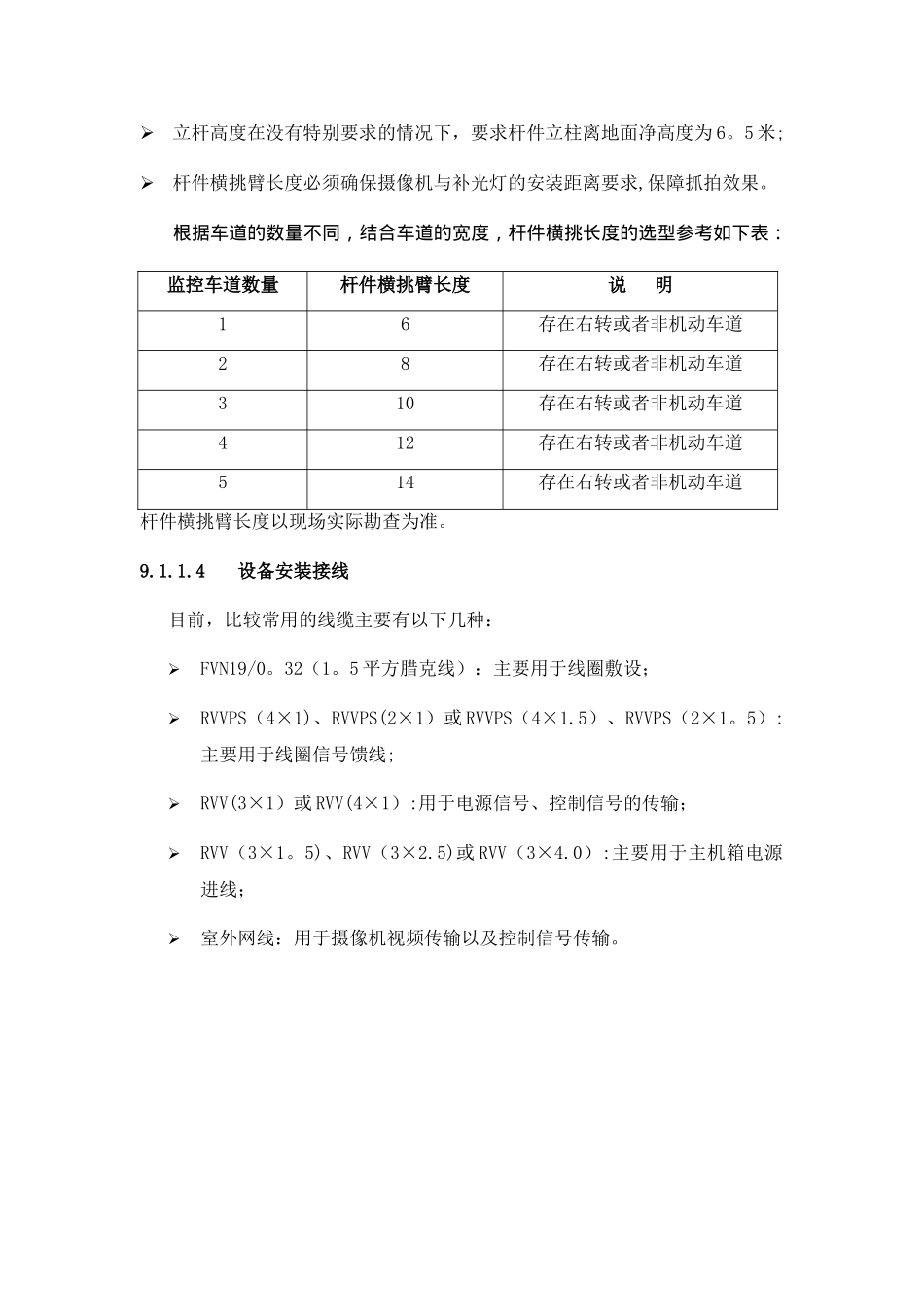

9.1.1高清电子警察系统施工方案9.1.1.1系统概述本项目将新建路口高清电子警察前端设备,主要涉及基础开挖、立杆架设与设备安装、接线调试等实施内容，涵盖立杆、机箱、摄像机、辅助照明设备、车检器以及通信端机等产品设备。前端采集子系统具备违法车辆抓拍功能模块、卡口车辆抓拍功能模块、交通违法行为录像功能模块、车辆特征识别功能模块、数据通信传输功能模块、异常自动诊断及自动恢复功能模块、防盗报警功能模块、数据防篡改功能模块以及前端数据存储功能模块等。还包含外场建设所需的相关附属内容,如供配电、防雷、接地等.9.1.1.2电子警察设备布局500 万高清“电子警察"前端设备作为本系统的核心部分，它直接对监测区域的通行车辆进行监测，优秀的工程设备布局设计也是保证设备良好的应用效果的关键，本次项目采纳几种设备布局如下：路口总体设备布局示意图：9.1.1.3主要设备定位(1）摄像机定位摄像机最佳安装位置在监控断面正中央。一个高清摄像机监控三条车道安装位置如图所示:其它车道类型摄像机安装参照各布局示意图中所示。(2）补光灯定位补光灯与摄像机的水平距离不得小于 3 米。在条件允许前提下，补光灯最好正对车道安装.3 根车道补光灯布局如下:其它车道类型补光灯安装参照各布局示意图中所示。（4）杆件的选型杆件选型的基本原则：立杆高度在没有特别要求的情况下，要求杆件立柱离地面净高度为 6。5 米;杆件横挑臂长度必须确保摄像机与补光灯的安装距离要求,保障抓拍效果。根据车道的数量不同，结合车道的宽度，杆件横挑长度的选型参考如下表：监控车道数量杆件横挑臂长度（米）说 明16存在右转或者非机动车道28存在右转或者非机动车道310存在右转或者非机动车道412存在右转或者非机动车道514存在右转或者非机动车道杆件横挑臂长度以现场实际勘查为准。9.1.1.4设备安装接线目前，比较常用的线缆主要有以下几种：FVN19/0。32（1。5 平方腊克线）：主要用于线圈敷设；RVVPS（4×1)、RVVPS(2×1）或 RVVPS（4×1.5）、RVVPS（2×1。5）:主要用于线圈信号馈线;RVV(3×1）或 RVV(4×1）:用于电源信号、控制信号的传输；RVV（3×1。5)、RVV（3×2.5)或 RVV（3×4.0）:主要用于主机箱电源进线；室外网线：用于摄像机视频传输以及控制信号传输。（1）总电源进线及红灯信号线控制主机箱总电源和红灯信号一般从信号机箱猎取，在设计时尽量让主机箱靠近信号机箱。 信号机箱与主机箱线缆路由表如下:主机箱 220V 及...
