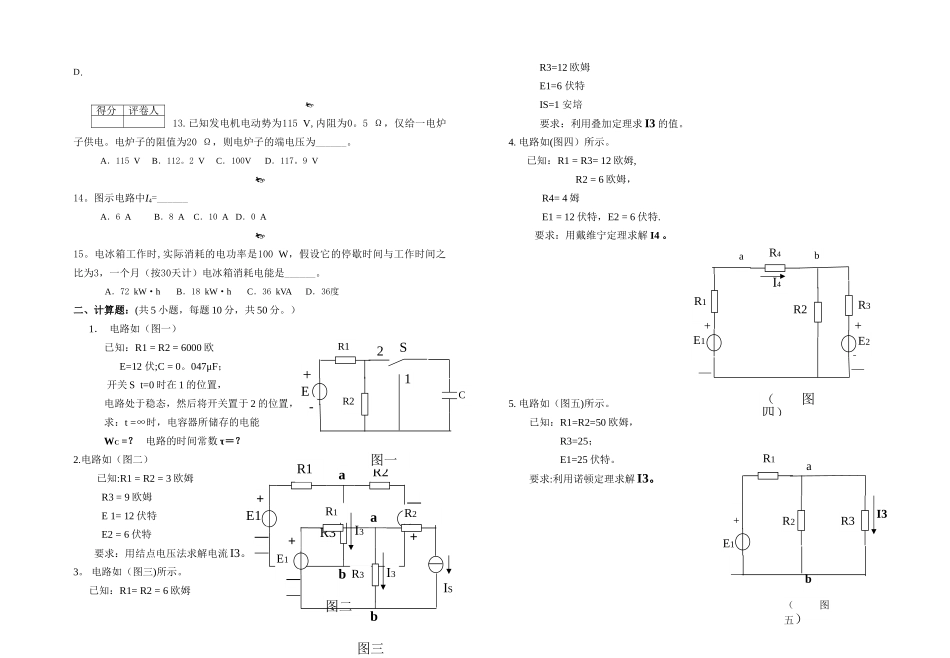

------------------------------------- 密 ----------------------- 封 ----------------------- 线 ---------------------------------系部 ___________ 班级 ___________ 考场 _________ 姓名 ______________ 学号 _________（电工学）期末试卷(A）一、 选择题：（共 15 小题,1—5 每题 2 分，6—15 每题 4 分，共计 50 分)得分评卷人1。下列各物理量中，不能用伏特衡量其大小的是______。A．电动势 B．电位 C．电位差 D．电功率2.描述单位时间内通过导体某横截面的电荷多少之物理量及其国际标准单位分别是______。A．电量，库仑 B．电流，安培 C．电量，安培 D．电压,伏特3。电流的实际方向与产生这一电流的电子运动方向______.A．相同 B．相反 C．超前90° D．在直流电制中，相反；在沟通电制中，相同4。直流两端网络如下列四图所示.其中的U＜0（V），I＞0（A），两端网络具有电源性质的是______。5.下列关于电器额定值、实际值的说法正确的是______。A．额定值就是实际值B．照明负载额定值就是实际值C．电机额定值就是实际值D．为保证设备的安全和寿命,实际值应该等于或小于额定值6.如图所示，c点电位Vc=______V。A．-2B．2C．12D．—57.如图，某局部电路，I1=______A。 A．—1B．4C．5D．—48。如图，UAB=______.A．0 VB．25 VC．-25 VD．50 V9。某直流电阻电路如图，已知VA=24 V，E=12 V，IE =2 A，R1= R2= 4 Ω，则VB=______V。A．8 B．—8 C．32 D．410。电路如图，已知:R2= 3 R3，R1= 5 R3，I3=3 A，则I1=______.A．4 AB．1。33 AC．0。67 AD．5 A11。某具有内阻的直流电源与负载电阻构成的简单供电网络如图,当开关SA打开及闭合时,电压表的读数分别为24 V、20 V,若RL =1 Ω，则内阻R0=______.A．2 ΩB．0。4 ΩC．0.2 ΩD．0.33 Ω12。一段含源支路如图,其电流I的表达式为______。A．B．C．题号一二三四五六七八总分得分D．13.已知发电机电动势为115 V,内阻为0。5 Ω，仅给一电炉子供电。电炉子的阻值为20 Ω，则电炉子的端电压为______。A．115 V B．112。2 V C．100V D．117。9 V14。图示电路中I4=______A．6 A B．8 A C．10 A D．0 A15。电冰箱工作时,实际消耗的电功率是100 W，假设它的停歇时间与工作时间之比为3，一个月（按30天计）电冰箱消耗电能是______。A．72 kW·h B．18 kW·h C．36 kVA D．36度二、计算题：(共 5...
