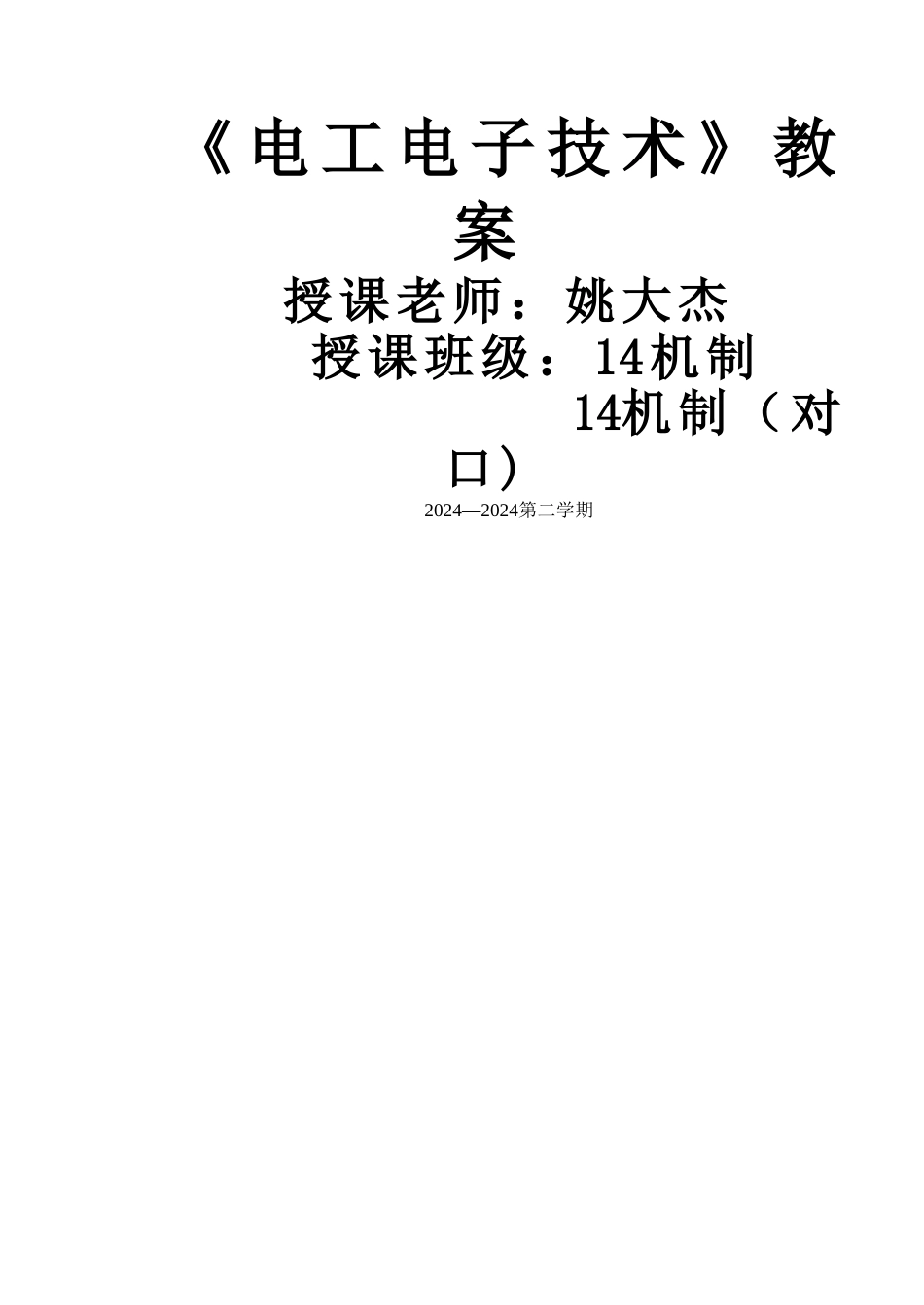

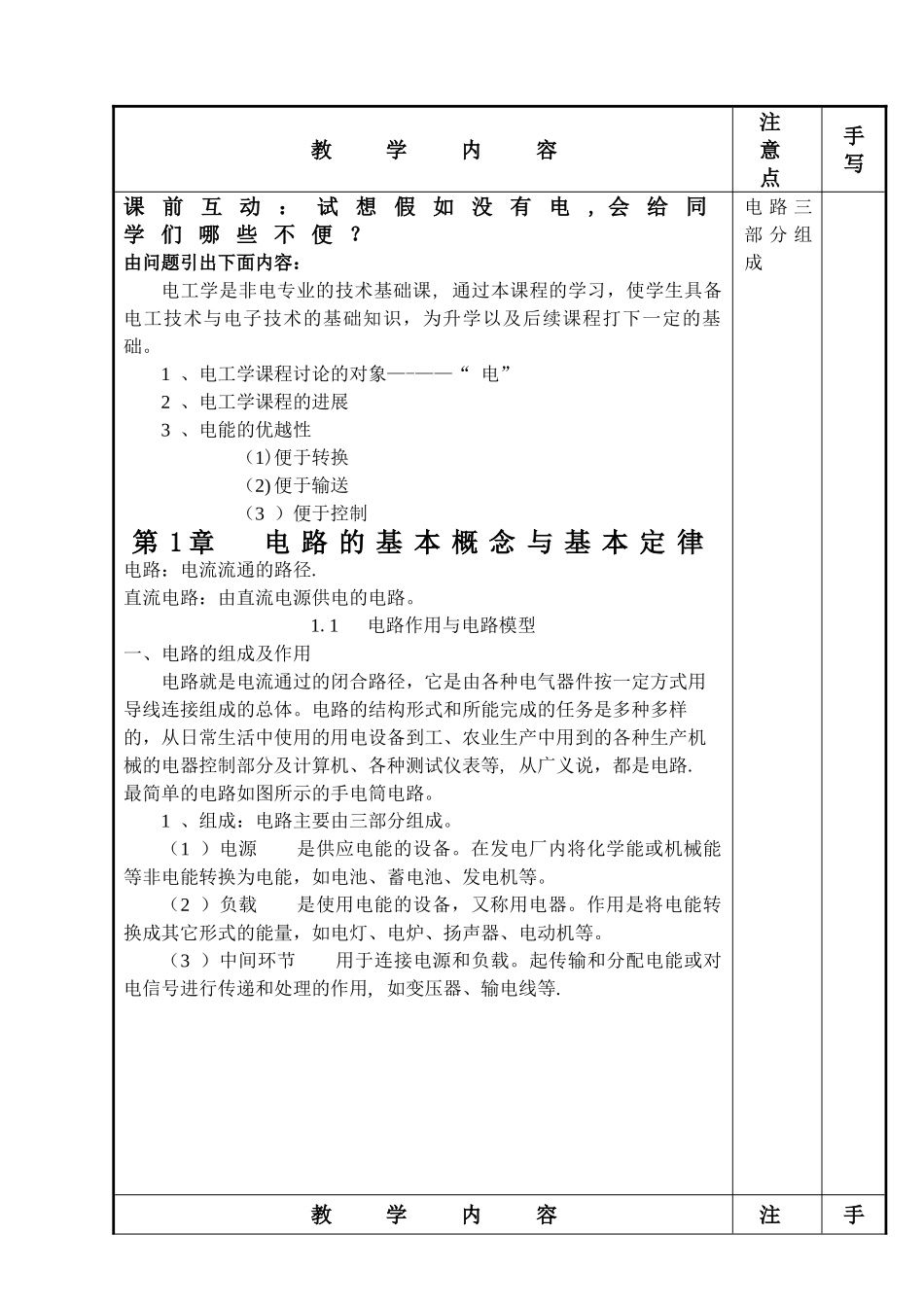

《 电 工 电 子 技 术 》 教案授课老师：姚大杰 授课班级：14机制 14机制（对口)2024—2024第二学期教 学 内 容注意点手写课 前 互 动 ： 试 想 假 如 没 有 电, 会 给 同学 们 哪 些 不 便 ？由问题引出下面内容：电工学是非电专业的技术基础课, 通过本课程的学习，使学生具备电工技术与电子技术的基础知识，为升学以及后续课程打下一定的基础。1 、电工学课程讨论的对象—-——“ 电”2 、电工学课程的进展3 、电能的优越性（1)便于转换（2) 便于输送（3 ）便于控制第 1 章 电 路 的 基 本 概 念 与 基 本 定 律电路：电流流通的路径.直流电路：由直流电源供电的电路。1.1 电路作用与电路模型一、电路的组成及作用电路就是电流通过的闭合路径，它是由各种电气器件按一定方式用导线连接组成的总体。电路的结构形式和所能完成的任务是多种多样的，从日常生活中使用的用电设备到工、农业生产中用到的各种生产机械的电器控制部分及计算机、各种测试仪表等, 从广义说，都是电路.最简单的电路如图所示的手电筒电路。1 、组成：电路主要由三部分组成。（1 ）电源 是供应电能的设备。在发电厂内将化学能或机械能等非电能转换为电能，如电池、蓄电池、发电机等。（2 ）负载 是使用电能的设备，又称用电器。作用是将电能转换成其它形式的能量，如电灯、电炉、扬声器、电动机等。（3 ）中间环节 用于连接电源和负载。起传输和分配电能或对电信号进行传递和处理的作用, 如变压器、输电线等.电 路 三部 分 组成教 学 内 容注手意点写 2 、电路模型和电路图实际电路元件电磁性质较为复杂。为便于对实际电路进行分析, 需用能够代表其主要电磁特性的理想电路元件或它们的组合来表示. 理想电路元件就是指只反映某一个物理过程的电路元件, 包括电阻、电感、电容、电源等。用理想电路元件所组成的电路即为电路模型，手电筒电路的电路模型如图所示。3 、作用（1 ）进行电能的传输和转换, 如照明电路、动力电路等。典型电路是电力系统.(2)实现信息的传输和处理, 如测量电路、扩音机电路、计算机电路等。典型电路是扩音机。1.2 电路的物理量1 、电流的形成电荷的定向移动形成电流。2 、电流的大小电流的大小是指单位时间内通过导体横截面的电荷量。恒定电流 （DC ）(“ －”） 交变电流 （AC) （“～”）电 路 模型电 路 的作用教 学 内 容注意点手写大小和方向都不...
