电工识图新教案

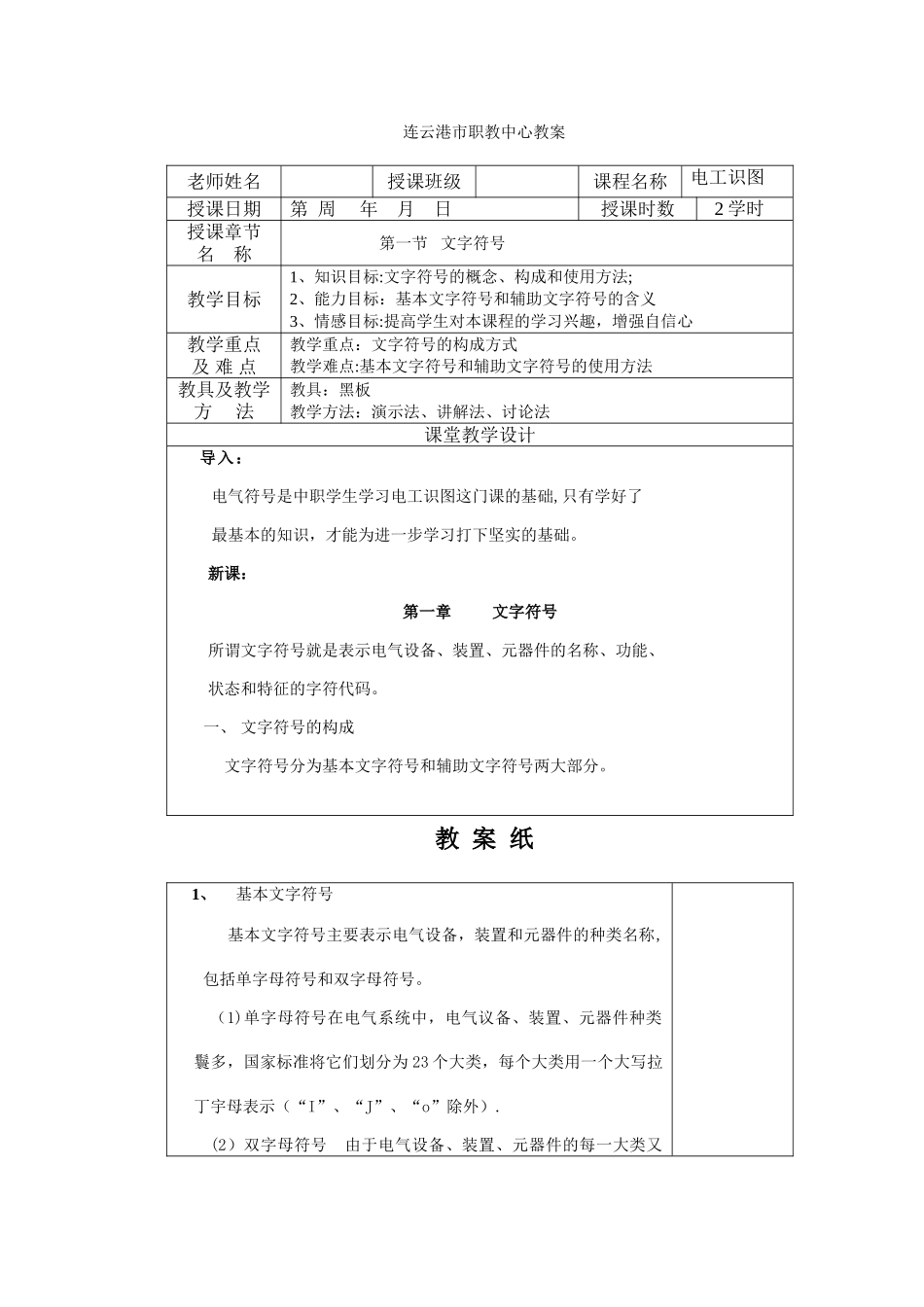

电工识图新教案_第1页
1/42

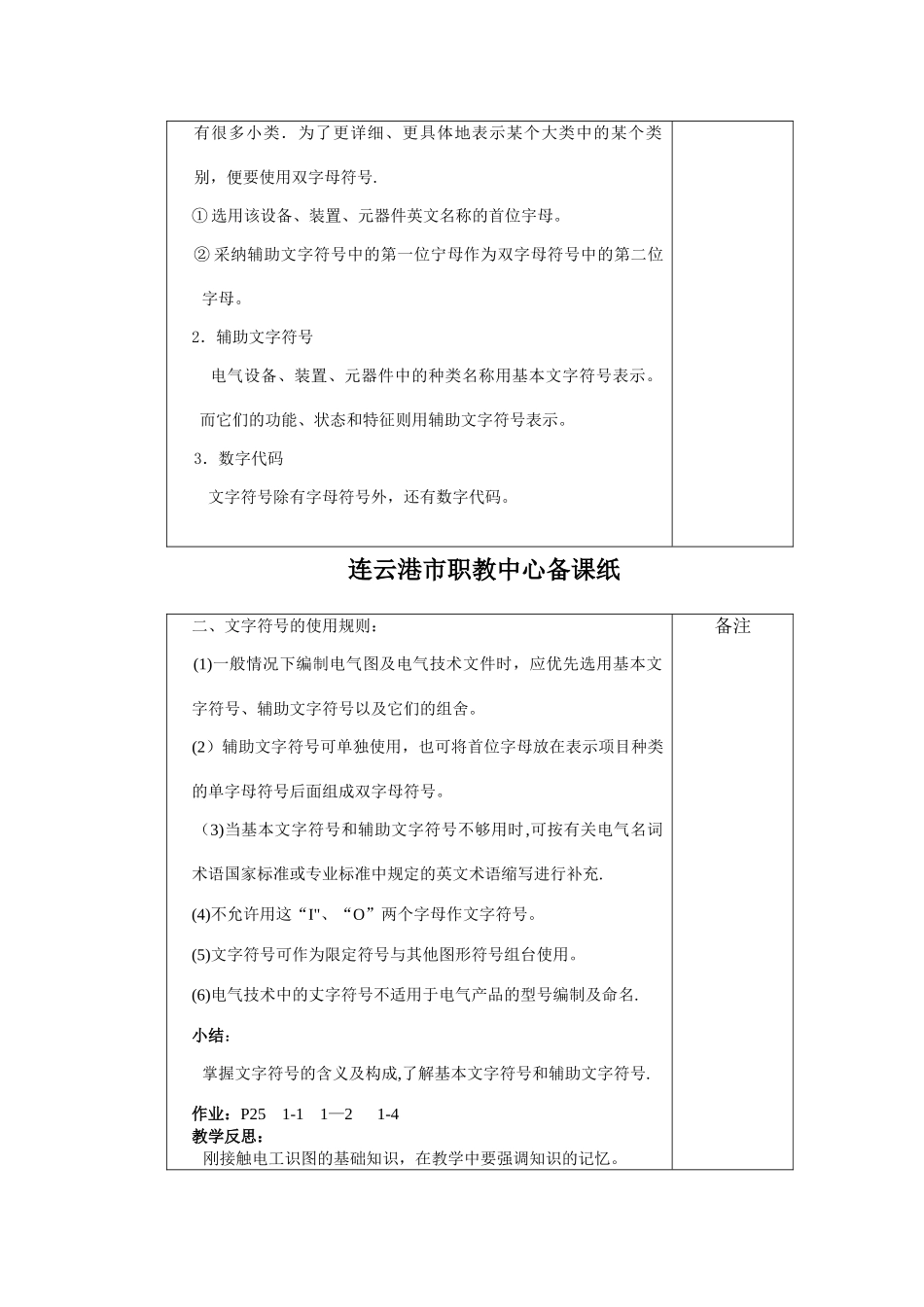

电工识图新教案_第2页
2/42

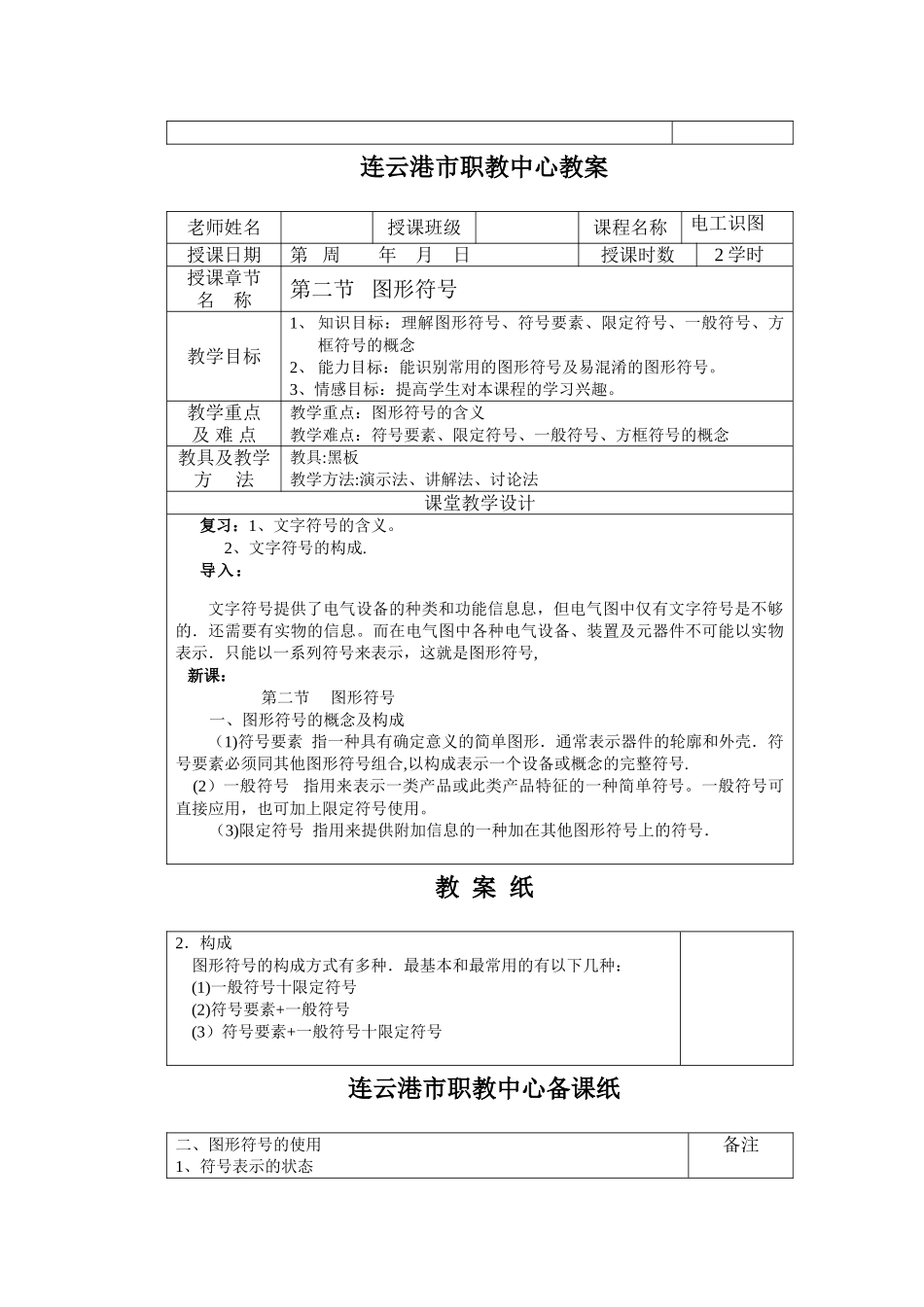

电工识图新教案_第3页
3/42
连云港市职教中心教案老师姓名授课班级课程名称电工识图授课日期第 周 年 月 日授课时数2 学时授课章节名 称第一节 文字符号教学目标1、知识目标:文字符号的概念、构成和使用方法;2、能力目标:基本文字符号和辅助文字符号的含义3、情感目标:提高学生对本课程的学习兴趣,增强自信心教学重点及 难 点教学重点:文字符号的构成方式教学难点:基本文字符号和辅助文字符号的使用方法教具及教学方 法教具:黑板教学方法:演示法、讲解法、讨论法课堂教学设计导入:电气符号是中职学生学习电工识图这门课的基础,只有学好了最基本的知识,才能为进一步学习打下坚实的基础。新课:第一章 文字符号所谓文字符号就是表示电气设备、装置、元器件的名称、功能、状态和特征的字符代码。一、 文字符号的构成文字符号分为基本文字符号和辅助文字符号两大部分。教 案 纸1、 基本文字符号基本文字符号主要表示电气设备,装置和元器件的种类名称,包括单字母符号和双字母符号。(1)单字母符号在电气系统中,电气议备、装置、元器件种类鬟多,国家标准将它们划分为 23 个大类,每个大类用一个大写拉丁宇母表示(“I”、“J”、“o”除外).(2)双字母符号 由于电气设备、装置、元器件的每一大类又有很多小类.为了更详细、更具体地表示某个大类中的某个类别,便要使用双字母符号.① 选用该设备、装置、元器件英文名称的首位宇母。② 采纳辅助文字符号中的第一位宁母作为双字母符号中的第二位字母。2.辅助文字符号 电气设备、装置、元器件中的种类名称用基本文字符号表示。而它们的功能、状态和特征则用辅助文字符号表示。3.数字代码 文字符号除有字母符号外,还有数字代码。连云港市职教中心备课纸二、文字符号的使用规则: (1)一般情况下编制电气图及电气技术文件时,应优先选用基本文字符号、辅助文字符号以及它们的组舍。 (2)辅助文字符号可单独使用,也可将首位字母放在表示项目种类的单字母符号后面组成双字母符号。 (3)当基本文字符号和辅助文字符号不够用时,可按有关电气名词术语国家标准或专业标准中规定的英文术语缩写进行补充. (4)不允许用这“I"、“O”两个字母作文字符号。 (5)文字符号可作为限定符号与其他图形符号组台使用。 (6)电气技术中的丈字符号不适用于电气产品的型号编制及命名.小结:掌握文字符号的含义及构成,了解基本文字符号和辅助文字符号.作业:P25 1-1 1—2 1-4教学反思:刚接触电工识图的基础知识,在...
