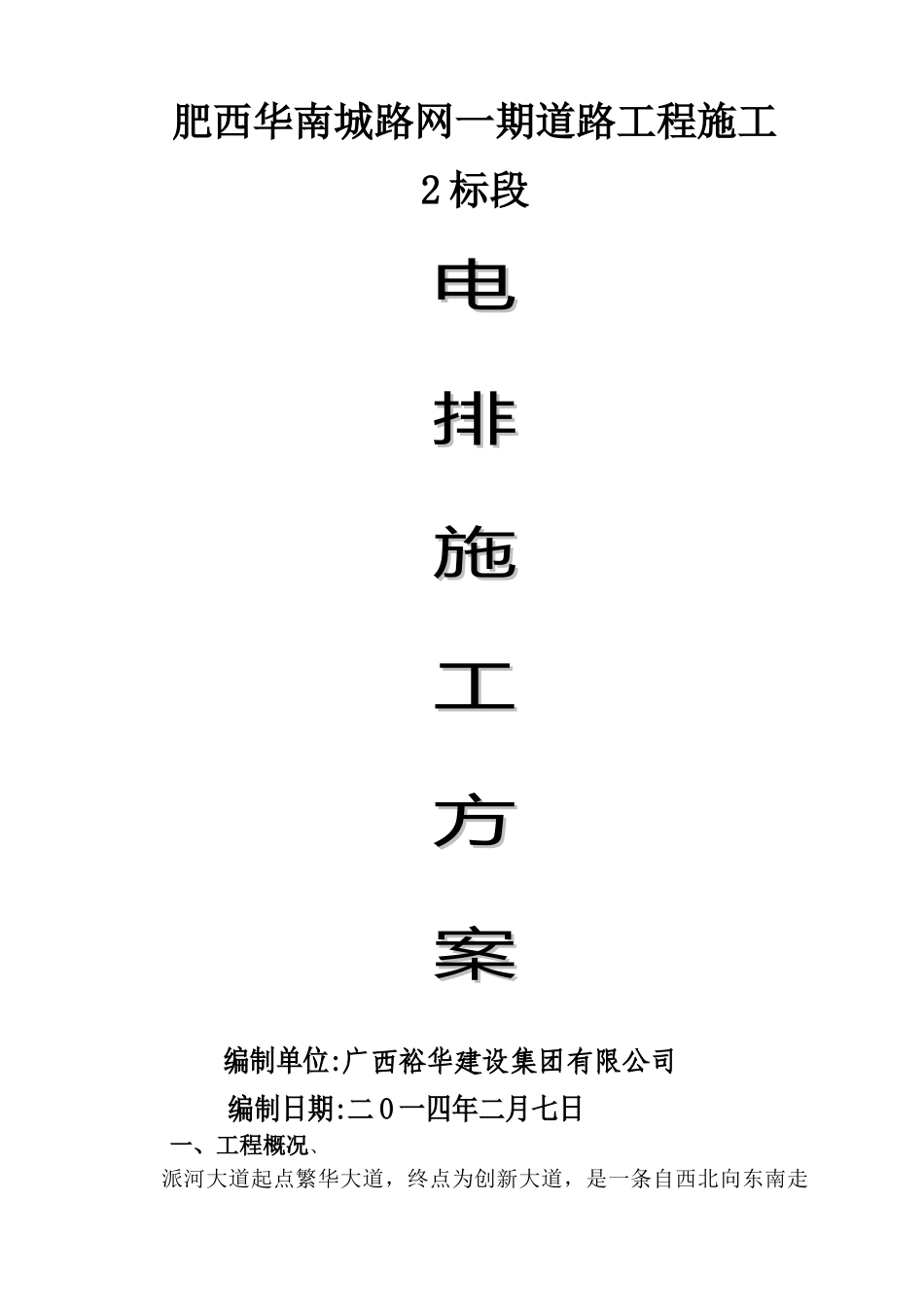

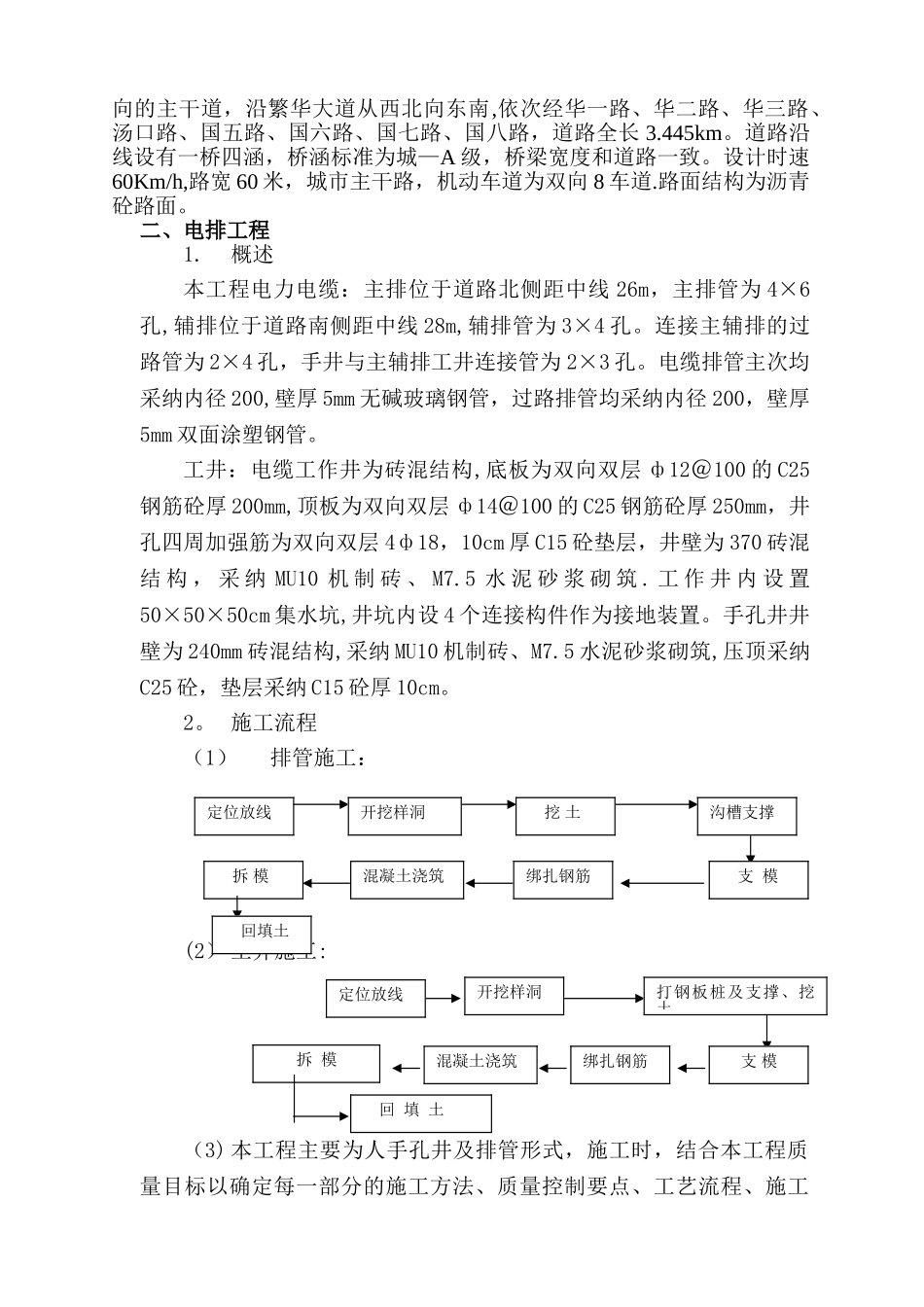

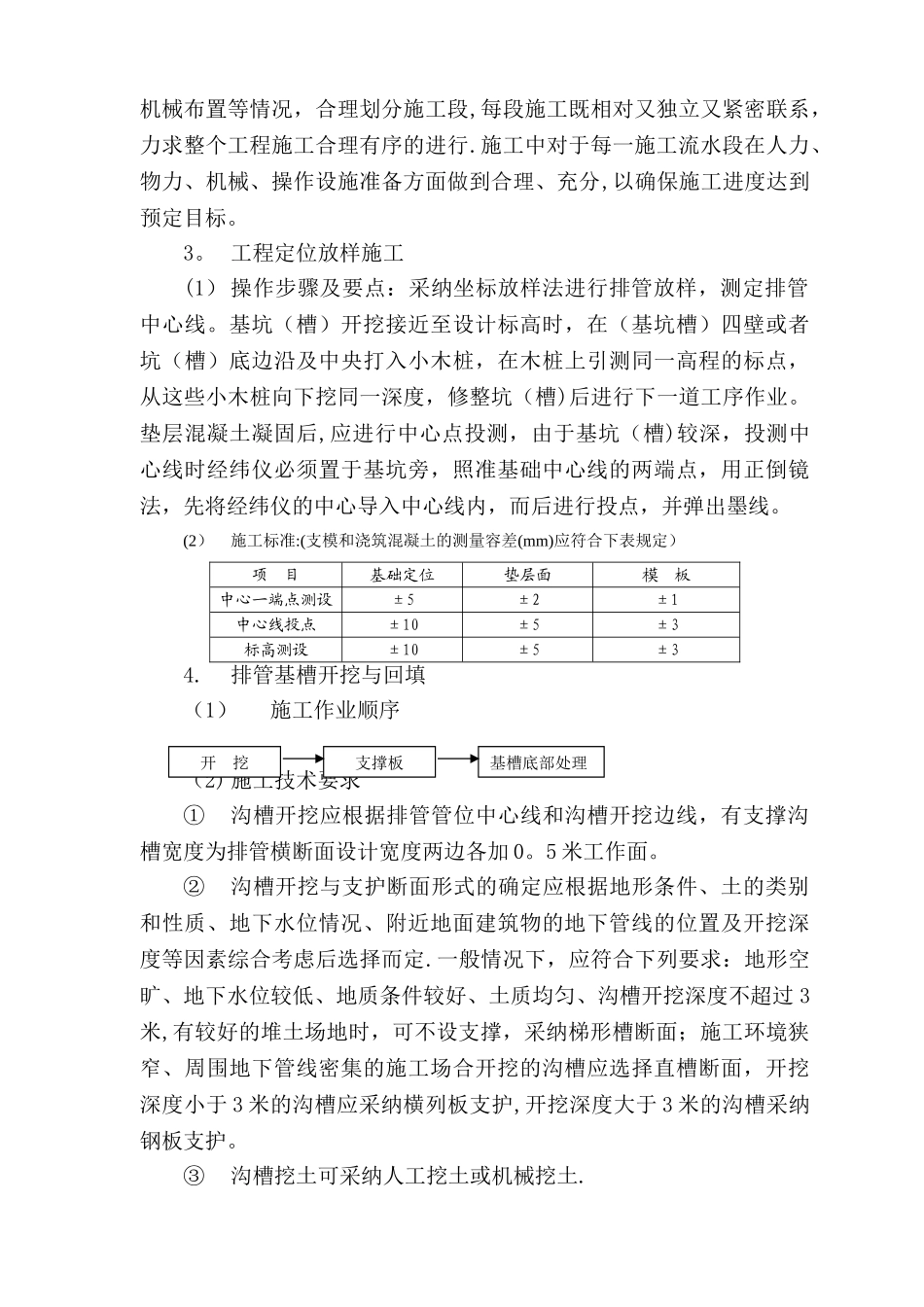

肥西华南城路网一期道路工程施工2 标段电电排排施施工工方方案案 编制单位:广西裕华建设集团有限公司编制日期:二 O 一四年二月七日 一、工程概况、派河大道起点繁华大道，终点为创新大道，是一条自西北向东南走向的主干道，沿繁华大道从西北向东南,依次经华一路、华二路、华三路、汤口路、国五路、国六路、国七路、国八路，道路全长 3.445km。道路沿线设有一桥四涵，桥涵标准为城—A 级，桥梁宽度和道路一致。设计时速60Km/h,路宽 60 米，城市主干路，机动车道为双向 8 车道.路面结构为沥青砼路面。二、电排工程1.概述本工程电力电缆：主排位于道路北侧距中线 26m，主排管为 4×6孔,辅排位于道路南侧距中线 28m,辅排管为 3×4 孔。连接主辅排的过路管为 2×4 孔，手井与主辅排工井连接管为 2×3 孔。电缆排管主次均采纳内径 200,壁厚 5mm 无碱玻璃钢管，过路排管均采纳内径 200，壁厚5mm 双面涂塑钢管。 工井：电缆工作井为砖混结构,底板为双向双层 ф12＠100 的 C25钢筋砼厚 200mm,顶板为双向双层 ф14＠100 的 C25 钢筋砼厚 250mm，井孔四周加强筋为双向双层 4ф18，10cm 厚 C15 砼垫层，井壁为 370 砖混结 构 ， 采 纳 MU10 机 制 砖 、 M7.5 水 泥 砂 浆 砌 筑 . 工 作 井 内 设 置50×50×50cm 集水坑,井坑内设 4 个连接构件作为接地装置。手孔井井壁为 240mm 砖混结构,采纳 MU10 机制砖、M7.5 水泥砂浆砌筑,压顶采纳C25 砼，垫层采纳 C15 砼厚 10cm。2。 施工流程（1）排管施工： (2） 工井施工:（3) 本工程主要为人手孔井及排管形式，施工时，结合本工程质量目标以确定每一部分的施工方法、质量控制要点、工艺流程、施工定位放线沟槽支撑挖 土开挖样洞混凝土浇筑绑扎钢筋支 模拆 模回填土定位放线回 填 土拆 模混凝土浇筑绑扎钢筋支 模打钢板桩及支撑、挖土开挖样洞机械布置等情况，合理划分施工段,每段施工既相对又独立又紧密联系，力求整个工程施工合理有序的进行.施工中对于每一施工流水段在人力、物力、机械、操作设施准备方面做到合理、充分,以确保施工进度达到预定目标。3。 工程定位放样施工(1） 操作步骤及要点：采纳坐标放样法进行排管放样，测定排管中心线。基坑（槽）开挖接近至设计标高时，在（基坑槽）四壁或者坑（槽）底边沿及中央打入小木桩，在木桩上引测同一高程的标点，从这些小木桩向下挖同一深度，修整坑（槽)后进行下一道...
