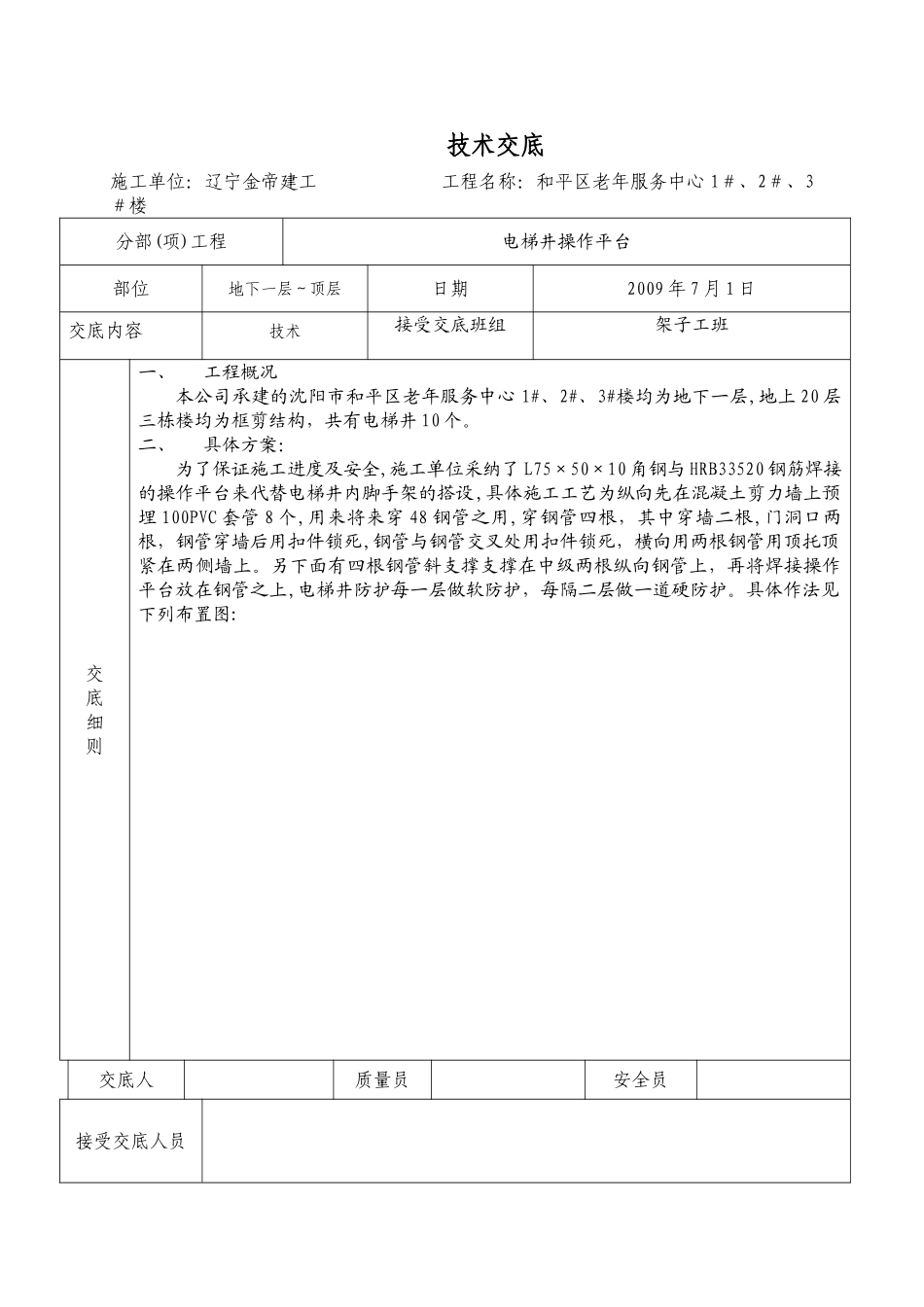

电梯井操作平台技术交底_第1页
1/3

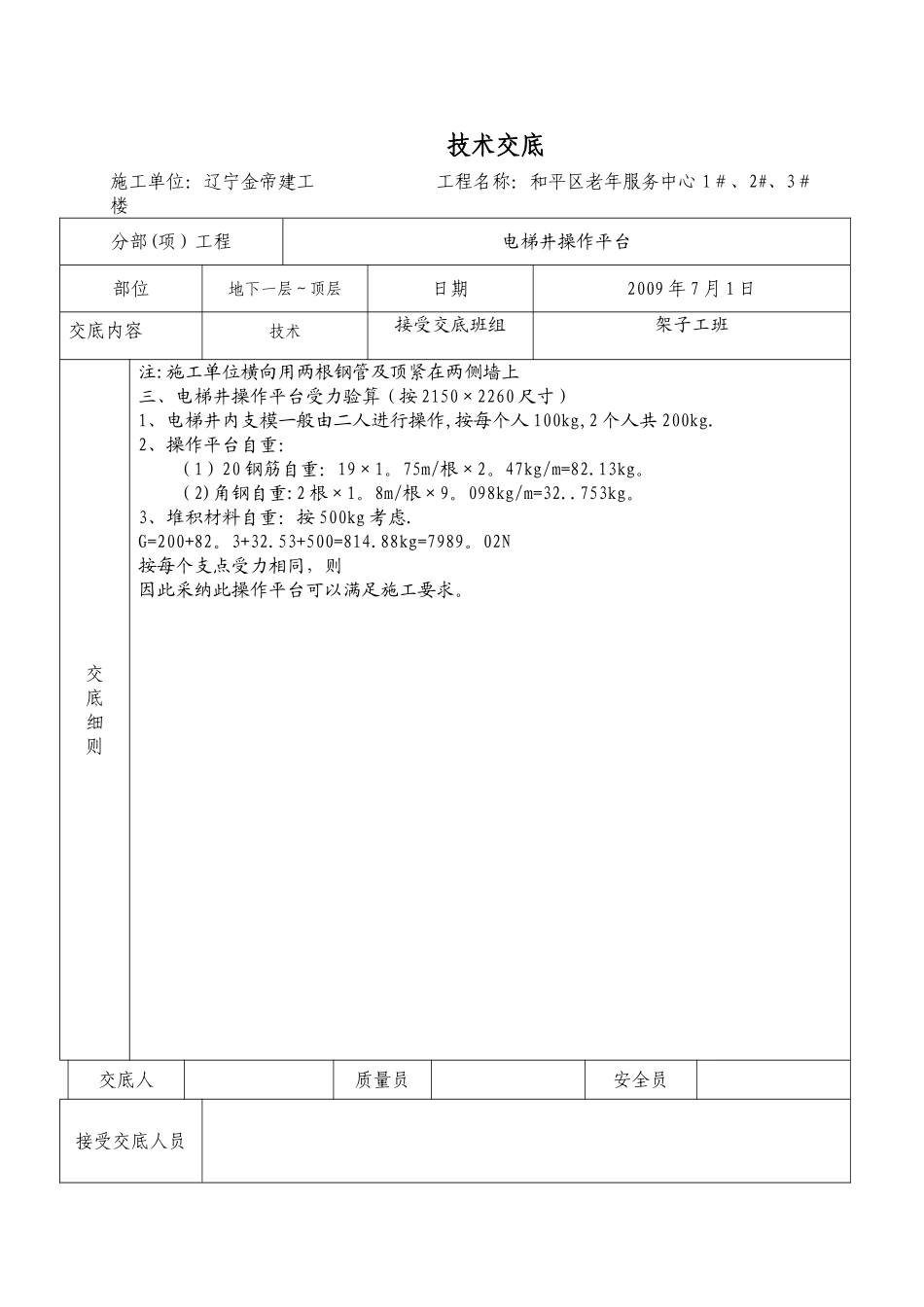

电梯井操作平台技术交底_第2页
2/3
电梯井操作平台技术交底_第3页
3/3
技术交底施工单位:辽宁金帝建工 工程名称:和平区老年服务中心 1#、2#、3#楼分部(项)工程电梯井操作平台部位地下一层~顶层日期2009 年 7 月 1 日交底内容技术接受交底班组架子工班交底细则一、工程概况本公司承建的沈阳市和平区老年服务中心 1#、2#、3#楼均为地下一层,地上 20 层三栋楼均为框剪结构,共有电梯井 10 个。二、具体方案: 为了保证施工进度及安全,施工单位采纳了 L75×50×10 角钢与 HRB33520 钢筋焊接的操作平台来代替电梯井内脚手架的搭设,具体施工工艺为纵向先在混凝土剪力墙上预埋 100PVC 套管 8 个,用来将来穿 48 钢管之用,穿钢管四根,其中穿墙二根,门洞口两根,钢管穿墙后用扣件锁死,钢管与钢管交叉处用扣件锁死,横向用两根钢管用顶托顶紧在两侧墙上。另下面有四根钢管斜支撑支撑在中级两根纵向钢管上,再将焊接操作平台放在钢管之上,电梯井防护每一层做软防护,每隔二层做一道硬防护。具体作法见下列布置图:交底人质量员安全员接受交底人员技术交底施工单位:辽宁金帝建工 工程名称:和平区老年服务中心 1#、2#、3#楼分部(项)工程电梯井操作平台部位地下一层~顶层日期2009 年 7 月 1 日交底内容技术接受交底班组架子工班交底细则注:施工单位横向用两根钢管及顶紧在两侧墙上三、电梯井操作平台受力验算(按 2150×2260 尺寸)1、电梯井内支模一般由二人进行操作,按每个人 100kg,2 个人共 200kg.2、操作平台自重:(1)20 钢筋自重:19×1。75m/根×2。47kg/m=82.13kg。(2)角钢自重:2 根×1。8m/根×9。098kg/m=32..753kg。3、堆积材料自重:按 500kg 考虑.G=200+82。3+32.53+500=814.88kg=7989。02N按每个支点受力相同,则因此采纳此操作平台可以满足施工要求。交底人质量员安全员接受交底人员
