电气一次试验作业指导书.

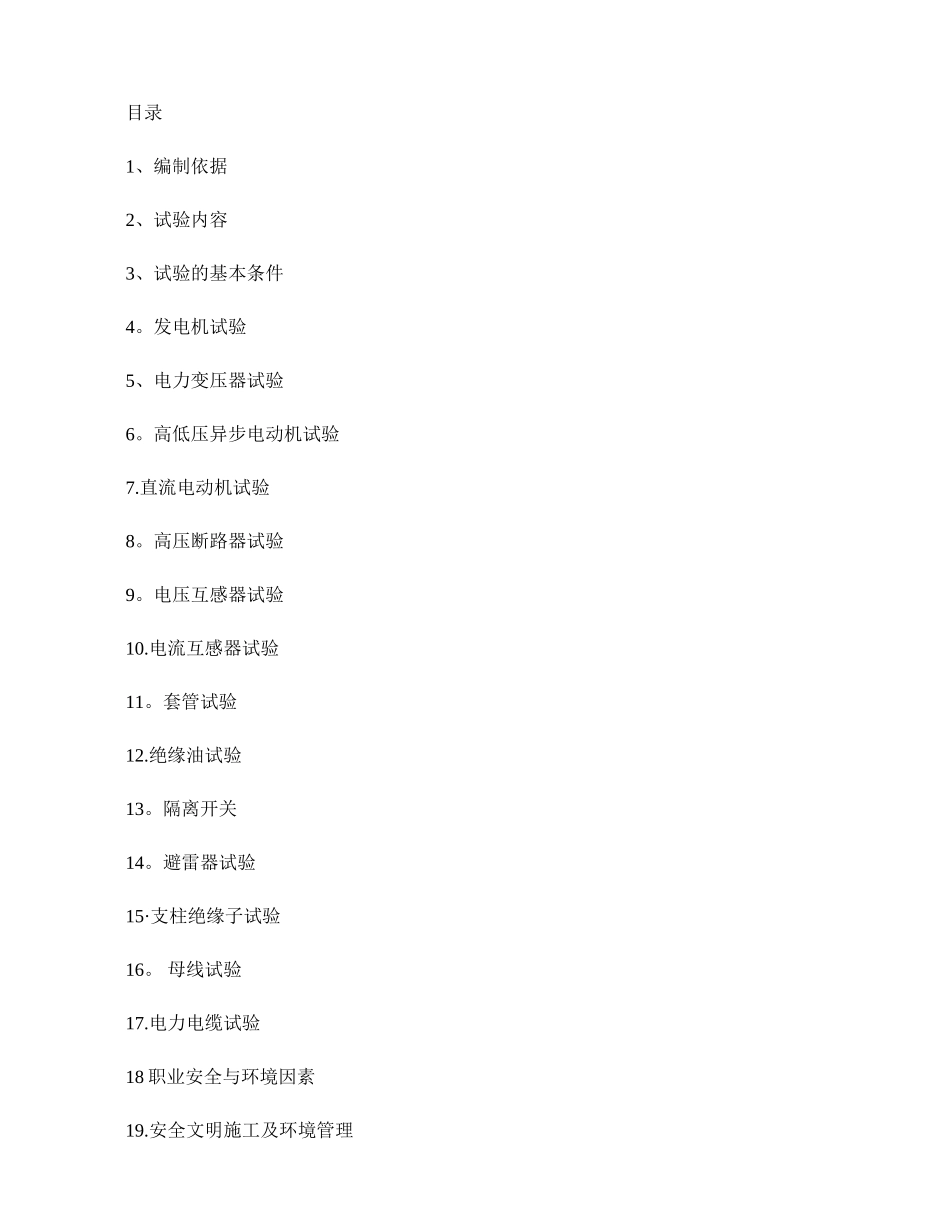

电气一次试验作业指导书._第1页
1/31

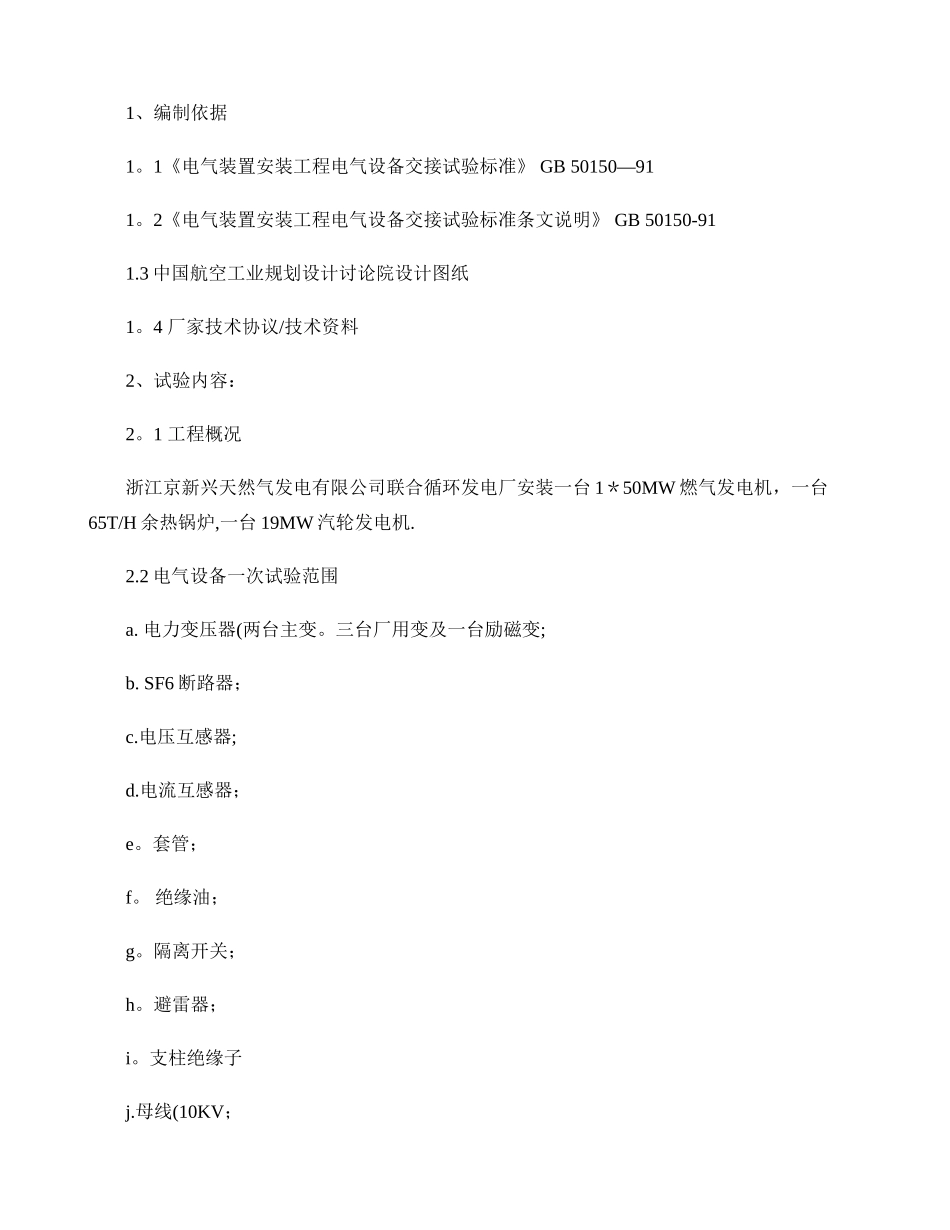

电气一次试验作业指导书._第2页
2/31

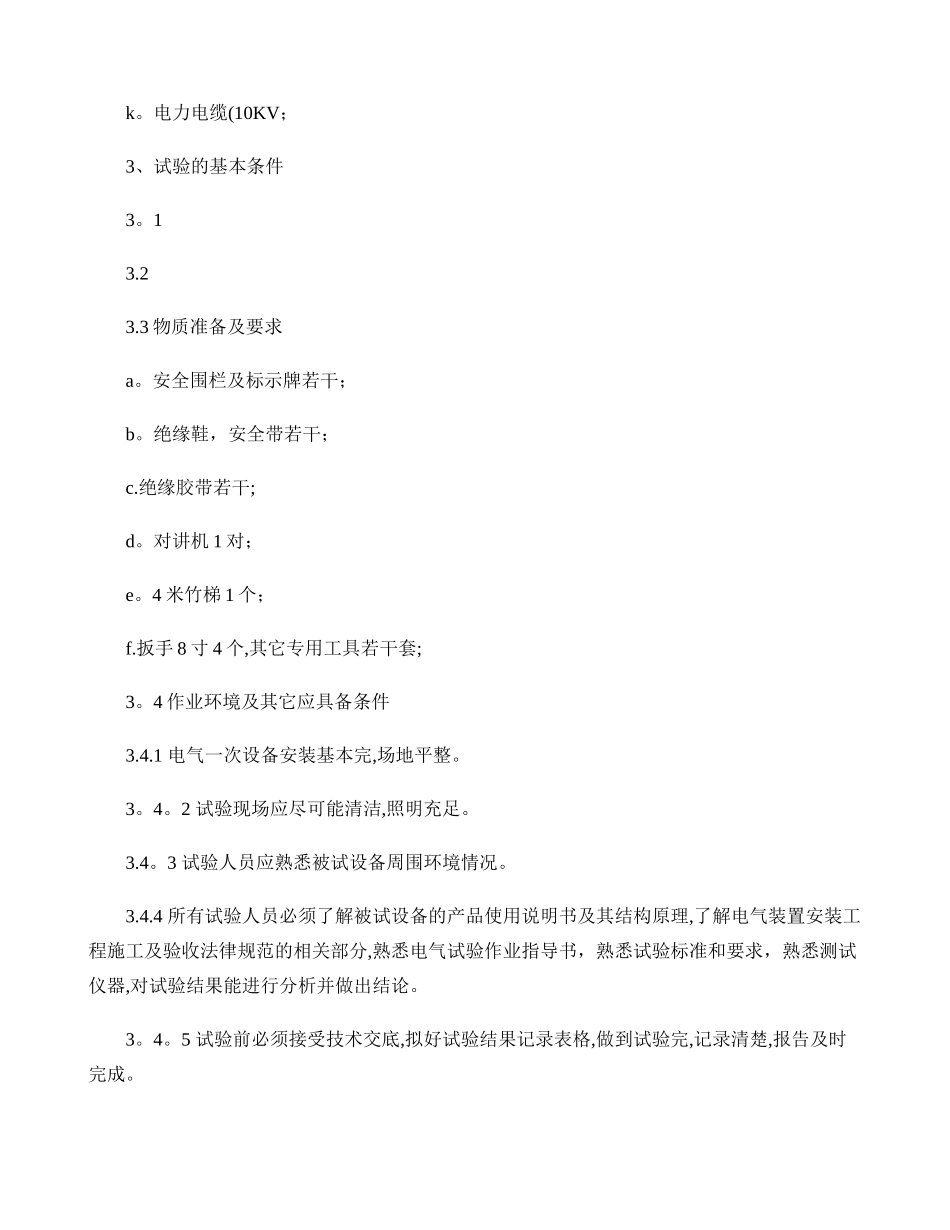

电气一次试验作业指导书._第3页
3/31
目录1、编制依据2、试验内容3、试验的基本条件4。发电机试验5、电力变压器试验6。高低压异步电动机试验7.直流电动机试验8。高压断路器试验9。电压互感器试验10.电流互感器试验11。套管试验12.绝缘油试验13。隔离开关14。避雷器试验15·支柱绝缘子试验16 。 母线试验17.电力电缆试验18 职业安全与环境因素19.安全文明施工及环境管理1、编制依据1。1 《电气装置安装工程电气设备交接试验标准》 GB 50150—911。2 《电气装置安装工程电气设备交接试验标准条文说明》 GB 50150-911.3 中国航空工业规划设计讨论院设计图纸1。4 厂家技术协议/技术资料2、试验内容:2。1 工程概况浙江京新兴天然气发电有限公司联合循环发电厂安装一台 1*50MW 燃气发电机,一台65T/H 余热锅炉,一台 19MW 汽轮发电机.2.2 电气设备一次试验范围a. 电力变压器(两台主变。三台厂用变及一台励磁变;b. SF6 断路器;c.电压互感器;d.电流互感器;e。套管;f 。 绝缘油;g。隔离开关;h。避雷器;i。支柱绝缘子j.母线(10KV;k。电力电缆(10KV;3、试验的基本条件3。13.23.3 物质准备及要求a。安全围栏及标示牌若干;b。绝缘鞋,安全带若干;c.绝缘胶带若干;d。对讲机 1 对;e。4 米竹梯 1 个;f.扳手 8 寸 4 个,其它专用工具若干套;3。4 作业环境及其它应具备条件3.4.1 电气一次设备安装基本完,场地平整。3。4。2 试验现场应尽可能清洁,照明充足。3.4。3 试验人员应熟悉被试设备周围环境情况。3.4.4 所有试验人员必须了解被试设备的产品使用说明书及其结构原理,了解电气装置安装工程施工及验收法律规范的相关部分,熟悉电气试验作业指导书,熟悉试验标准和要求,熟悉测试仪器,对试验结果能进行分析并做出结论。3。4。5 试验前必须接受技术交底,拟好试验结果记录表格,做到试验完,记录清楚,报告及时完成。3.4。6 试验设备应接地良好,试验人员应有良好的绝缘保护措施, 所使用的工具应有绝缘把手。3。4。7 试验必须有操作人、监护人至少各一名,并在试验前分工明确.在进行较复杂试验时, 所有成员分工应职责明确, 以便工作顺利进行,一旦发现意外时能及时处理。3.4.8 试验电源要求电压稳定,容量足够,试验接线要考虑操作方便,无论出现故障或每次试验结束均应能及时断开电源。接线时要有防止短路、接地的保护装置,电源导线绝缘应良好并敷设合理,以免受损坏及造成触电危险.3。4。9 试验设备的选择要注意型式、容量、规格,仪表选择要注意型...
