电气仪表工程安装施工方案

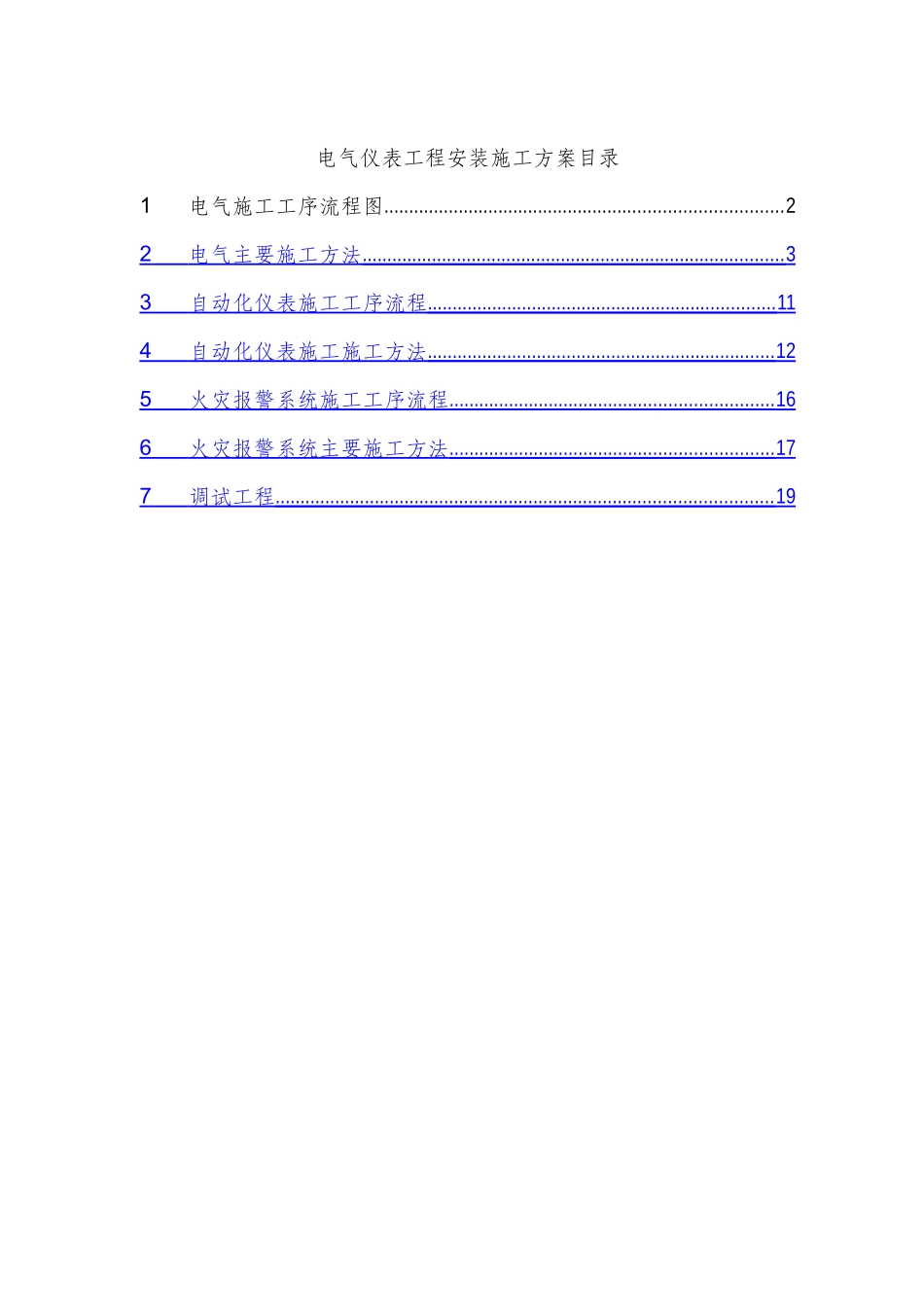

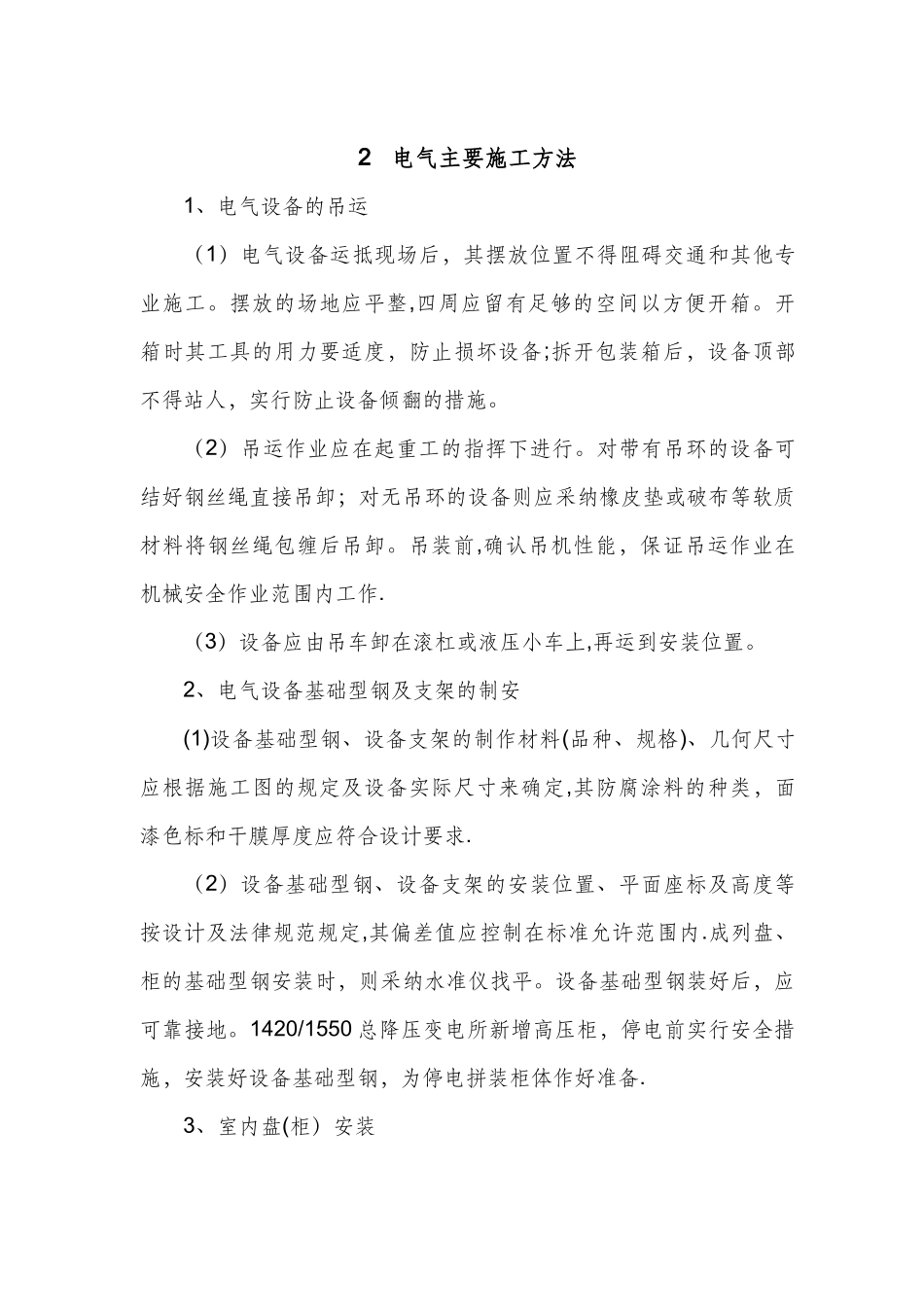

电气仪表工程安装施工方案目录1电气施工工序流程图................................................................................22 电气主要施工方法 ..................................................................................... 3 3 自动化仪表施工工序流程 ...................................................................... 11 4 自动化仪表施工施工方法 ...................................................................... 12 5 火灾报警系统施工工序流程 ................................................................. 16 6 火灾报警系统主要施工方法 ................................................................. 17 7 调试工程 .................................................................................................... 19 1电气施工工序流程图2电气主要施工方法1、电气设备的吊运（1）电气设备运抵现场后，其摆放位置不得阻碍交通和其他专业施工。摆放的场地应平整,四周应留有足够的空间以方便开箱。开箱时其工具的用力要适度，防止损坏设备;拆开包装箱后，设备顶部不得站人，实行防止设备倾翻的措施。（2）吊运作业应在起重工的指挥下进行。对带有吊环的设备可结好钢丝绳直接吊卸；对无吊环的设备则应采纳橡皮垫或破布等软质材料将钢丝绳包缠后吊卸。吊装前,确认吊机性能，保证吊运作业在机械安全作业范围内工作.（3）设备应由吊车卸在滚杠或液压小车上,再运到安装位置。2、电气设备基础型钢及支架的制安(1)设备基础型钢、设备支架的制作材料(品种、规格)、几何尺寸应根据施工图的规定及设备实际尺寸来确定,其防腐涂料的种类，面漆色标和干膜厚度应符合设计要求.（2）设备基础型钢、设备支架的安装位置、平面座标及高度等按设计及法律规范规定,其偏差值应控制在标准允许范围内.成列盘、柜的基础型钢安装时，则采纳水准仪找平。设备基础型钢装好后，应可靠接地。1420/1550 总降压变电所新增高压柜，停电前实行安全措施，安装好设备基础型钢，为停电拼装柜体作好准备.3、室内盘(柜）安装（1）高压柜的安装：如下图所示.高压柜安装示意图（2）低压柜的安装：如下图所示。低压柜安装示意图4、桥式起重机电气设备安装（1）起重机电气设备安装前，应核对设备尺寸；设备的安装部位、方向及管线位置,应符合设计和设备技术条件的要求。(3）行程限位开关的...
