电气及仪表工程施工工艺

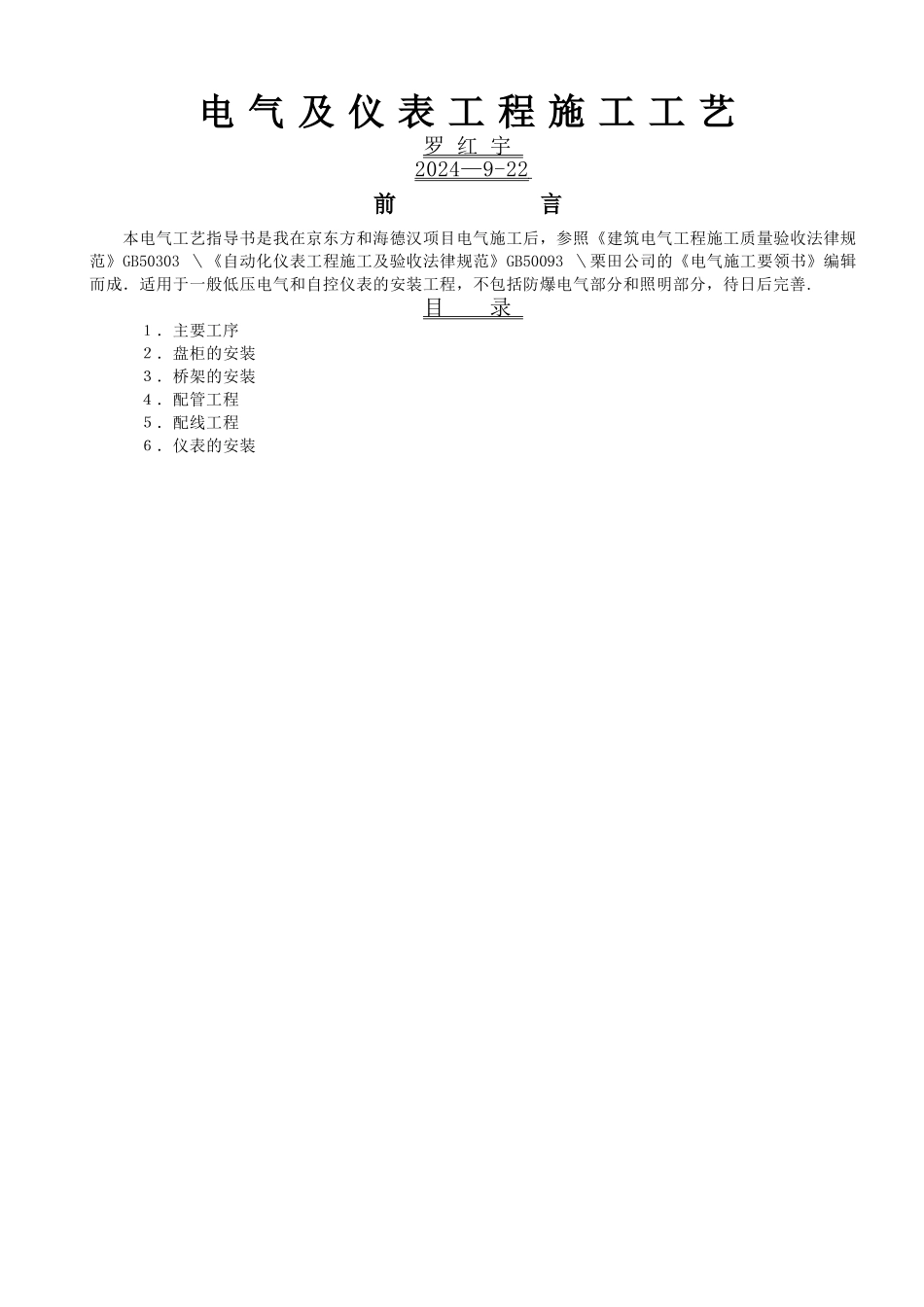

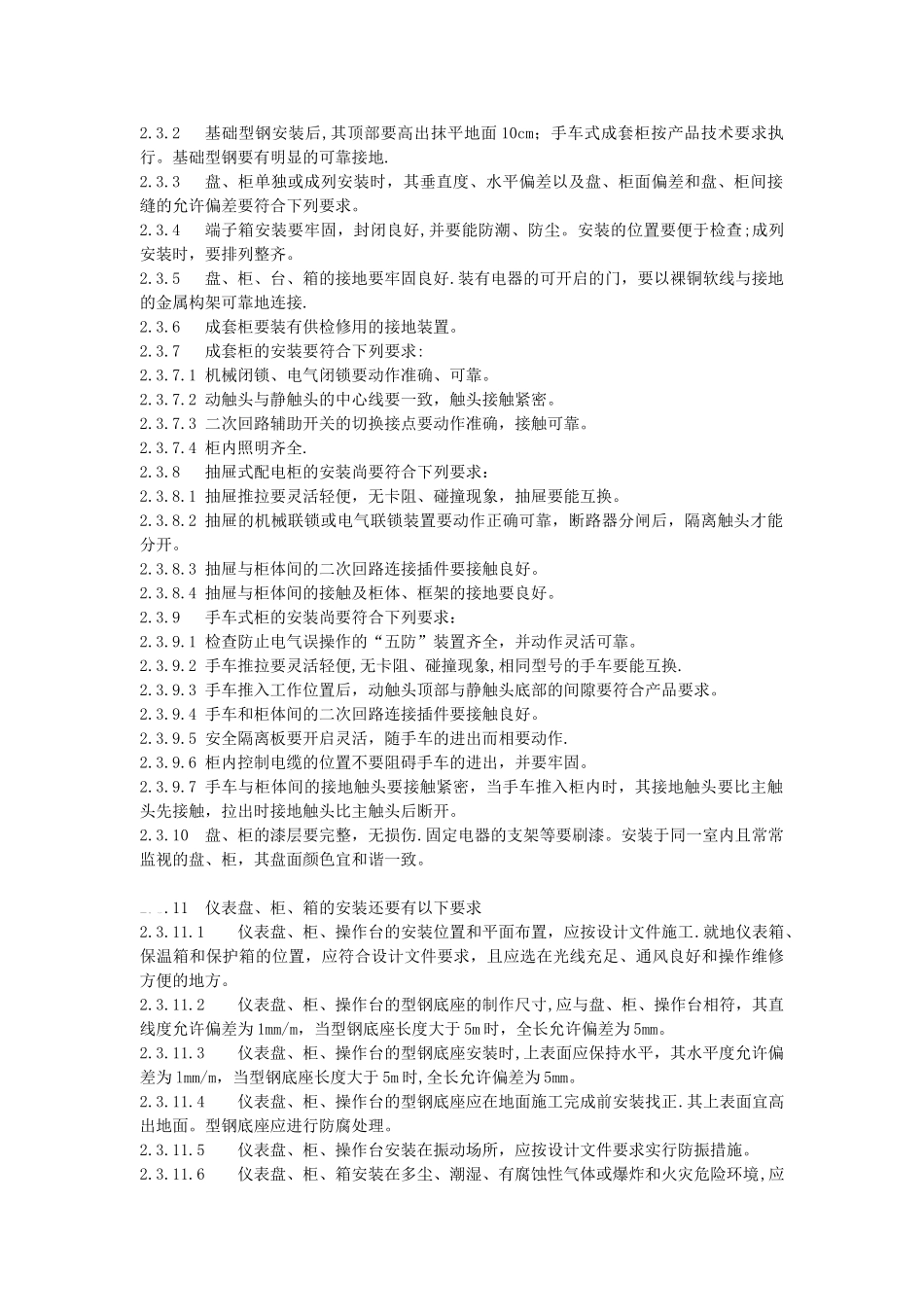

电 气 及 仪 表 工 程 施 工 工 艺罗 红 宇2024—9-22 前 言 本电气工艺指导书是我在京东方和海德汉项目电气施工后，参照《建筑电气工程施工质量验收法律规范》GB50303 ＼《自动化仪表工程施工及验收法律规范》GB50093 ＼栗田公司的《电气施工要领书》编辑而成．适用于一般低压电气和自控仪表的安装工程，不包括防爆电气部分和照明部分，待日后完善.目 录１．主要工序２．盘柜的安装３．桥架的安装４．配管工程５．配线工程６．仪表的安装1主要工序2盘柜的安装2.1 总则2.1.1本工法适用于各类配电盘、保护盘、控制盘、屏、台、箱和成套柜等。2.1.2盘、柜装置及二次回路结线的安装工程要按已批准的设计进行施工。2.1.3盘、柜等在搬运和安装时要实行防震、防潮、防止框架变形和漆面受损等安全措施,必要时可将装置性设备和易损元件拆下单独包装运输。当产品有特别要求时，尚要符合产品技术文件的规定。2.1.4盘、柜要存放在室内或能避雨、雪、风、沙的干燥场所.对有特别保管要求的装置性设备和电气元件，要按规定保管。2.1.5采纳的设备和器材，必须是符合国家现行技术标准的合格产品，并有合格证件。设备要有铭牌。2.1.6设备和器材到达现场后,要在规定期限内作验收检查，并要符合下列要求：2.1.6.1 包装及密封良好。2.1.6.2 开箱检查型号、规格符合设计要求，设备无损伤，附件、备件齐全。2.1.6.3 产品的技术文件齐全。2.1.6.4 外观检查合格。2.1.7施工中的安全技术措施,要符合本工法和国家现行有关安全技术标准及产品技术文件的规定。2.1.8与盘、柜装置安装工程有关的建筑工程的施工，要符合下列要求.2.1.8.1 设备安装前建筑工程要具备下列条件：2.1.8.1.1屋顶、楼板施工完毕，不得渗漏。2.1.8.1.2结束室内地面工作,室内沟道无积水、杂物.2.1.8.1.3预埋件及预留孔符合设计要求，预埋件要牢固。2.1.8.1.4门窗安装完毕。2.1.8.1.5进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束。2.1.8.2 对有特别要求的设备，安装调试前建筑工程要具备下列条件。2.1.8.2.1有装饰工作完毕，清扫洁净。2.1.8.2.2装有空调或通风装置等特别设施的，要安装完毕，投入运行。2.1.8.3 设备安装用的紧固件，要用镀锌制品，并宜采纳标准件。2.1.8.4 盘、柜内接线的颜色：低压（380V）相线采纳黄、绿、红；零线采纳蓝色；PE 线采纳黄绿双色。2.1.8.5 安装调试完毕后，建筑物中的预留孔洞及电缆管口，要做好封堵。2....
