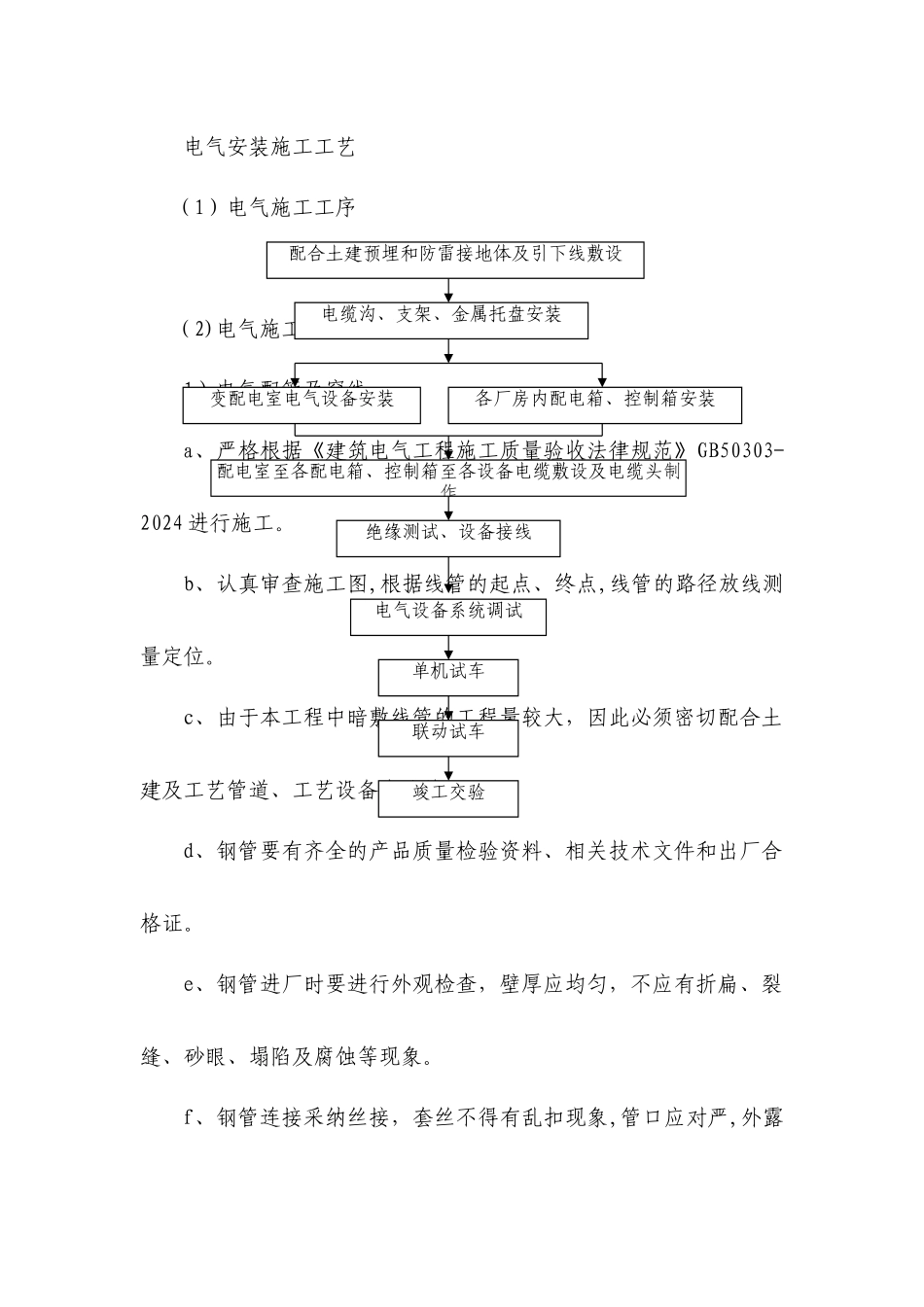

电气安装施工工艺（1）电气施工工序（2)电气施工主要方法1）电气配管及穿线a、严格根据《建筑电气工程施工质量验收法律规范》GB50303-2024 进行施工。b、认真审查施工图,根据线管的起点、终点,线管的路径放线测量定位。c、由于本工程中暗敷线管的工程量较大，因此必须密切配合土建及工艺管道、工艺设备专业施工。d、钢管要有齐全的产品质量检验资料、相关技术文件和出厂合格证。e、钢管进厂时要进行外观检查，壁厚应均匀，不应有折扁、裂缝、砂眼、塌陷及腐蚀等现象。f、钢管连接采纳丝接，套丝不得有乱扣现象,管口应对严,外露竣工交验联动试车单机试车电气设备系统调试绝缘测试、设备接线配电室至各配电箱、控制箱至各设备电缆敷设及电缆头制作各厂房内配电箱、控制箱安装变配电室电气设备安装电缆沟、支架、金属托盘安装配合土建预埋和防雷接地体及引下线敷设丝扣不得多于 2 扣,管口应光滑平整，管内无铁屑、毛刺,并且无堵塞现象。接头牢固紧密，并实行密封措施。g、线管接地连接采纳新的管卡跨接连接技术，塑料 PVC 管用直接头粘接牢固。h、线管的弯曲半径满足 R≥10D。i、线管经过建筑物的变形缝（包括沉降缝隙、伸缩缝、抗震缝）处，均在变形缝两侧各设一个接线箱盒。j、线管入盒（箱）时,均在盒(箱)内外两侧各加设一个锁紧螺母。k、明配线管用管卡,镀锌管用骑马卡,塑料 PVC 管用 U 形管卡固定。l、在线管预埋完后,未穿线缆前，管口用塑料堵头或其它物体封堵。m、导线在线管内不得有接头和扭结，在箱（盒）内均按规定留有余量，穿线管不进入箱（盒）的管口应作好密封处理。n、所有导线均应连接牢固，绑扎严密绝缘良好,不伤线芯，导线之间及导线对地间的绝缘电阻必须大于 0.5 兆欧。o、在进行管内穿线时，应由两人配合进行，配合时动作应协调，不可硬拉或硬送。2）电缆桥架安装a、根据设计图纸确定出各电缆桥架的安装位置.b、根据电缆桥架的规格大小及安装位置，制作相应的型钢支吊架，采纳金属膨胀螺栓固定，支吊架跨距小于 2m。c、电缆桥架采纳专用连接板连接,接头处缝隙要紧密平直，并用 10mm2 软铜线作跨接地线，与接地系统可靠连接。d、电缆桥架安装要横平竖直，固定牢固.3)、母线槽安装a.母线槽的安装采纳吊装方式，应在支、吊架安装固定好以后进行。母线槽的连接采纳连接片，并用 M6×20 的螺丝固定。b。母线槽的安装高度应高于地面 2.5m，且母线槽上部距顶部或其它障碍物的距离不应小于 0.3m。c。母线槽的外观应满...
