电气安装施工工艺图文全解析

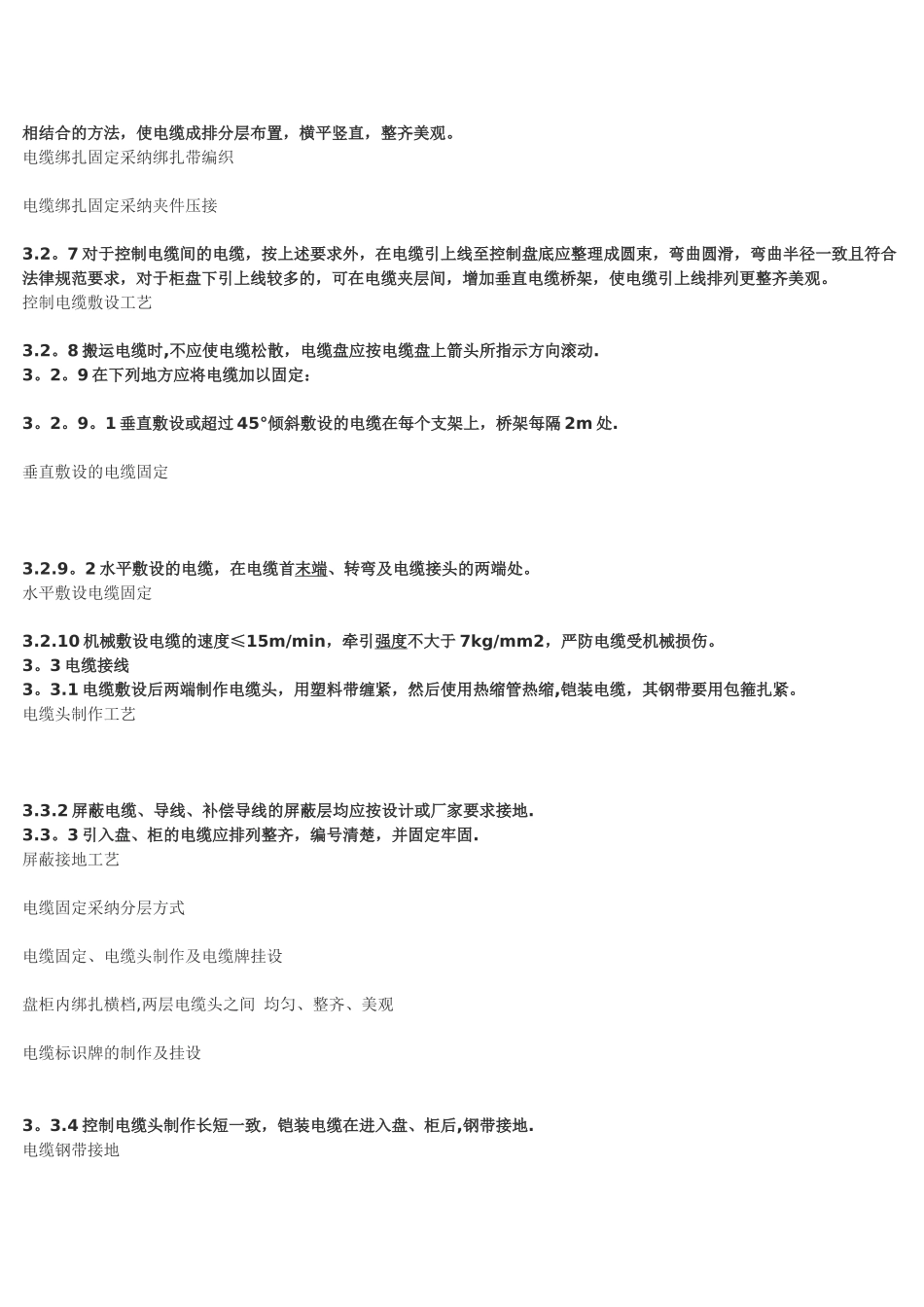

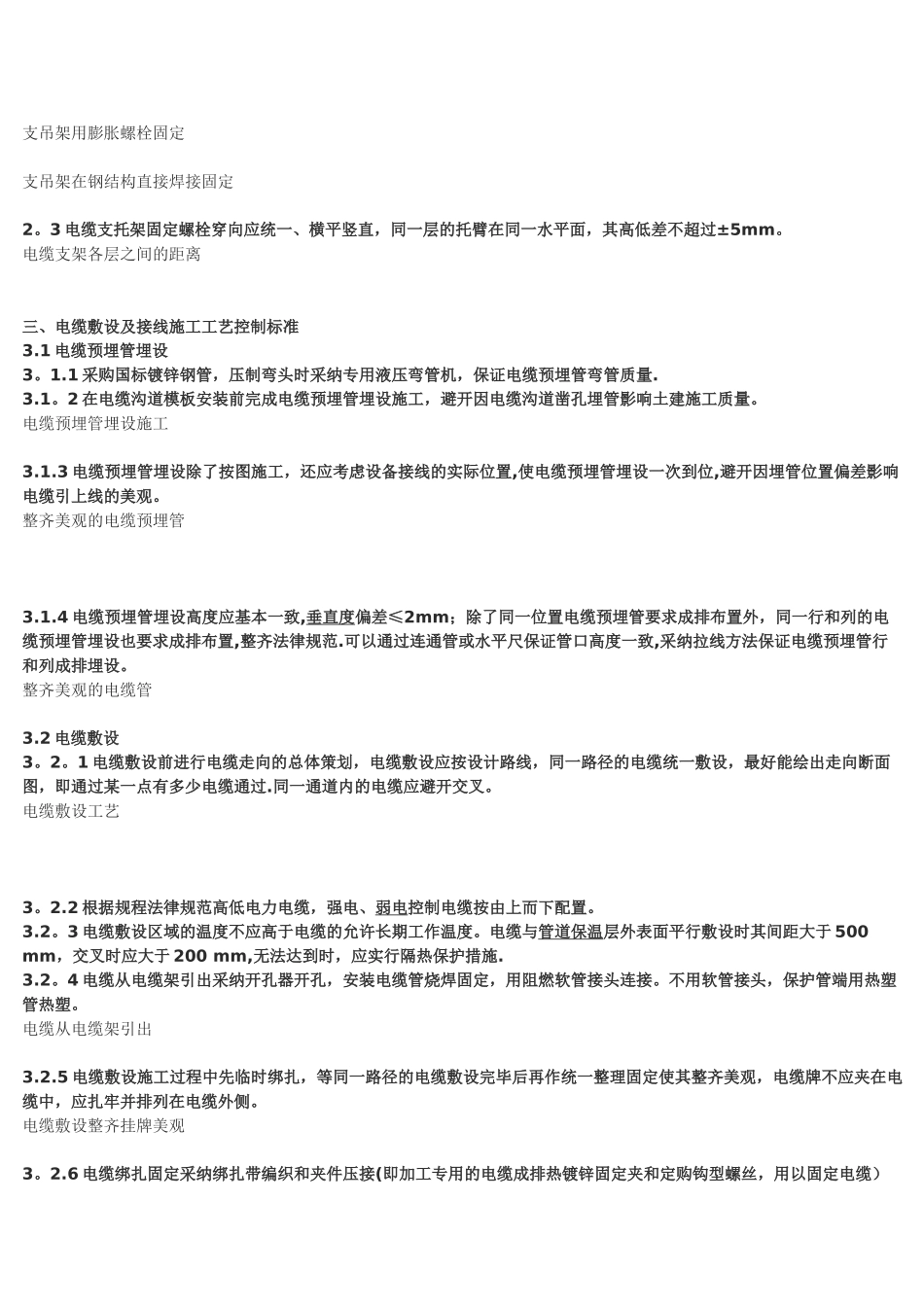

电气安装施工工艺图文全解析从以下八个方面图文解读电气 安装 工艺 控制标准：一、盘、台、开关柜安装二、电缆桥架施工三、电缆敷设及接线施工四、架空线及设备跳线施工五、电力变压器安装六、电气母线安装七、防火封堵施工 八、成品保护意识一、盘、台、开关柜安装工艺控制标准1。1 按设计图纸并根据厂家资料、尺寸误差要求制作盘底座。1.2 立盘的工艺标准应符合设备厂家要求。盘柜位置偏差校正 盘柜基础与地面标高差一致 1.2。1 盘、台底座连接接地地网、盘、台接地采纳接地箱单点接地。盘柜接地 1。2.2 盘、台立好盘后，必须包好防止盘内进灰尘，运行中烧坏卡件。主控电子柜 电子设备配电柜 6KV 手车式开关柜 汽水分析站人工取样盘 二、电缆桥架施工工艺控制标准2。1 根据设计院图纸、电缆敷设清册及现场情况确定电缆桥架的路径、位置、层数、规格。电缆桥架安装工艺 2。2 支吊架一般直接焊在预埋件上，无预埋铁可用膨胀螺栓固定。在钢结构上可直接焊接固定，安装好后应对焊接部位补刷油漆。电缆支架应有明显接地且接地良好.支吊架焊在预埋件 支吊架用膨胀螺栓固定 支吊架在钢结构直接焊接固定 2。3 电缆支托架固定螺栓穿向应统一、横平竖直，同一层的托臂在同一水平面，其高低差不超过±5mm。电缆支架各层之间的距离 三、电缆敷设及接线施工工艺控制标准3.1 电缆预埋管埋设3。1.1 采购国标镀锌钢管，压制弯头时采纳专用液压弯管机，保证电缆预埋管弯管质量.3.1。2 在电缆沟道模板安装前完成电缆预埋管埋设施工，避开因电缆沟道凿孔埋管影响土建施工质量。电缆预埋管埋设施工 3.1.3 电缆预埋管埋设除了按图施工，还应考虑设备接线的实际位置,使电缆预埋管埋设一次到位,避开因埋管位置偏差影响电缆引上线的美观。整齐美观的电缆预埋管 3.1.4 电缆预埋管埋设高度应基本一致,垂直度偏差≤2mm；除了同一位置电缆预埋管要求成排布置外，同一行和列的电缆预埋管埋设也要求成排布置,整齐法律规范.可以通过连通管或水平尺保证管口高度一致,采纳拉线方法保证电缆预埋管行和列成排埋设。整齐美观的电缆管 3.2 电缆敷设3。2。1 电缆敷设前进行电缆走向的总体策划，电缆敷设应按设计路线，同一路径的电缆统一敷设，最好能绘出走向断面图，即通过某一点有多少电缆通过.同一通道内的电缆应避开交叉。电缆敷设工艺 3。2.2 根据规程法律规范高低电力电缆，强电、弱电控制电缆按由上而下配置。3.2。3 电缆敷设区域的温度不...
