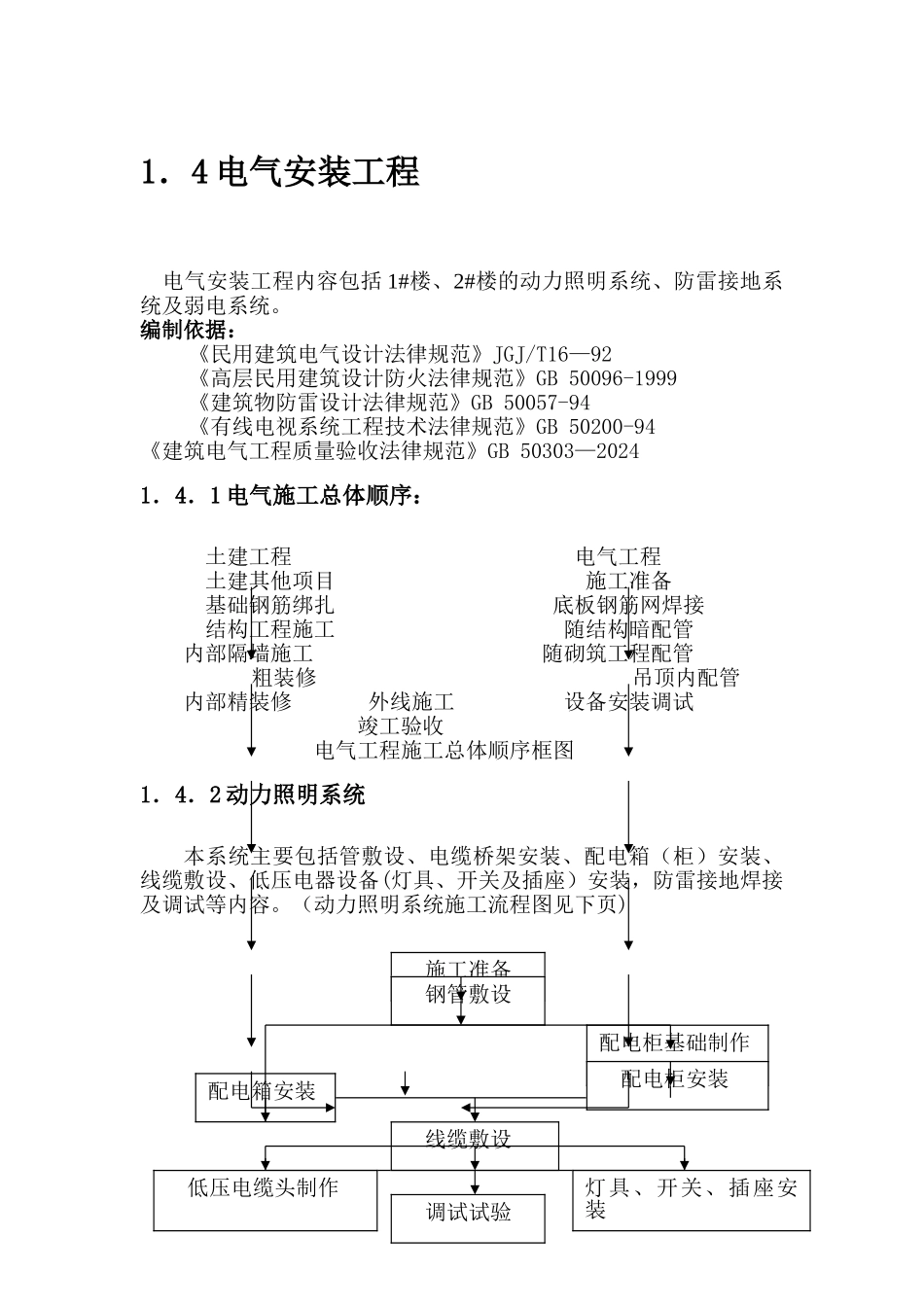

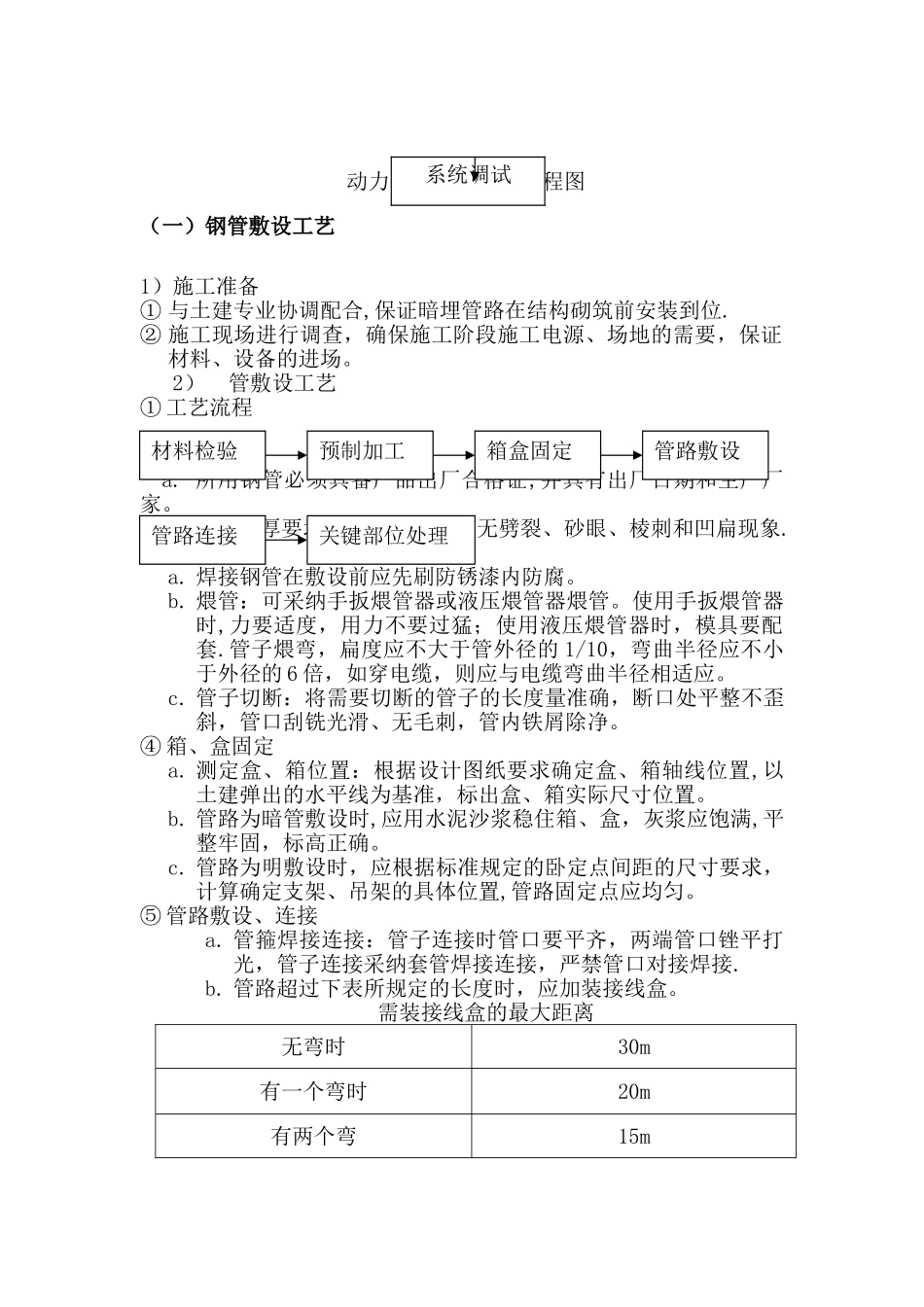

1．4 电气安装工程 电气安装工程内容包括 1#楼、2#楼的动力照明系统、防雷接地系统及弱电系统。编制依据：《民用建筑电气设计法律规范》JGJ/T16—92《高层民用建筑设计防火法律规范》GB 50096-1999《建筑物防雷设计法律规范》GB 50057-94 《有线电视系统工程技术法律规范》GB 50200-94《建筑电气工程质量验收法律规范》GB 50303—20241．4．1 电气施工总体顺序：土建工程 电气工程土建其他项目 施工准备基础钢筋绑扎 底板钢筋网焊接结构工程施工 随结构暗配管内部隔墙施工 随砌筑工程配管粗装修 吊顶内配管内部精装修 外线施工 设备安装调试竣工验收电气工程施工总体顺序框图1．4．2 动力照明系统本系统主要包括管敷设、电缆桥架安装、配电箱（柜）安装、线缆敷设、低压电器设备(灯具、开关及插座）安装，防雷接地焊接及调试等内容。（动力照明系统施工流程图见下页) 配电箱安装灯具、开关、插座安装施工准备钢管敷设配电柜基础制作配电柜安装线缆敷设低压电缆头制作调试试验 动力照明系统施工流程图 （一）钢管敷设工艺1）施工准备① 与土建专业协调配合,保证暗埋管路在结构砌筑前安装到位.② 施工现场进行调查，确保施工阶段施工电源、场地的需要，保证材料、设备的进场。2）管敷设工艺① 工艺流程 ② 材料检查a. 所用钢管必须具备产品出厂合格证,并具有出厂日期和生产厂家。b. 钢管壁厚要均匀，焊缝一致，无劈裂、砂眼、棱刺和凹扁现象.③ 预制加工a. 焊接钢管在敷设前应先刷防锈漆内防腐。b. 煨管：可采纳手扳煨管器或液压煨管器煨管。使用手扳煨管器时,力要适度，用力不要过猛；使用液压煨管器时，模具要配套.管子煨弯，扁度应不大于管外径的 1/10，弯曲半径应不小于外径的 6 倍，如穿电缆，则应与电缆弯曲半径相适应。c. 管子切断：将需要切断的管子的长度量准确，断口处平整不歪斜，管口刮铣光滑、无毛刺，管内铁屑除净。④ 箱、盒固定a. 测定盒、箱位置：根据设计图纸要求确定盒、箱轴线位置,以土建弹出的水平线为基准，标出盒、箱实际尺寸位置。b. 管路为暗管敷设时,应用水泥沙浆稳住箱、盒，灰浆应饱满,平整牢固，标高正确。c. 管路为明敷设时，应根据标准规定的卧定点间距的尺寸要求，计算确定支架、吊架的具体位置,管路固定点应均匀。⑤ 管路敷设、连接a. 管箍焊接连接：管子连接时管口要平齐，两端管口锉平打光，管子连接采纳套管焊接连接，严禁管口对接焊接.b. 管路超过下表所规定的长度...
