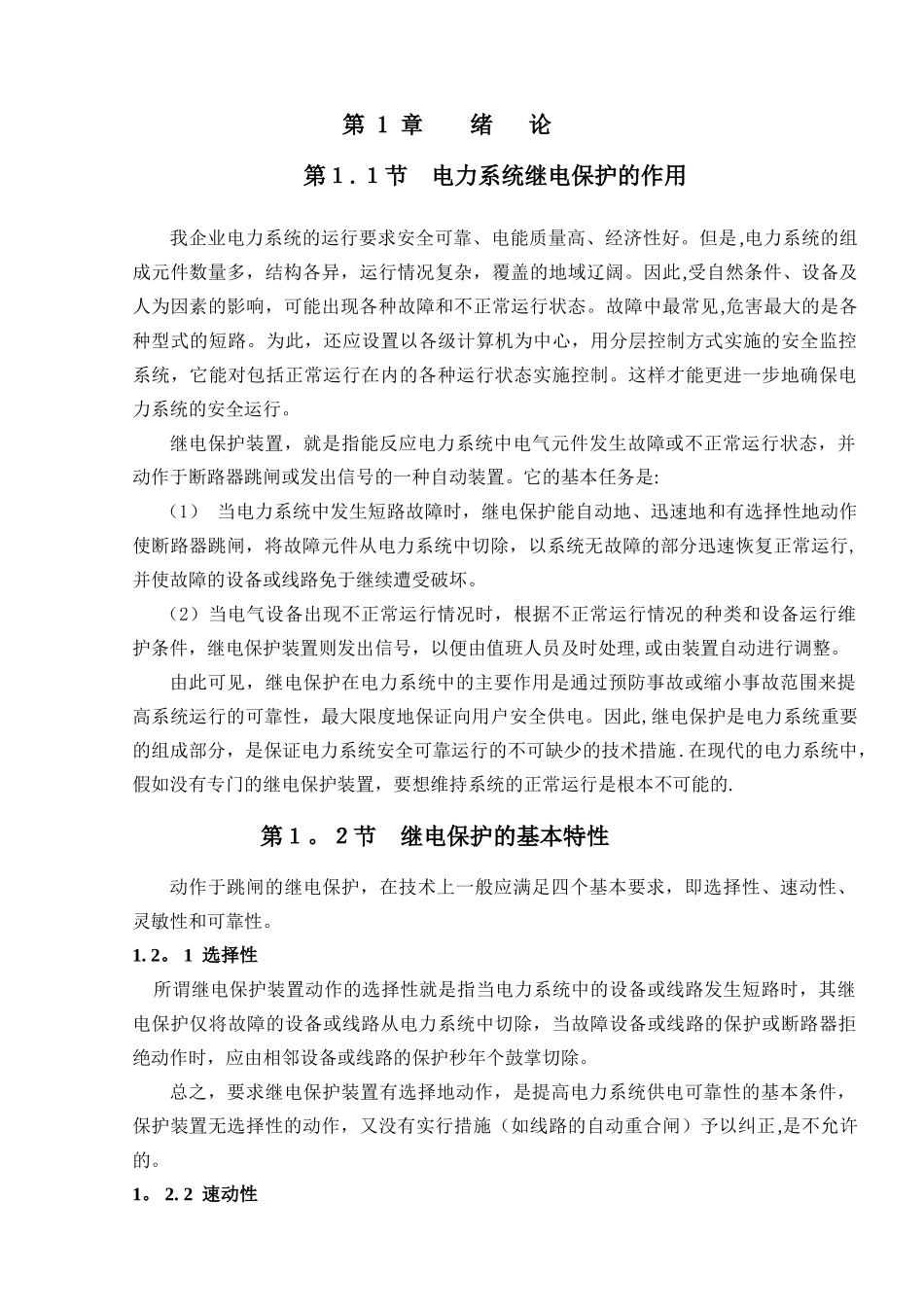

第 1 章 绪 论第１.１节 电力系统继电保护的作用我企业电力系统的运行要求安全可靠、电能质量高、经济性好。但是,电力系统的组成元件数量多，结构各异，运行情况复杂，覆盖的地域辽阔。因此,受自然条件、设备及人为因素的影响，可能出现各种故障和不正常运行状态。故障中最常见,危害最大的是各种型式的短路。为此，还应设置以各级计算机为中心，用分层控制方式实施的安全监控系统，它能对包括正常运行在内的各种运行状态实施控制。这样才能更进一步地确保电力系统的安全运行。继电保护装置，就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。它的基本任务是:（1） 当电力系统中发生短路故障时，继电保护能自动地、迅速地和有选择性地动作使断路器跳闸，将故障元件从电力系统中切除，以系统无故障的部分迅速恢复正常运行,并使故障的设备或线路免于继续遭受破坏。（2）当电气设备出现不正常运行情况时，根据不正常运行情况的种类和设备运行维护条件，继电保护装置则发出信号，以便由值班人员及时处理,或由装置自动进行调整。由此可见，继电保护在电力系统中的主要作用是通过预防事故或缩小事故范围来提高系统运行的可靠性，最大限度地保证向用户安全供电。因此,继电保护是电力系统重要的组成部分，是保证电力系统安全可靠运行的不可缺少的技术措施 .在现代的电力系统中，假如没有专门的继电保护装置，要想维持系统的正常运行是根本不可能的.第１。２节 继电保护的基本特性动作于跳闸的继电保护，在技术上一般应满足四个基本要求，即选择性、速动性、灵敏性和可靠性。1. 2。 1 选择性 所谓继电保护装置动作的选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒绝动作时，应由相邻设备或线路的保护秒年个鼓掌切除。总之，要求继电保护装置有选择地动作，是提高电力系统供电可靠性的基本条件，保护装置无选择性的动作，又没有实行措施（如线路的自动重合闸）予以纠正,是不允许的。1。 2. 2 速动性所谓速动性就是指继电保护装置应能尽快地切除故障。对于反应短路故障的继电保护，要求快速动作的主要理由和必要性在于：（1） 快速切除故障可以提高电力系统并列运行的稳定性。因此，快速切除故障是提高系统并列运行稳定性，防止系统事故的一项重要措施。（4） 快速切除故障可以防止故障的扩大，...
