电气工程概论重点VIP专享

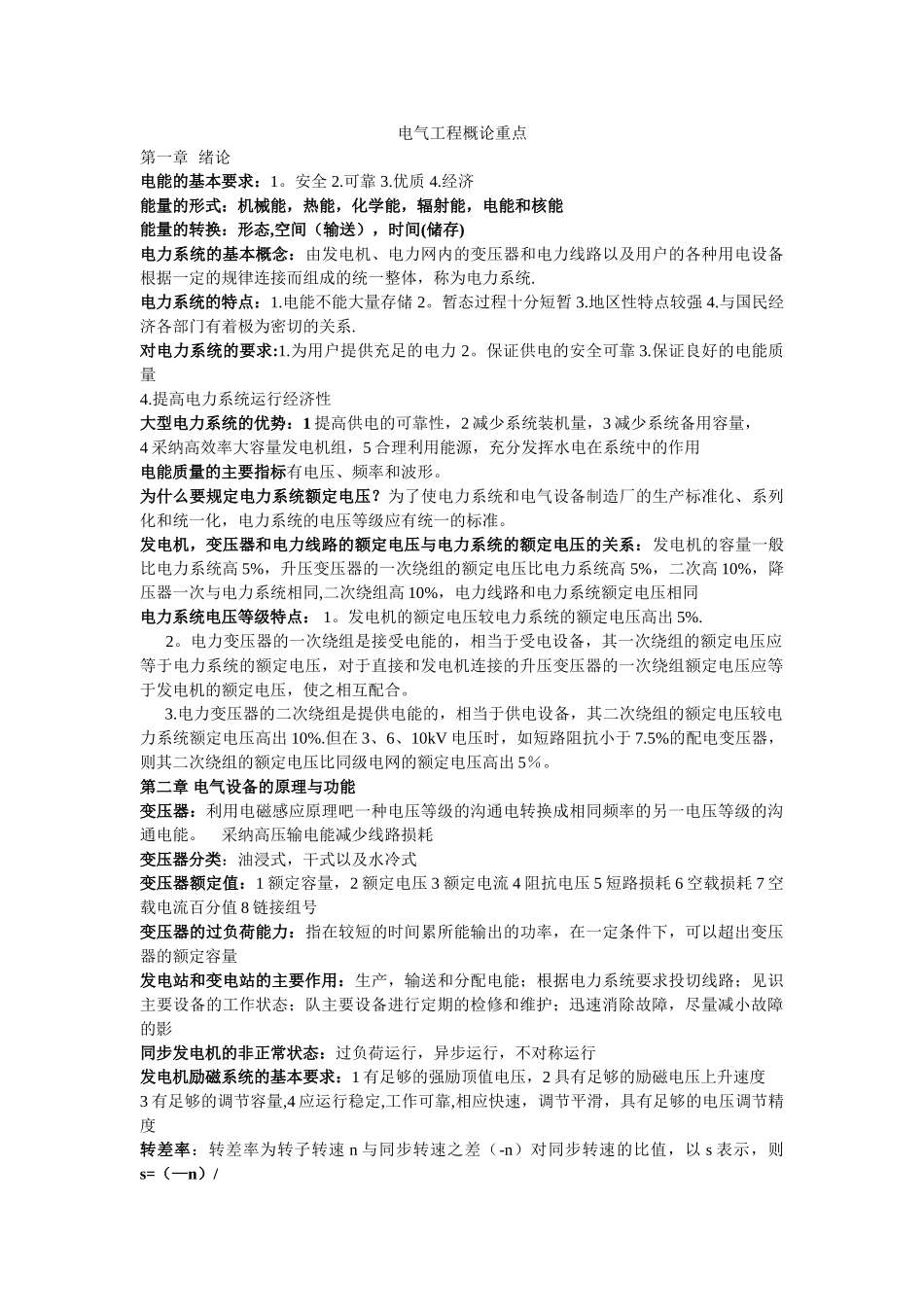

电气工程概论重点第一章 绪论电能的基本要求：1。安全 2.可靠 3.优质 4.经济能量的形式：机械能，热能，化学能，辐射能，电能和核能能量的转换：形态,空间（输送），时间(储存)电力系统的基本概念：由发电机、电力网内的变压器和电力线路以及用户的各种用电设备根据一定的规律连接而组成的统一整体，称为电力系统.电力系统的特点：1.电能不能大量存储 2。暂态过程十分短暂 3.地区性特点较强 4.与国民经济各部门有着极为密切的关系.对电力系统的要求:1.为用户提供充足的电力 2。保证供电的安全可靠 3.保证良好的电能质量 4.提高电力系统运行经济性大型电力系统的优势：1 提高供电的可靠性，2 减少系统装机量，3 减少系统备用容量，4 采纳高效率大容量发电机组，5 合理利用能源，充分发挥水电在系统中的作用电能质量的主要指标有电压、频率和波形。为什么要规定电力系统额定电压？为了使电力系统和电气设备制造厂的生产标准化、系列化和统一化，电力系统的电压等级应有统一的标准。发电机，变压器和电力线路的额定电压与电力系统的额定电压的关系：发电机的容量一般比电力系统高 5%，升压变压器的一次绕组的额定电压比电力系统高 5%，二次高 10%，降压器一次与电力系统相同,二次绕组高 10%，电力线路和电力系统额定电压相同电力系统电压等级特点： 1。发电机的额定电压较电力系统的额定电压高出 5%. 2。电力变压器的一次绕组是接受电能的，相当于受电设备，其一次绕组的额定电压应等于电力系统的额定电压，对于直接和发电机连接的升压变压器的一次绕组额定电压应等于发电机的额定电压，使之相互配合。 3.电力变压器的二次绕组是提供电能的，相当于供电设备，其二次绕组的额定电压较电力系统额定电压高出 10%.但在 3、6、10kV 电压时，如短路阻抗小于 7.5%的配电变压器，则其二次绕组的额定电压比同级电网的额定电压高出 5％。第二章 电气设备的原理与功能变压器：利用电磁感应原理吧一种电压等级的沟通电转换成相同频率的另一电压等级的沟通电能。 采纳高压输电能减少线路损耗变压器分类：油浸式，干式以及水冷式变压器额定值：1 额定容量，2 额定电压 3 额定电流 4 阻抗电压 5 短路损耗 6 空载损耗 7 空载电流百分值 8 链接组号变压器的过负荷能力：指在较短的时间累所能输出的功率，在一定条件下，可以超出变压器的额定容量发电站和变电站的主要作用：生产，输送和分配电能；根据电力系统要求投切线路...
