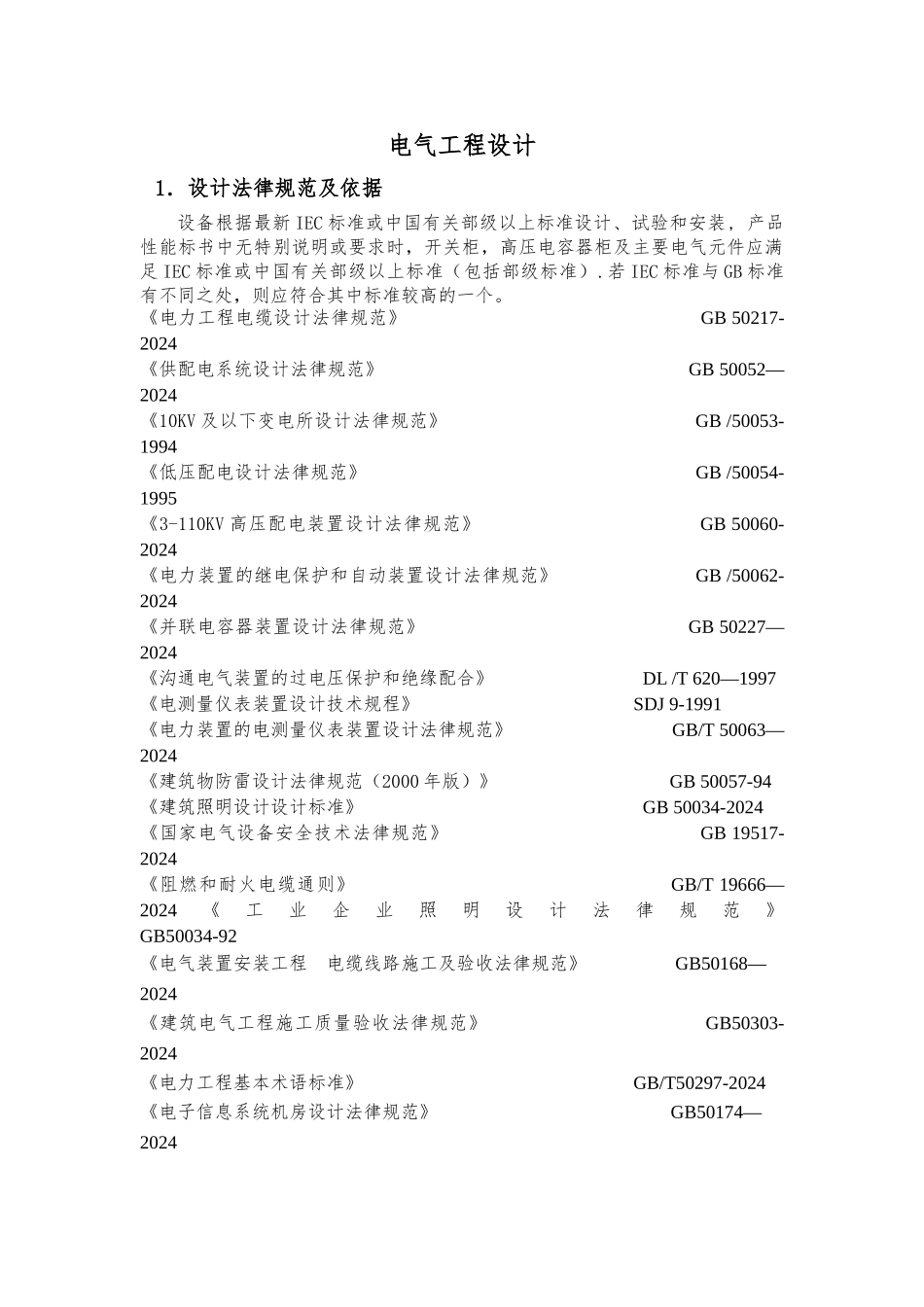

电气工程设计

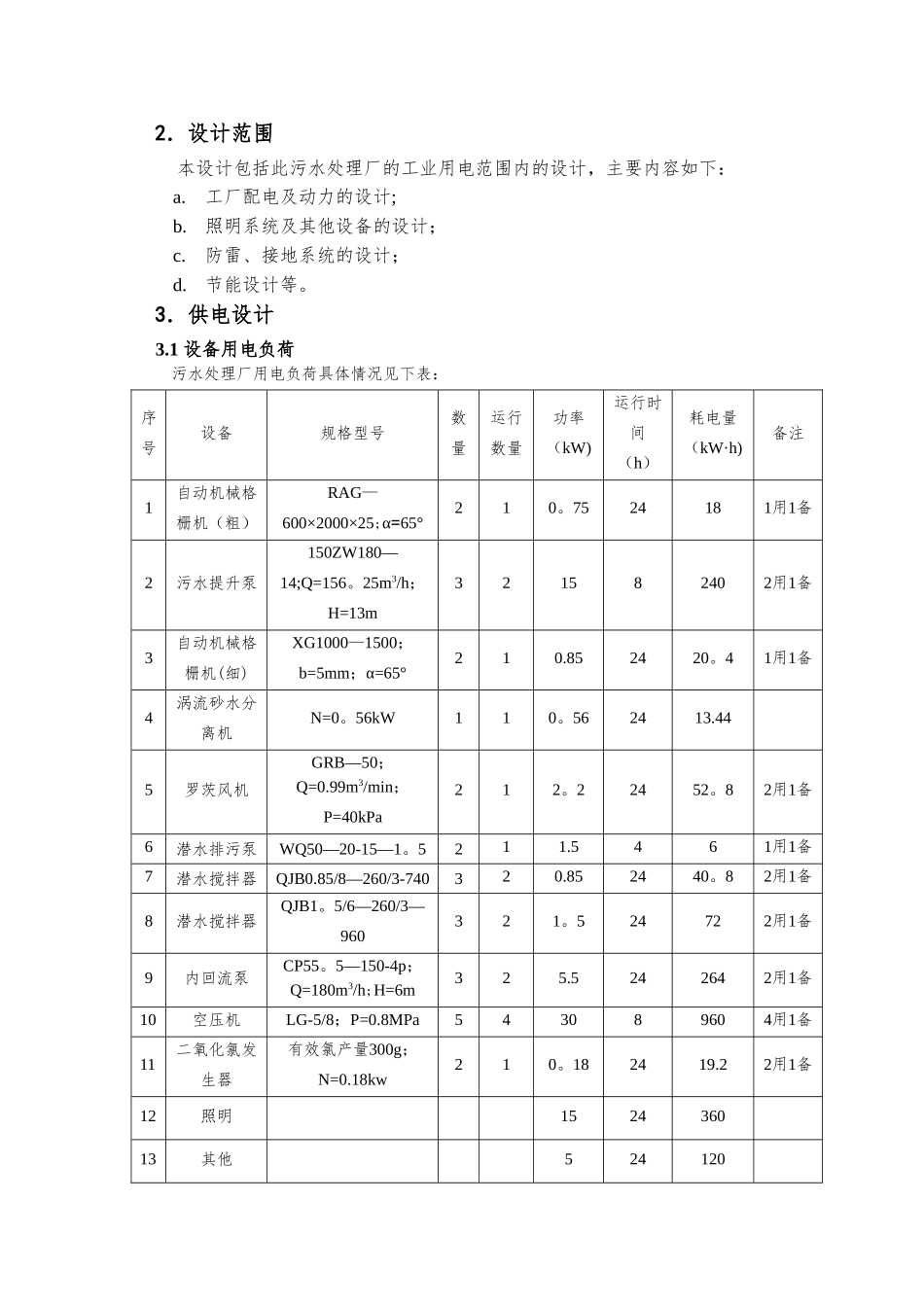

电气工程设计1．设计法律规范及依据设备根据最新 IEC 标准或中国有关部级以上标准设计、试验和安装, 产品性能标书中无特别说明或要求时，开关柜，高压电容器柜及主要电气元件应满足 IEC 标准或中国有关部级以上标准（包括部级标准）.若 IEC 标准与 GB 标准有不同之处，则应符合其中标准较高的一个。《电力工程电缆设计法律规范》 GB 50217-2024《供配电系统设计法律规范》 GB 50052—2024《10KV 及以下变电所设计法律规范》 GB /50053-1994《低压配电设计法律规范》 GB /50054-1995《3-110KV 高压配电装置设计法律规范》 GB 50060-2024《电力装置的继电保护和自动装置设计法律规范》 GB /50062-2024《并联电容器装置设计法律规范》 GB 50227—2024《沟通电气装置的过电压保护和绝缘配合》 DL /T 620—1997《电测量仪表装置设计技术规程》 SDJ 9-1991《电力装置的电测量仪表装置设计法律规范》 GB/T 50063—2024《建筑物防雷设计法律规范（2000 年版）》 GB 50057-94《建筑照明设计设计标准》 GB 50034-2024《国家电气设备安全技术法律规范》 GB 19517-2024《阻燃和耐火电缆通则》 GB/T 19666—2024《工业企业照明设计法律规范》 GB50034-92《电气装置安装工程 电缆线路施工及验收法律规范》 GB50168—2024《建筑电气工程施工质量验收法律规范》 GB50303-2024《电力工程基本术语标准》 GB/T50297-2024《电子信息系统机房设计法律规范》 GB50174—20242．设计范围本设计包括此污水处理厂的工业用电范围内的设计，主要内容如下：a.工厂配电及动力的设计;b.照明系统及其他设备的设计；c.防雷、接地系统的设计；d.节能设计等。3．供电设计3.1 设备用电负荷污水处理厂用电负荷具体情况见下表：序号设备规格型号数量运行数量功率（kW)运行时间（h）耗电量（kW·h)备注1自动机械格栅机（粗）RAG—600×2000×25;α=65°210。7524181用1备2污水提升泵150ZW180—14;Q=156。25m3/h；H=13m321582402用1备3自动机械格栅机(细)XG1000—1500；b=5mm；α=65°210.852420。41用1备4涡流砂水分离机N=0。56kW110。562413.445罗茨风机GRB—50；Q=0.99m3/min；P=40kPa212。22452。82用1备6潜水排污泵WQ50—20-15—1。5211.5461用1备7潜水搅拌器QJB0.85/8—260/3-740320.852440。82用1备8潜水搅拌器QJB1。5/6—260/3—960321。524722用1备9内回流泵CP55。5—150-4p；Q=180m3/h;H=6m325.5242642用1备10空压机LG-5/8；P=0....
