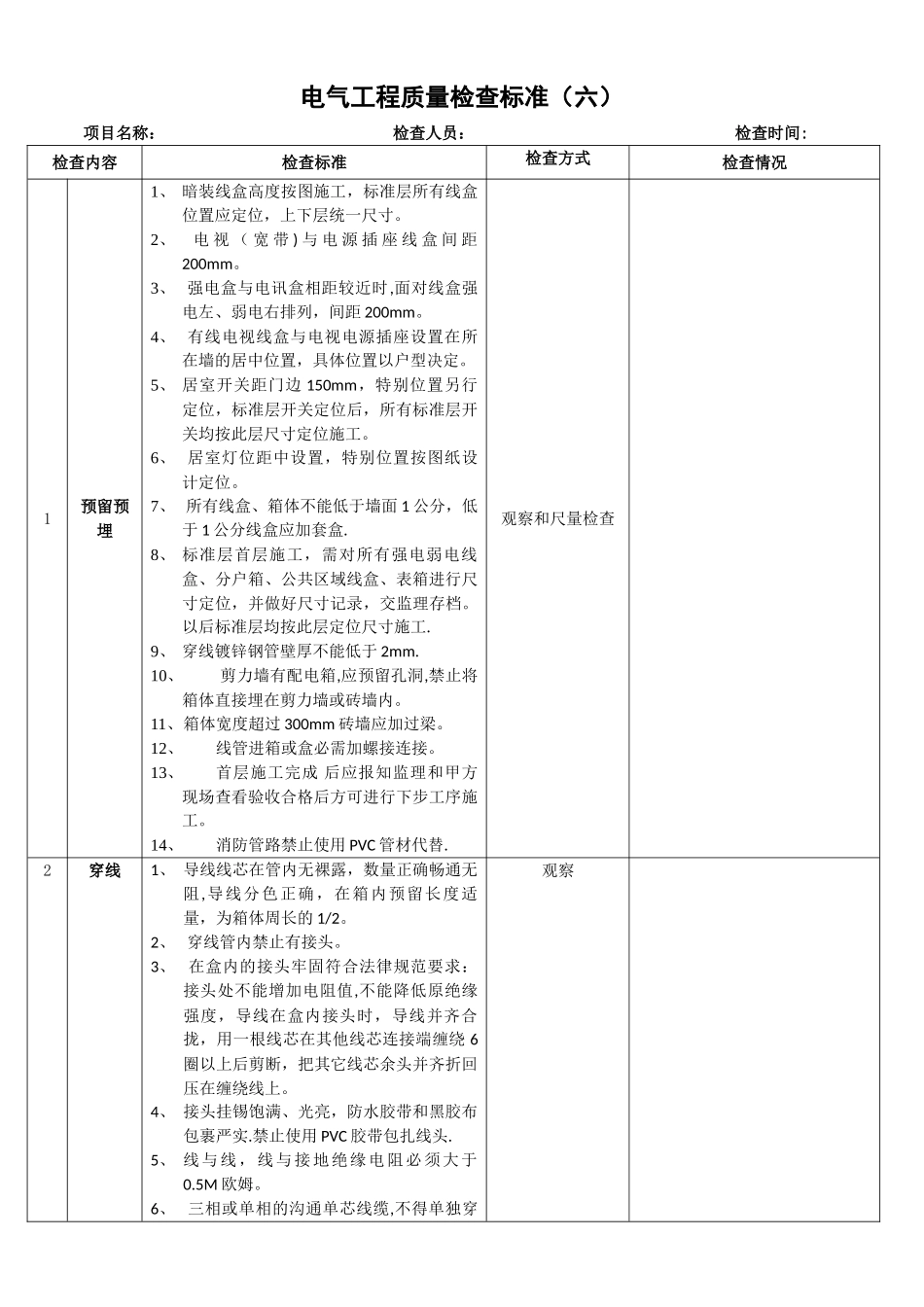

电气工程质量检查标准（六）项目名称： 检查人员： 检查时间:检查内容检查标准检查方式检查情况1预留预埋1、 暗装线盒高度按图施工，标准层所有线盒位置应定位，上下层统一尺寸。 2、 电 视 （ 宽 带 ) 与 电 源 插 座 线 盒 间 距200mm。3、 强电盒与电讯盒相距较近时,面对线盒强电左、弱电右排列，间距 200mm。4、 有线电视线盒与电视电源插座设置在所在墙的居中位置，具体位置以户型决定。 5、 居室开关距门边 150mm，特别位置另行定位，标准层开关定位后，所有标准层开关均按此层尺寸定位施工。6、 居室灯位距中设置，特别位置按图纸设计定位。7、 所有线盒、箱体不能低于墙面 1 公分，低于 1 公分线盒应加套盒. 8、 标准层首层施工，需对所有强电弱电线盒、分户箱、公共区域线盒、表箱进行尺寸定位，并做好尺寸记录，交监理存档。以后标准层均按此层定位尺寸施工.9、 穿线镀锌钢管壁厚不能低于 2mm.10、 剪力墙有配电箱,应预留孔洞,禁止将箱体直接埋在剪力墙或砖墙内。11、箱体宽度超过 300mm 砖墙应加过梁。12、线管进箱或盒必需加螺接连接。13、首层施工完成 后应报知监理和甲方现场查看验收合格后方可进行下步工序施工。 14、消防管路禁止使用 PVC 管材代替.观察和尺量检查 2穿线1、 导线线芯在管内无裸露，数量正确畅通无阻,导线分色正确，在箱内预留长度适量，为箱体周长的 1/2。 2、 穿线管内禁止有接头。 3、 在盒内的接头牢固符合法律规范要求：接头处不能增加电阻值,不能降低原绝缘强度，导线在盒内接头时，导线并齐合拢，用一根线芯在其他线芯连接端缠绕 6圈以上后剪断，把其它线芯余头并齐折回压在缠绕线上。4、 接头挂锡饱满、光亮，防水胶带和黑胶布包裹严实.禁止使用 PVC 胶带包扎线头. 5、 线与线，线与接地绝缘电阻必须大于0.5M 欧姆。6、 三相或单相的沟通单芯线缆,不得单独穿观察 于金属管内.7、 不同回路、不同电压等级的沟通与直流电线，不得穿入同一导管内；同一沟通回路的电线应穿于同一导管内。 8、 电线、电缆穿线前，应清除盒、管内杂物和积水。 9、 钢管管口应加绝缘护口保护。10、当采纳多相供电时，同一户住宅室内的相线绝缘层颜色选择应一致,即保护接地（PE 线）应是黄绿相间色，零线用蓝色,相线用;A 相黄色、B 相绿色、C 相红色,控制线为白色。3开关、插座、灯具安装1、单相两孔插座,面对插座的右孔或上孔与相线连接，左孔或下孔与零线连...
