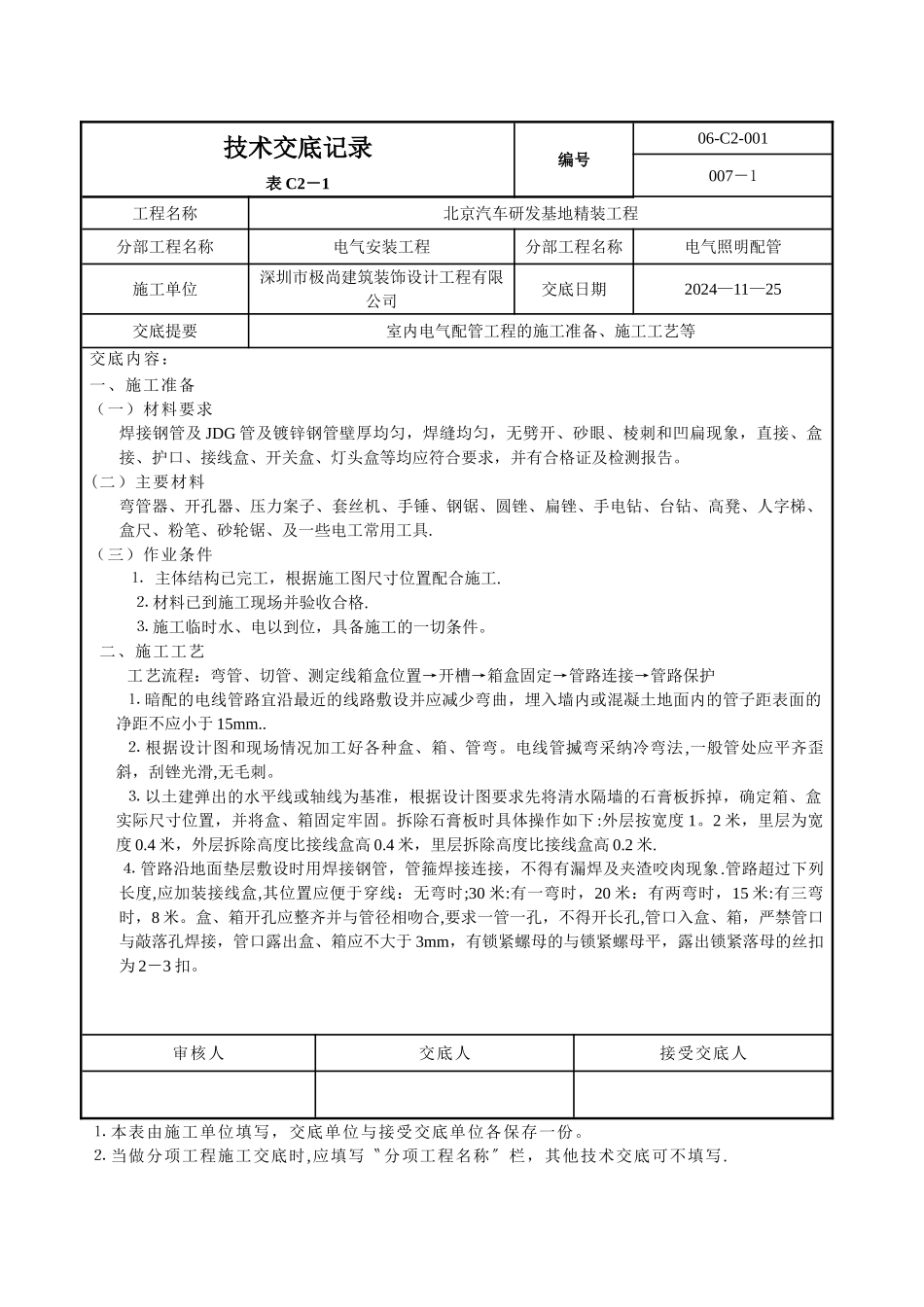

技术交底记录表 C2－1编号06-C2-001007―1工程名称北京汽车研发基地精装工程分部工程名称电气安装工程分部工程名称电气照明配管施工单位深圳市极尚建筑装饰设计工程有限公司交底日期2024—11—25交底提要室内电气配管工程的施工准备、施工工艺等交底内容：一、施工准备（一）材料要求焊接钢管及 JDG 管及镀锌钢管壁厚均匀，焊缝均匀，无劈开、砂眼、棱刺和凹扁现象，直接、盒接、护口、接线盒、开关盒、灯头盒等均应符合要求，并有合格证及检测报告。(二）主要材料弯管器、开孔器、压力案子、套丝机、手锤、钢锯、圆锉、扁锉、手电钻、台钻、高凳、人字梯、盒尺、粉笔、砂轮锯、及一些电工常用工具.（三）作业条件⒈ 主体结构已完工，根据施工图尺寸位置配合施工.⒉ 材料已到施工现场并验收合格.⒊ 施工临时水、电以到位，具备施工的一切条件。二、施工工艺工艺流程：弯管、切管、测定线箱盒位置→开槽→箱盒固定→管路连接→管路保护⒈ 暗配的电线管路宜沿最近的线路敷设并应减少弯曲，埋入墙内或混凝土地面内的管子距表面的净距不应小于 15mm..⒉ 根据设计图和现场情况加工好各种盒、箱、管弯。电线管揻弯采纳冷弯法,一般管处应平齐歪斜，刮锉光滑,无毛刺。⒊ 以土建弹出的水平线或轴线为基准，根据设计图要求先将清水隔墙的石膏板拆掉，确定箱、盒实际尺寸位置，并将盒、箱固定牢固。拆除石膏板时具体操作如下 :外层按宽度 1。2 米，里层为宽度 0.4 米，外层拆除高度比接线盒高 0.4 米，里层拆除高度比接线盒高 0.2 米.⒋ 管路沿地面垫层敷设时用焊接钢管，管箍焊接连接，不得有漏焊及夹渣咬肉现象.管路超过下列长度,应加装接线盒,其位置应便于穿线：无弯时;30 米:有一弯时，20 米：有两弯时，15 米:有三弯时，8 米。盒、箱开孔应整齐并与管径相吻合,要求一管一孔，不得开长孔,管口入盒、箱，严禁管口与敲落孔焊接，管口露出盒、箱应不大于 3mm，有锁紧螺母的与锁紧螺母平，露出锁紧落母的丝扣为 2－3 扣。审核人交底人接受交底人⒈ 本表由施工单位填写，交底单位与接受交底单位各保存一份。⒉ 当做分项工程施工交底时,应填写〝分项工程名称〞栏，其他技术交底可不填写.技术交底记录表 C2－1编号06-C2—001007―2工程名称北京汽车研发基地精装工程分部工程名称电气安装工程分部工程名称电气照明配管施工单位深圳市极尚建筑装饰设计工程有限公司交底日期2024-11-25交底提要室内电气安装工程的施工准备、施工工艺等...
