电气控制与PLC试卷1

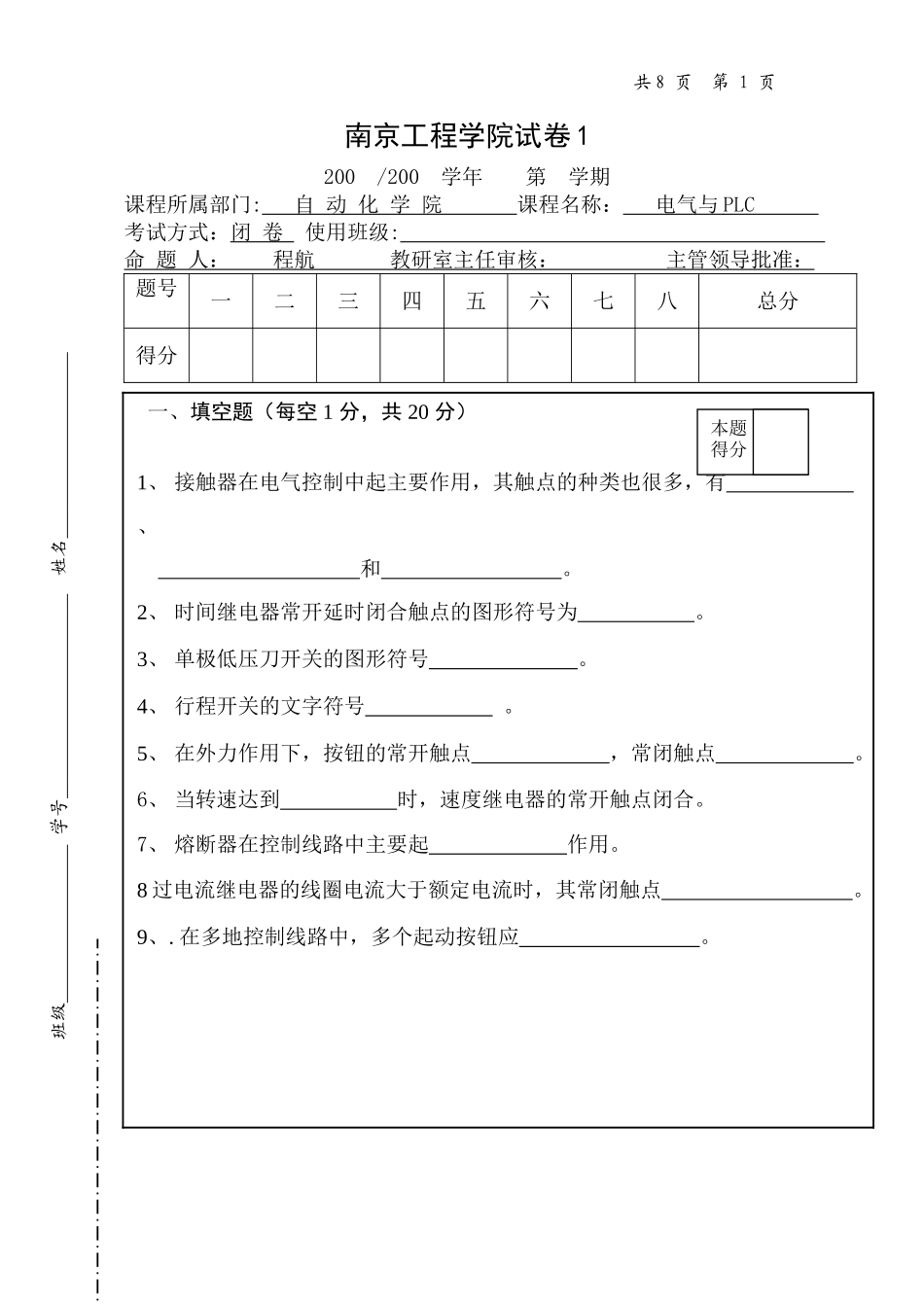

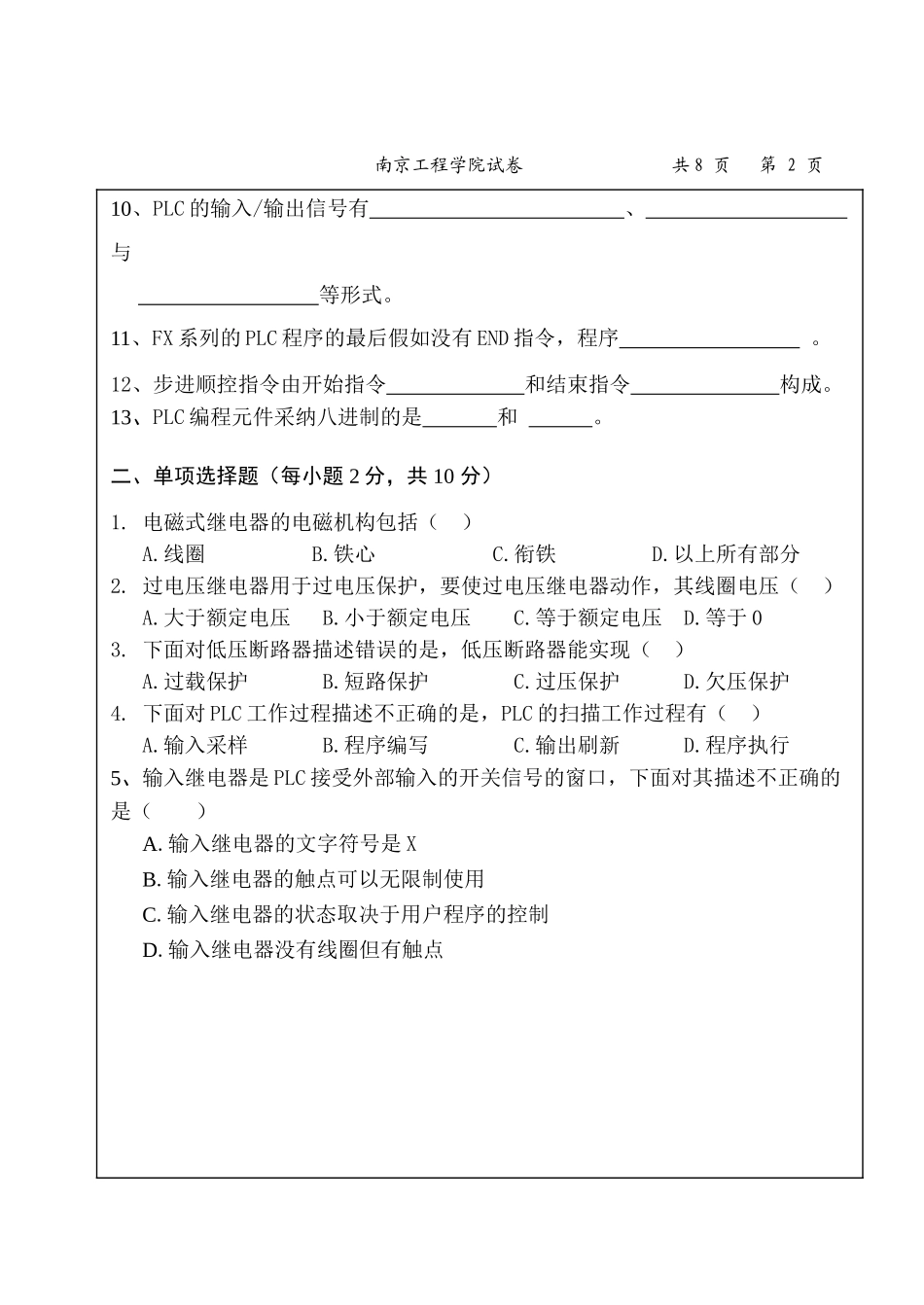

南京工程学院试卷 1200 /200 学年 第 学期课程所属部门: 自 动 化 学 院 课程名称： 电气与 PLC 考试方式：闭 卷 使用班级: 命 题 人： 程航 教研室主任审核： 主管领导批准： 题号一二三四五六七八总分得分 一、填空题（每空 1 分，共 20 分）1、 接触器在电气控制中起主要作用，其触点的种类也很多，有 、 和 。2、 时间继电器常开延时闭合触点的图形符号为 。 3、 单极低压刀开关的图形符号 。4、 行程开关的文字符号 。5、 在外力作用下，按钮的常开触点 ，常闭触点 。6、 当转速达到 时，速度继电器的常开触点闭合。7、 熔断器在控制线路中主要起 作用。8 过电流继电器的线圈电流大于额定电流时，其常闭触点 。9、. 在多地控制线路中，多个起动按钮应 。班级 学号 姓名 本题得分共 8 页 第 1 页 南京工程学院试卷 共 8 页 第 2 页10、PLC 的输入/输出信号有 、 与 等形式。11、FX 系列的 PLC 程序的最后假如没有 END 指令，程序 。12、步进顺控指令由开始指令 和结束指令 构成。13、PLC 编程元件采纳八进制的是 和 。二、单项选择题（每小题 2 分，共 10 分）1. 电磁式继电器的电磁机构包括（ ） A.线圈 B.铁心 C.衔铁 D.以上所有部分2. 过电压继电器用于过电压保护，要使过电压继电器动作，其线圈电压（ ） A.大于额定电压 B.小于额定电压 C.等于额定电压 D.等于 0 3. 下面对低压断路器描述错误的是，低压断路器能实现（ ） A.过载保护 B.短路保护 C.过压保护 D.欠压保护 4. 下面对 PLC 工作过程描述不正确的是，PLC 的扫描工作过程有（ ） A.输入采样 B.程序编写 C.输出刷新 D.程序执行 5、输入继电器是 PLC 接受外部输入的开关信号的窗口，下面对其描述不正确的是（ ）A.输入继电器的文字符号是 X B.输入继电器的触点可以无限制使用 C.输入继电器的状态取决于用户程序的控制 D.输入继电器没有线圈但有触点 南京工程学院试卷 共 8 页 第 3 页三、简答题（每小题 5 分，共 25 分）1、在电动机的控制电路中，热继电器与熔断器各起什么作用？两者能否相互替换？为什么？（5 分）2、为什么说接触器自锁控制线路具有欠压和失压保护功能?（5 分）3、可编程控制器的定义？它的特点是什么？（5 分）4、何为点动控制、何为长动控制？点动、长动在控制电路上的区别是什么？（5 分） 南京工程学院试卷 ...
