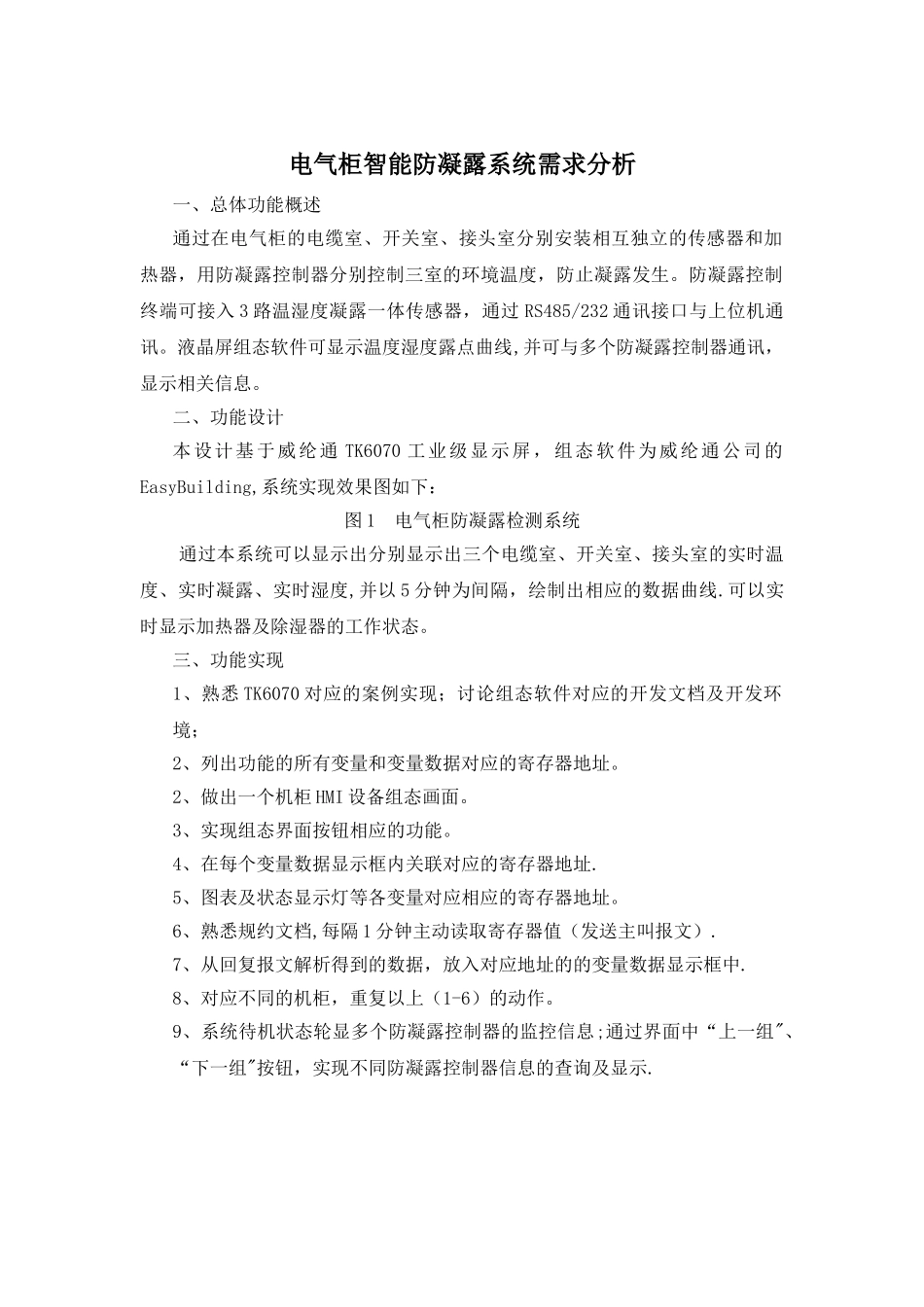

电气柜智能防凝露系统需求分析一、总体功能概述通过在电气柜的电缆室、开关室、接头室分别安装相互独立的传感器和加热器，用防凝露控制器分别控制三室的环境温度，防止凝露发生。防凝露控制终端可接入 3 路温湿度凝露一体传感器，通过 RS485/232 通讯接口与上位机通讯。液晶屏组态软件可显示温度湿度露点曲线,并可与多个防凝露控制器通讯，显示相关信息。二、功能设计本设计基于威纶通 TK6070 工业级显示屏，组态软件为威纶通公司的EasyBuilding,系统实现效果图如下：图 1 电气柜防凝露检测系统 通过本系统可以显示出分别显示出三个电缆室、开关室、接头室的实时温度、实时凝露、实时湿度,并以 5 分钟为间隔，绘制出相应的数据曲线.可以实时显示加热器及除湿器的工作状态。三、功能实现1、熟悉 TK6070 对应的案例实现；讨论组态软件对应的开发文档及开发环境；2、列出功能的所有变量和变量数据对应的寄存器地址。2、做出一个机柜 HMI 设备组态画面。3、实现组态界面按钮相应的功能。4、在每个变量数据显示框内关联对应的寄存器地址.5、图表及状态显示灯等各变量对应相应的寄存器地址。6、熟悉规约文档,每隔 1 分钟主动读取寄存器值（发送主叫报文）.7、从回复报文解析得到的数据，放入对应地址的的变量数据显示框中.8、对应不同的机柜，重复以上（1-6）的动作。9、系统待机状态轮显多个防凝露控制器的监控信息;通过界面中“上一组"、“下一组"按钮，实现不同防凝露控制器信息的查询及显示.
