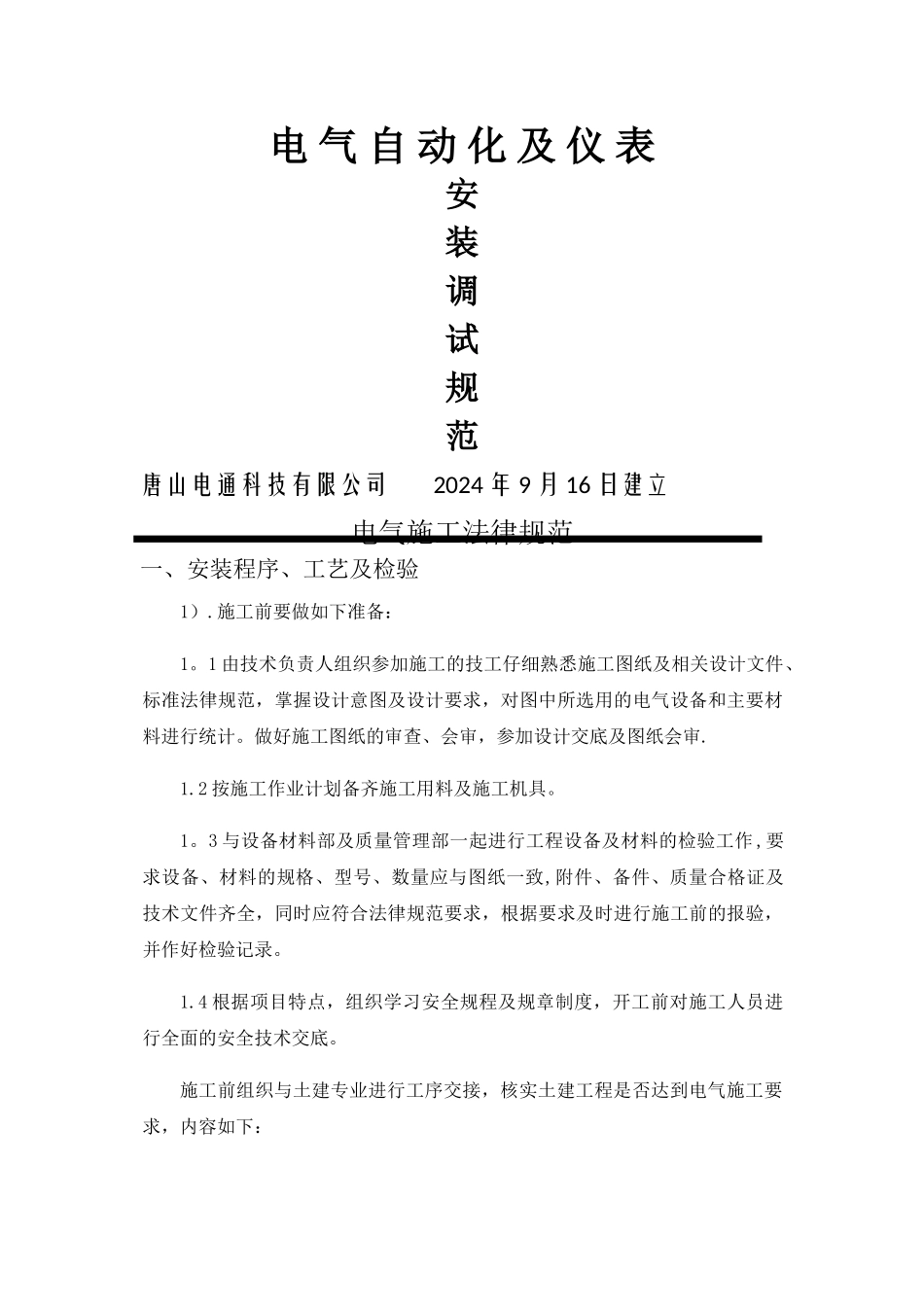

电 气 自 动 化 及 仪 表安装调试规范唐山电通科技有限公司 2024 年 9 月 16 日建立电气施工法律规范一、安装程序、工艺及检验1）.施工前要做如下准备：1。1 由技术负责人组织参加施工的技工仔细熟悉施工图纸及相关设计文件、标准法律规范，掌握设计意图及设计要求，对图中所选用的电气设备和主要材料进行统计。做好施工图纸的审查、会审，参加设计交底及图纸会审.1.2 按施工作业计划备齐施工用料及施工机具。1。3 与设备材料部及质量管理部一起进行工程设备及材料的检验工作,要求设备、材料的规格、型号、数量应与图纸一致,附件、备件、质量合格证及技术文件齐全，同时应符合法律规范要求，根据要求及时进行施工前的报验，并作好检验记录。1.4 根据项目特点，组织学习安全规程及规章制度，开工前对施工人员进行全面的安全技术交底。施工前组织与土建专业进行工序交接，核实土建工程是否达到电气施工要求，内容如下：(1）屋顶、楼板施工完毕，不得渗漏。(2)室内地面的基层施工完毕。(3）配电室门窗安装完毕，具备封闭条件。（4）设备安装后不能再有可能损坏已安装设备的其他工作.（5）混凝土基础及构架达到允许安装的强度，设备支架焊接质量应符合设计要求。（6）施工设施及杂物须清除洁净，并有足够的安装用地，施工道路畅通。当主车间土建施工达到如上即可进行电气安装。安装前的检查工作（1）清扫和清理电气设备、元件的赃污、缺陷，更换损坏的零部件；（2）所有可动部件、零件应动作灵活、无卡住、粘滞或松动现象；（3）所有接线紧固件齐全，已接线的螺钉应紧固;（4）电气设备的安装紧固件、构架、钢管及接头、连接件、导电装置、支架等非带电金属部分均应镀锌或涂漆防腐或实行镀锌制品；2）.电缆桥架的安装。为了保证投产后控制信号的稳定传输,要求将动力线与控制线分开，所以电缆桥架通常为单层桥架。当桥架在车间墙边安装时，一般采纳向墙边地面打膨胀螺栓固定的方式固定桥架支架。假如电缆桥架需要延伸到厂房中心部位，这时采纳在房梁上打膨胀螺栓，固定一段向下引出的型钢，再在型钢上焊上托架，对电缆桥架进行支撑.电缆槽要求和支架需要完全接触并有效的固定。电缆槽安装在户外时，需要确保电缆槽下方有间隙以确保漏水孔畅通。支腿的垂直度要求控制在 2‰以内。电缆槽与电缆槽之间需要用方根螺栓连接，螺母在外面。根据长度需要，电缆槽在现场切割拼接时，切割面应整齐美观.电缆桥架的具体路线，选用的规格以及安装的...
