电气配线、管内穿线施工工艺

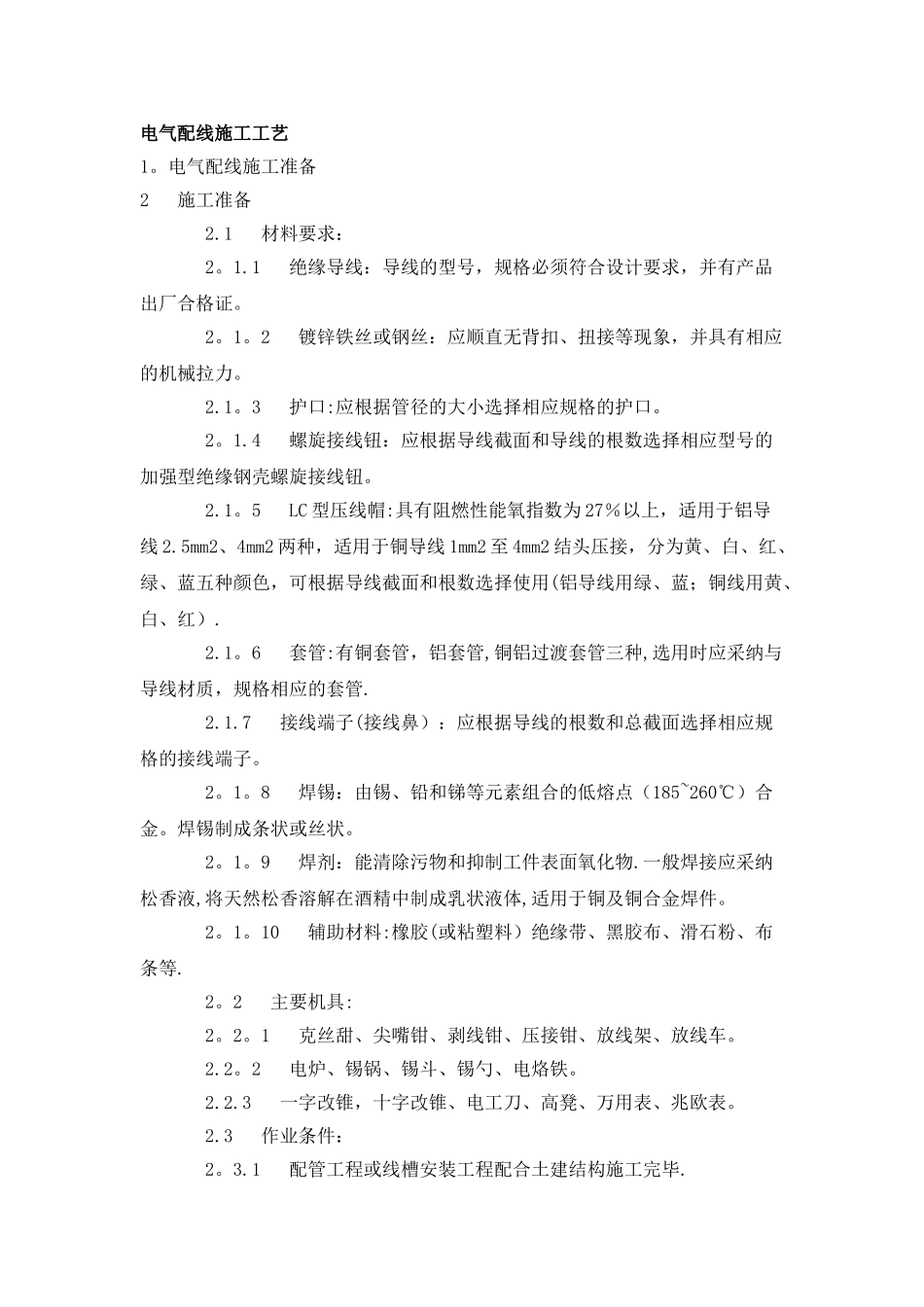

电气配线、管内穿线施工工艺_第1页
1/11

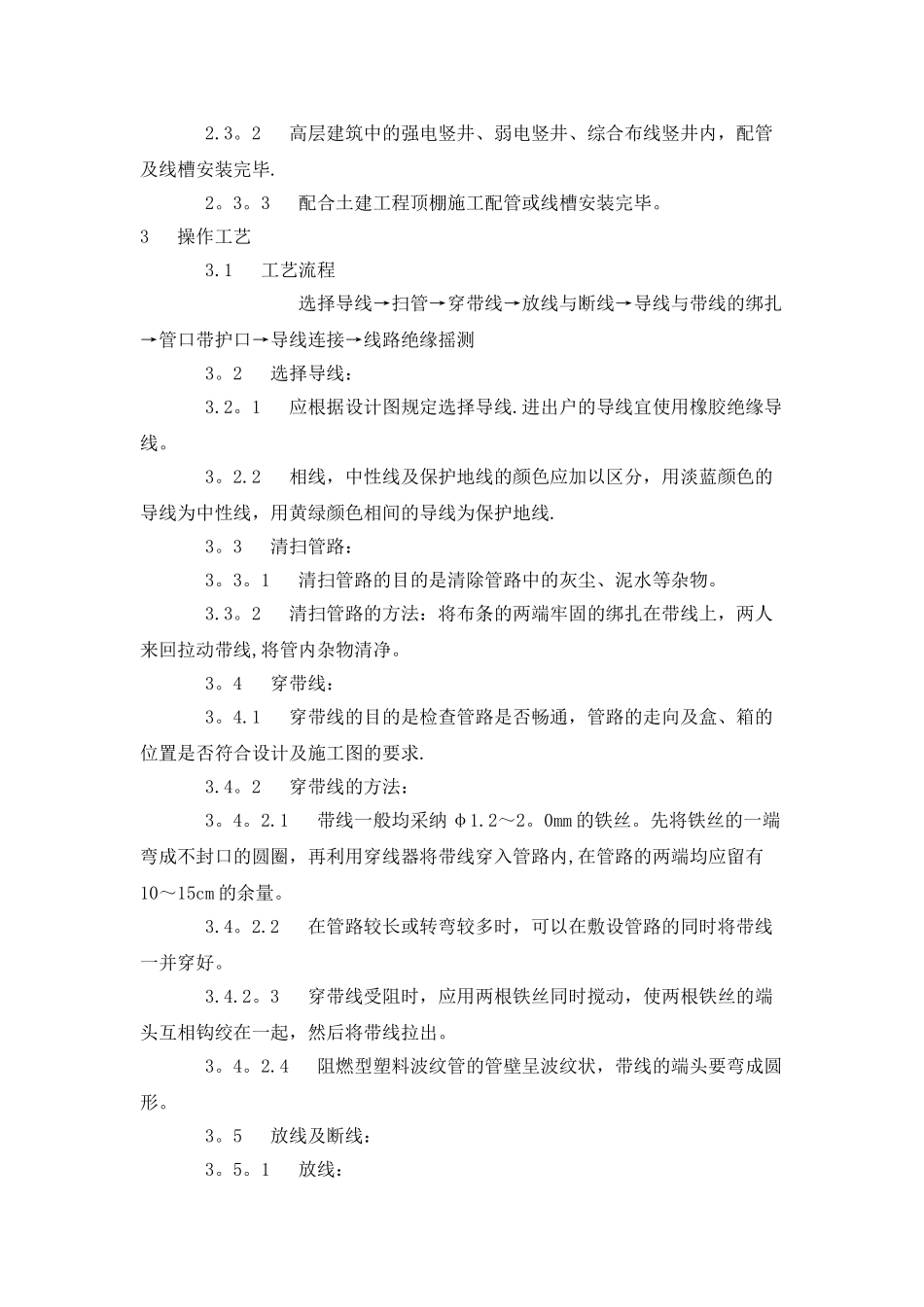

电气配线、管内穿线施工工艺_第2页
2/11

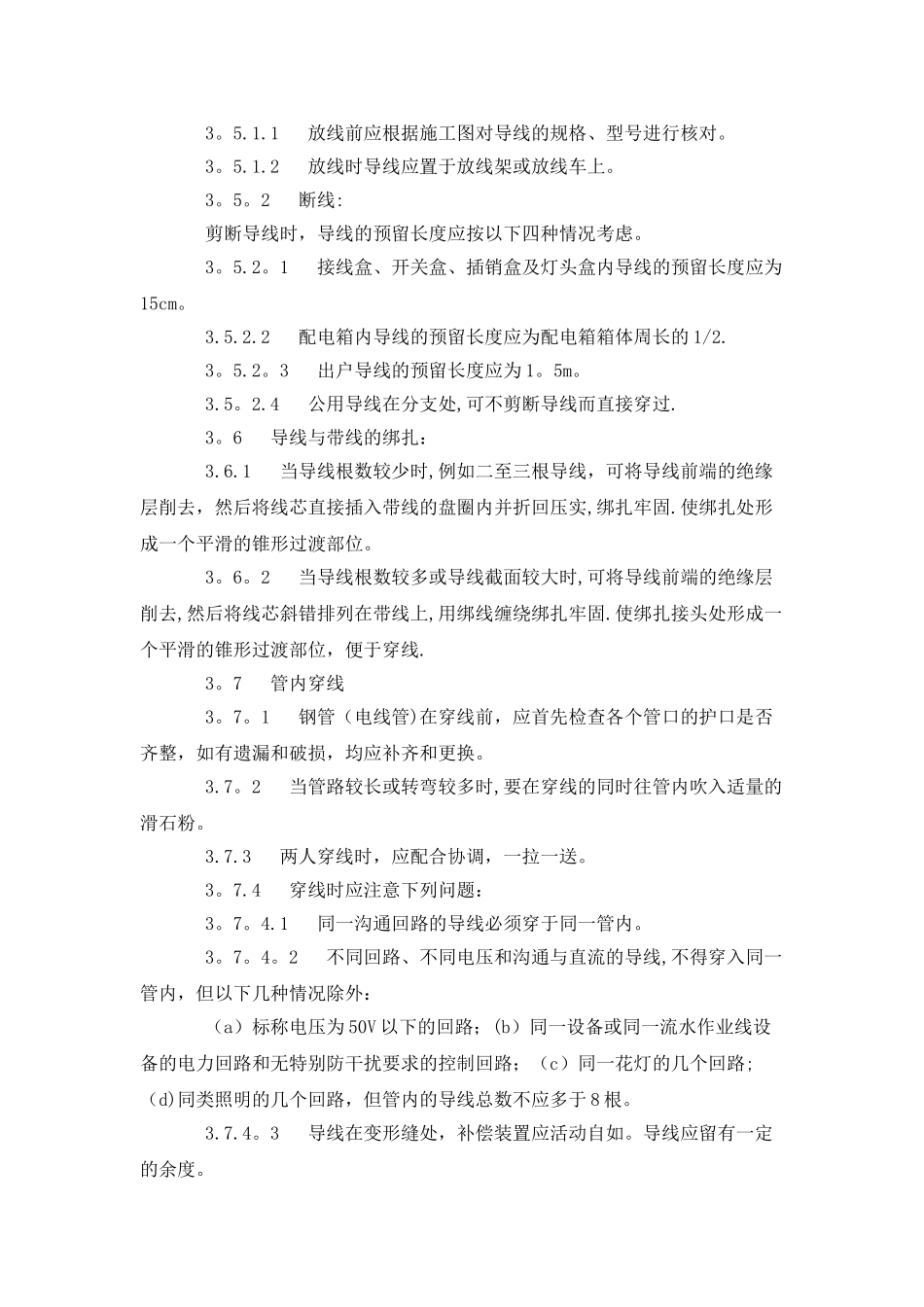

电气配线、管内穿线施工工艺_第3页
3/11
电气配线施工工艺1。电气配线施工准备2 施工准备 2.1 材料要求: 2。1.1 绝缘导线:导线的型号,规格必须符合设计要求,并有产品出厂合格证。 2。1。2 镀锌铁丝或钢丝:应顺直无背扣、扭接等现象,并具有相应的机械拉力。 2.1。3 护口:应根据管径的大小选择相应规格的护口。 2。1.4 螺旋接线钮:应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。 2.1。5 LC 型压线帽:具有阻燃性能氧指数为 27%以上,适用于铝导线 2.5mm2、4mm2 两种,适用于铜导线 1mm2 至 4mm2 结头压接,分为黄、白、红、绿、蓝五种颜色,可根据导线截面和根数选择使用(铝导线用绿、蓝;铜线用黄、白、红). 2.1。6 套管:有铜套管,铝套管,铜铝过渡套管三种,选用时应采纳与导线材质,规格相应的套管. 2.1.7 接线端子(接线鼻):应根据导线的根数和总截面选择相应规格的接线端子。 2。1。8 焊锡:由锡、铅和锑等元素组合的低熔点(185~260℃)合金。焊锡制成条状或丝状。 2。1。9 焊剂:能清除污物和抑制工件表面氧化物.一般焊接应采纳松香液,将天然松香溶解在酒精中制成乳状液体,适用于铜及铜合金焊件。 2。1。10 辅助材料:橡胶(或粘塑料)绝缘带、黑胶布、滑石粉、布条等. 2。2 主要机具: 2。2。1 克丝甜、尖嘴钳、剥线钳、压接钳、放线架、放线车。 2.2。2 电炉、锡锅、锡斗、锡勺、电烙铁。 2.2.3 一字改锥,十字改锥、电工刀、高凳、万用表、兆欧表。 2.3 作业条件: 2。3.1 配管工程或线槽安装工程配合土建结构施工完毕. 2.3。2 高层建筑中的强电竖井、弱电竖井、综合布线竖井内,配管及线槽安装完毕. 2。3。3 配合土建工程顶棚施工配管或线槽安装完毕。3 操作工艺 3.1 工艺流程 选择导线→扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘摇测 3。2 选择导线: 3.2。1 应根据设计图规定选择导线.进出户的导线宜使用橡胶绝缘导线。 3。2.2 相线,中性线及保护地线的颜色应加以区分,用淡蓝颜色的导线为中性线,用黄绿颜色相间的导线为保护地线. 3。3 清扫管路: 3。3。1 清扫管路的目的是清除管路中的灰尘、泥水等杂物。 3.3。2 清扫管路的方法:将布条的两端牢固的绑扎在带线上,两人来回拉动带线,将管内杂物清净。 3。4 穿带线: 3。4.1 穿带线的目的是检查管路是否畅通,管路的走向及盒、箱的位置是否符合设计及施工图的要求. 3.4。2 穿带线的方...
