电烤箱的智能温控仪表设计

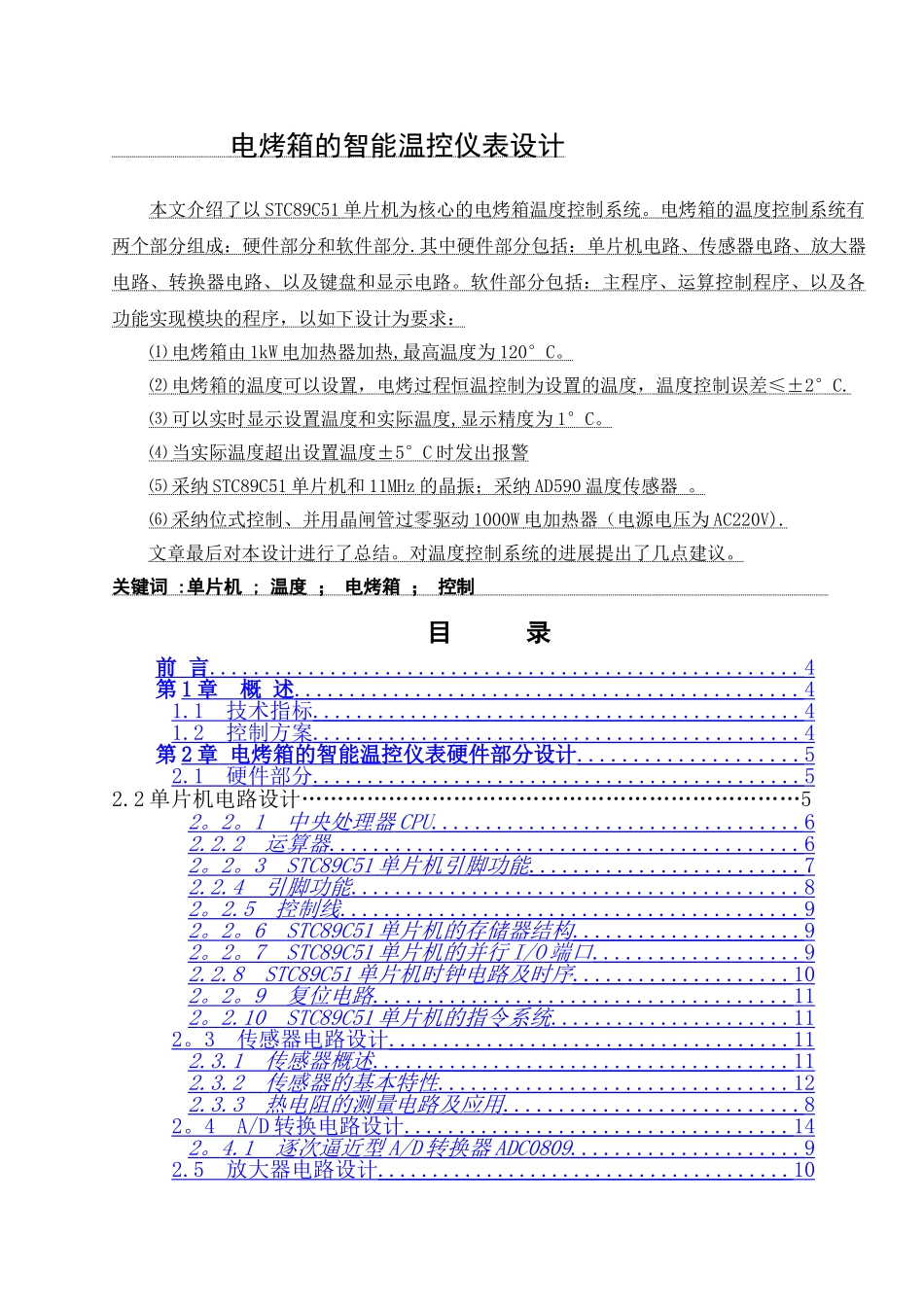

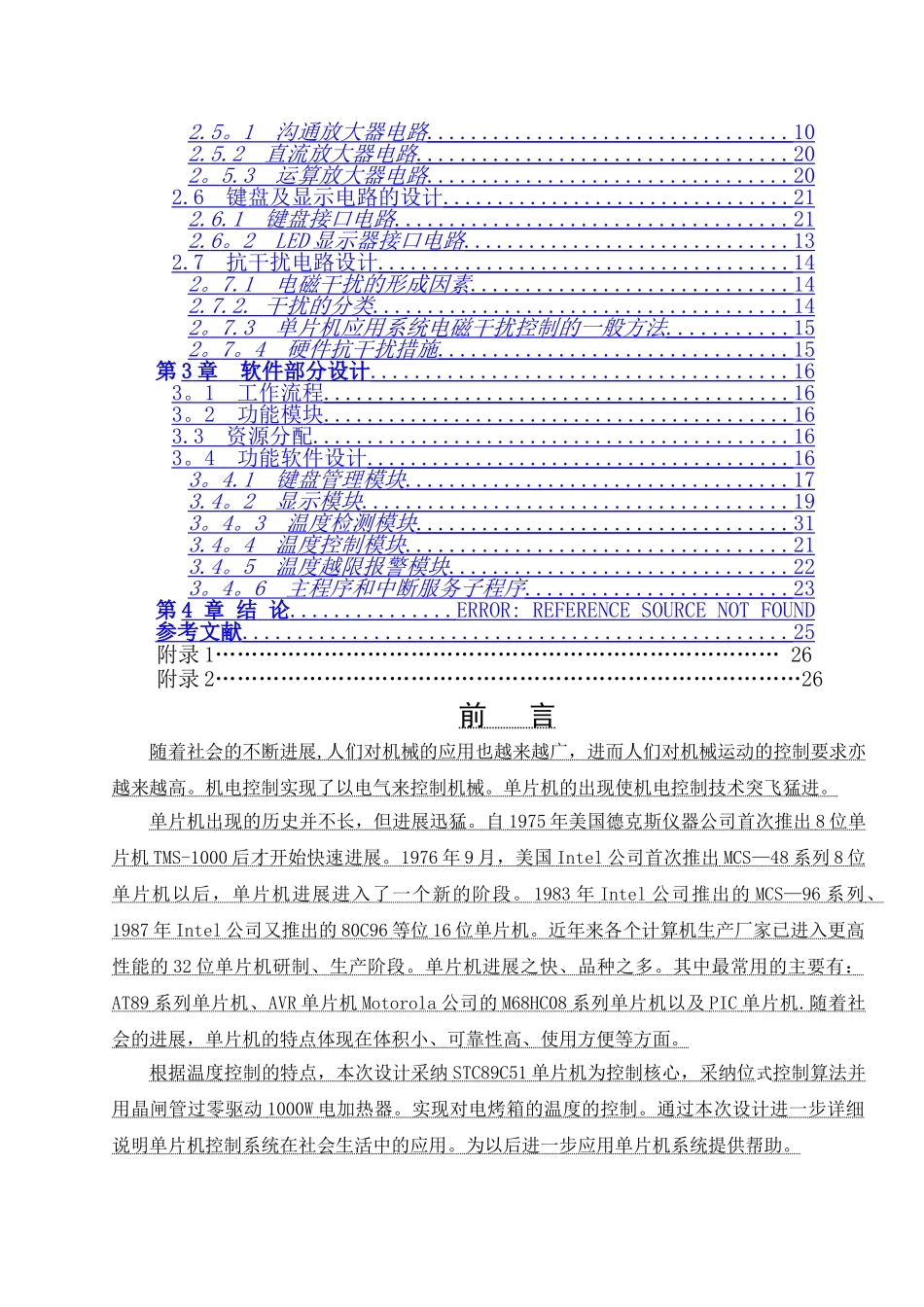

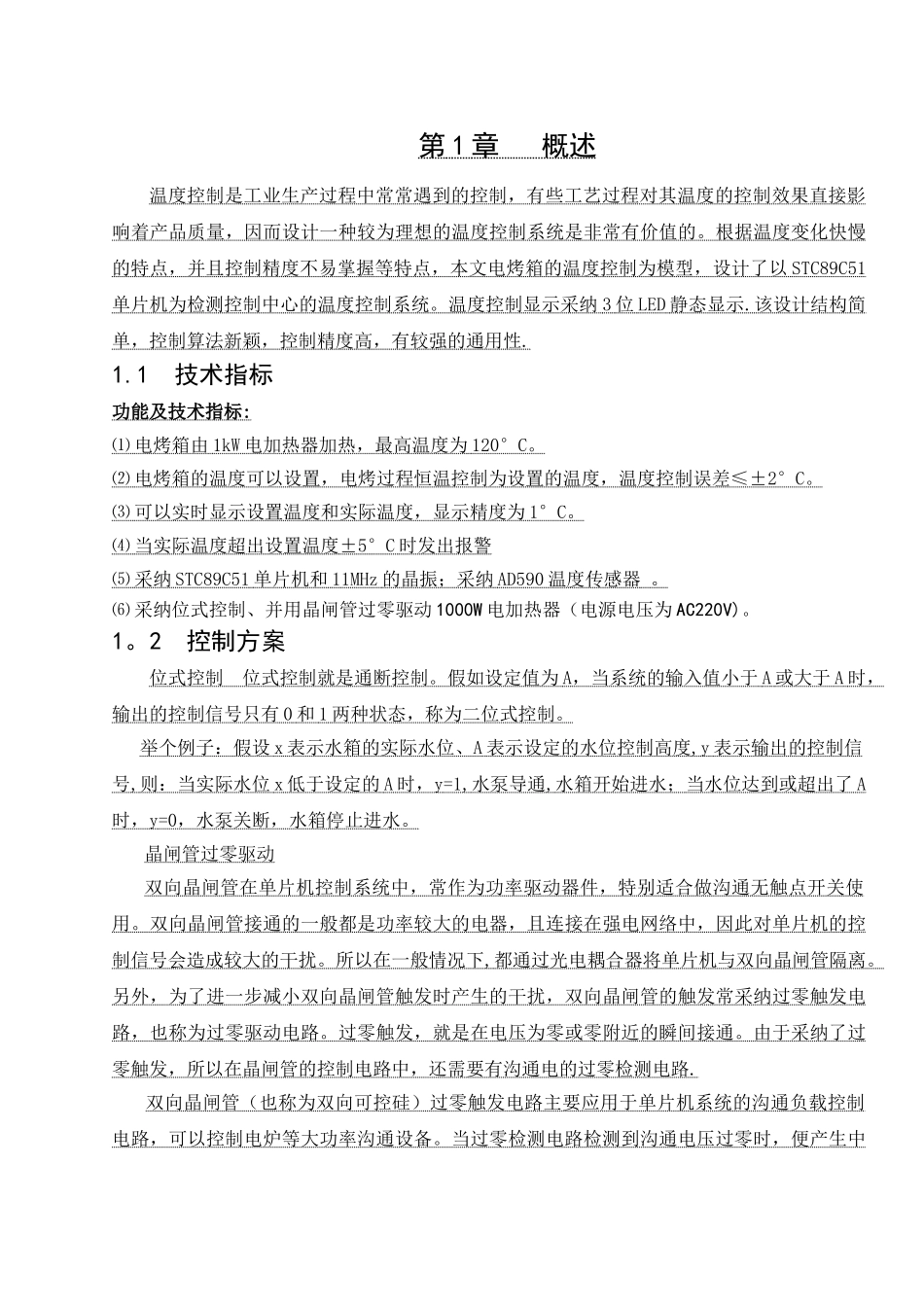

电烤箱 的 智能温控仪表设计 本文介绍了以 STC89C51 单片机为核心的电烤箱温度控制系统。电烤箱的温度控制系统有 两个部分组成：硬件部分和软件部分 . 其中硬件部分包括：单片机电路、传感器电路、放大器 电路、转换器电路、以及键盘和显示电路。软件部分包括：主程序、运算控制程序、以及各功能实现模块的程序，以如下设计为要求：⑴ 电烤箱由 1kW 电加热器加热 , 最高温度为 120°C 。 ⑵ 电烤箱的温度可以设置，电烤过程恒温控制为设置的温度，温度控制误差≤ ±2°C. ⑶ 可以实时显示设置温度和实际温度 , 显示精度为 1°C 。 ⑷ 当实际温度超出设置温度 ±5°C 时发出报警 ⑸ 采纳 STC89C51 单片机和 1 1M Hz 的晶振；采纳 AD590 温度传感器 。 ⑹ 采纳位式控制、并用晶闸管过零驱动 1000W 电加热器（电源电压为 AC220V). 文章最后对本设计进行了总结。对温度控制系统的进展提出了几点建议。关键词 : 单片机 ; 温度 ； 电烤箱 ； 控制 目 录前 言 ...................................................... 4 第 1 章 概 述 .............................................. 4 1.1 技术指标 ............................................. 4 1.2 控制方案 ............................................. 4 第 2 章 电烤箱的智能温控仪表硬件部分设计 .................... 5 2.1 硬件部分 ............................................. 5 2.2 单片机电路设计……………………………………………………………52 。 2 。 1 中央处理器 CPU .................................. 6 2. 2 .2 运算器 ........................................... 6 2 。 2 。 3 STC 89C51 单片机引脚功能 ......................... 7 2. 2 .4 引脚功能 ......................................... 8 2 。 2 .5 控制线 .......................................... 9 2 。 2 。 6 STC 89C51 单片机的存储器结构 ..................... 9 2 。 2 。 7 STC 89C51 单片机的并行 I/O 端口 ................... 9 2. 2 .8 STC 89C51 单片机时钟电路及时序 .................... 10 2 。 2 。 9 复位电路 ...................................... 11 2 。 2 .10 STC 89C51 单片机的指令系...
