电石炉砌筑施工方案

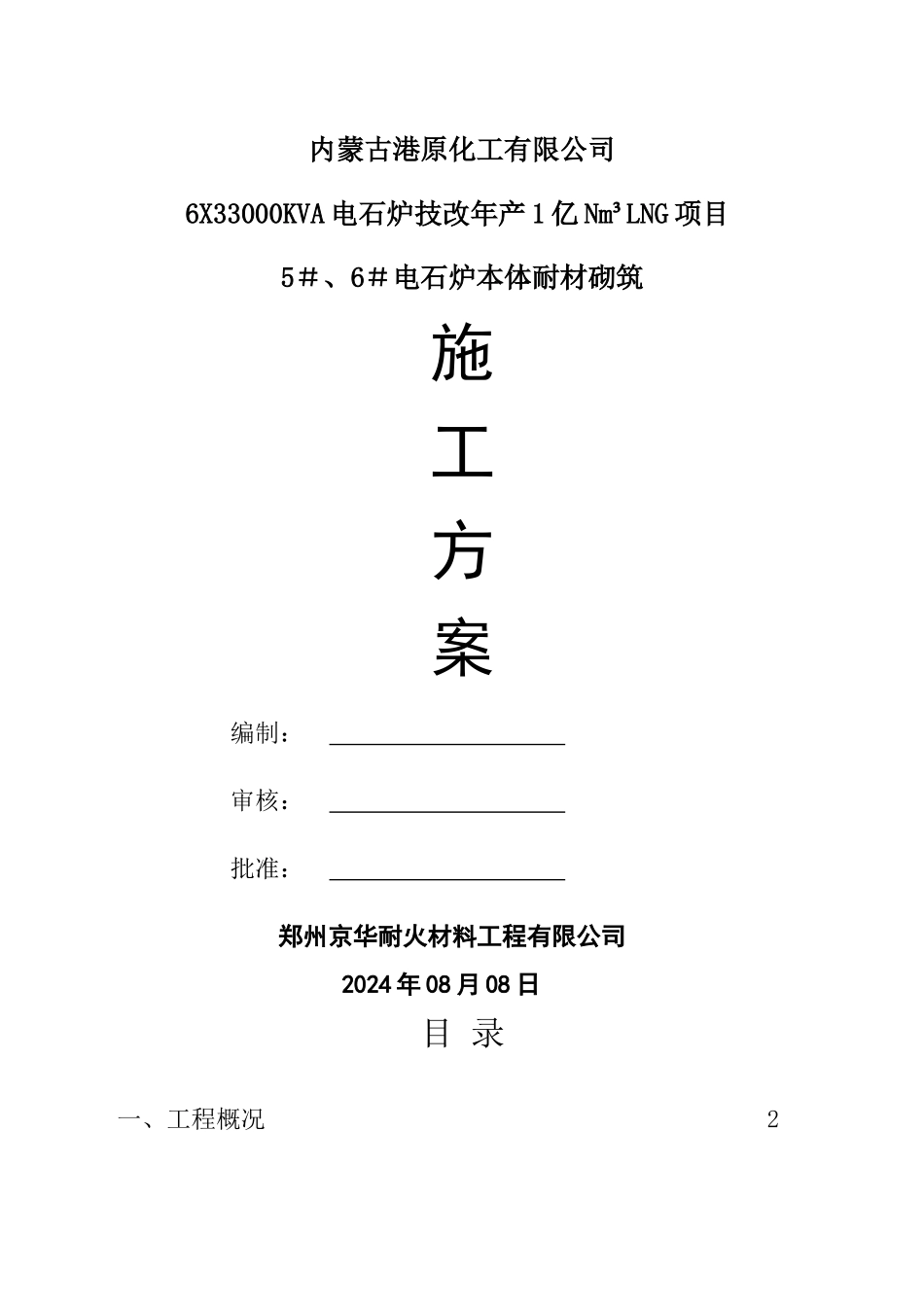

电石炉砌筑施工方案_第1页
1/15

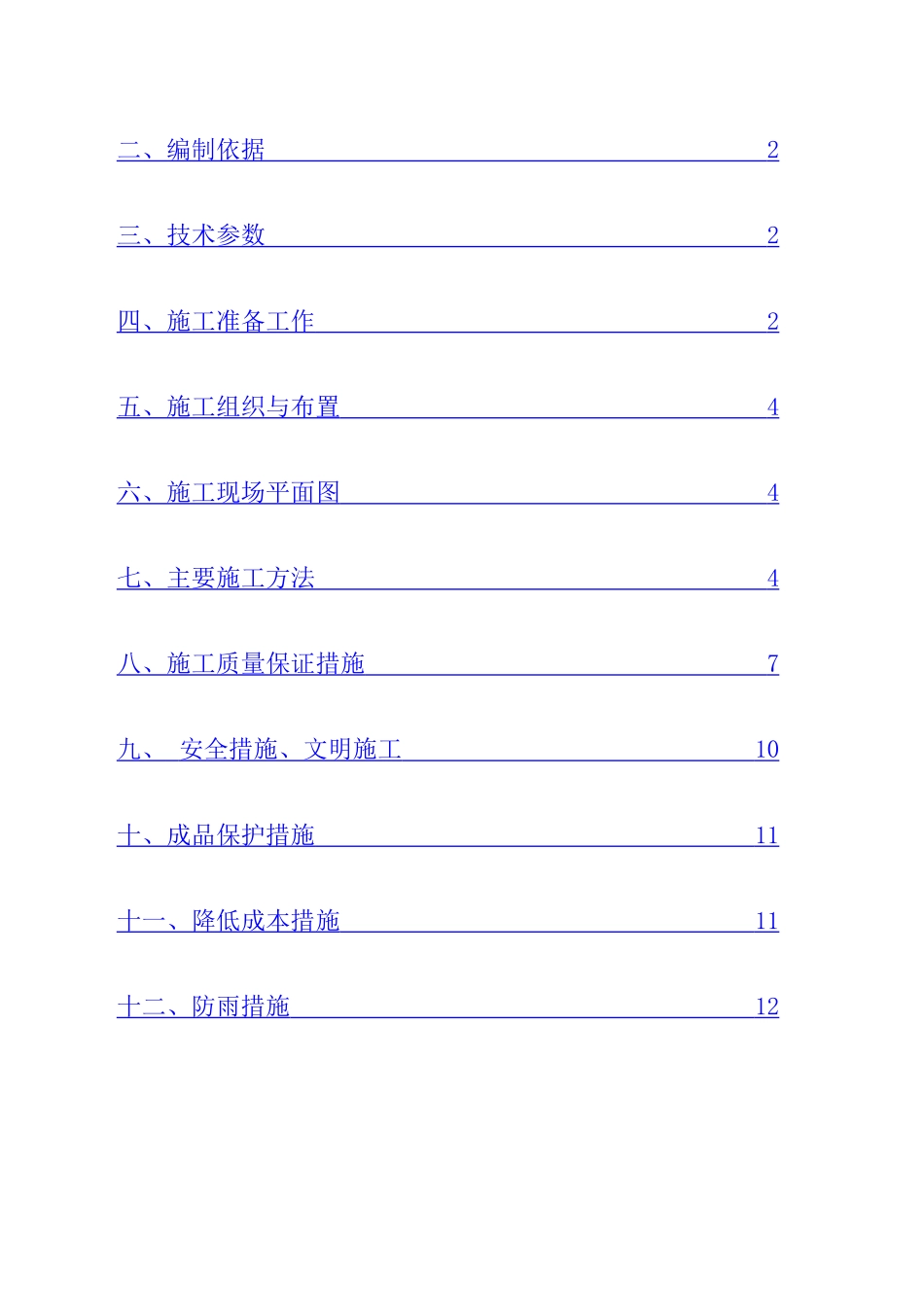

电石炉砌筑施工方案_第2页
2/15

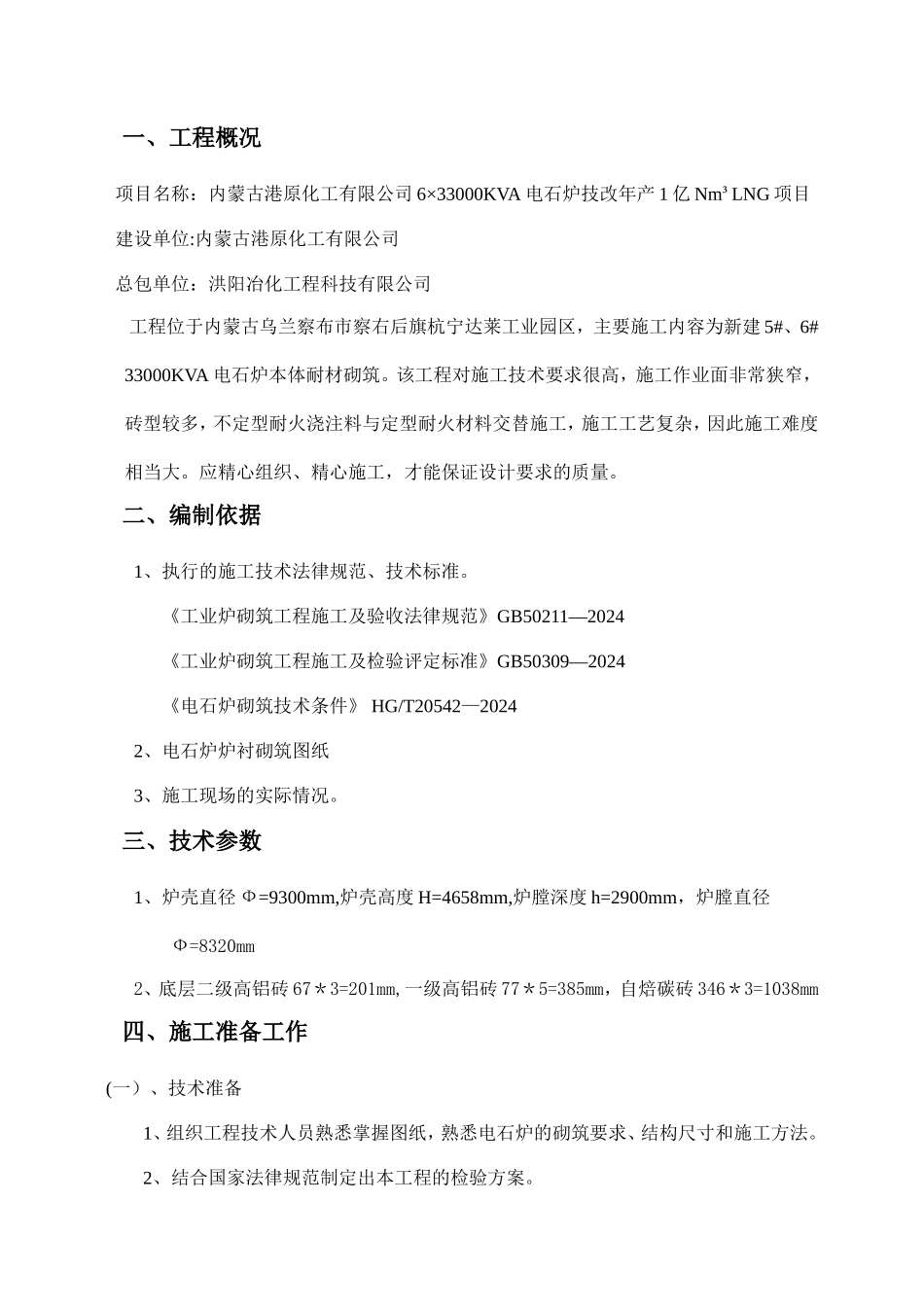

电石炉砌筑施工方案_第3页
3/15
内蒙古港原化工有限公司6X33000KVA 电石炉技改年产 1 亿 Nm³LNG 项目5#、6#电石炉本体耐材砌筑施工方案编制: 审核: 批准: 郑州京华耐火材料工程有限公司2024 年 08 月 08 日目 录一、工程概况2二、编制依据 2 三、技术参数 2 四、施工准备工作 2 五、施工组织与布置 4 六、施工现场平面图 4 七、主要施工方法 4 八、施工质量保证措施 7 九、 安全措施、文明施工 10 十、成品保护措施 11 十一、降低成本措施 11 十二、防雨措施 12 一、工程概况项目名称:内蒙古港原化工有限公司 6×33000KVA 电石炉技改年产 1 亿 Nm³LNG 项目建设单位:内蒙古港原化工有限公司总包单位:洪阳冶化工程科技有限公司 工程位于内蒙古乌兰察布市察右后旗杭宁达莱工业园区,主要施工内容为新建 5#、6# 33000KVA 电石炉本体耐材砌筑。该工程对施工技术要求很高,施工作业面非常狭窄,砖型较多,不定型耐火浇注料与定型耐火材料交替施工,施工工艺复杂,因此施工难度相当大。应精心组织、精心施工,才能保证设计要求的质量。二、编制依据1、执行的施工技术法律规范、技术标准。《工业炉砌筑工程施工及验收法律规范》GB50211—2024《工业炉砌筑工程施工及检验评定标准》GB50309—2024《电石炉砌筑技术条件》 HG/T20542—20242、电石炉炉衬砌筑图纸3、施工现场的实际情况。三、技术参数1、炉壳直径 Ф=9300mm,炉壳高度 H=4658mm,炉膛深度 h=2900mm,炉膛直径Ф=8320mm2、底层二级高铝砖 67*3=201mm,一级高铝砖 77*5=385mm,自焙碳砖 346*3=1038mm四、施工准备工作(一)、技术准备1、组织工程技术人员熟悉掌握图纸,熟悉电石炉的砌筑要求、结构尺寸和施工方法。2、结合国家法律规范制定出本工程的检验方案。3、做好技术交底,组织好人员对施工方法、施工安排,技术要求的掌握。4、根据现场实际情况制定出安全措施,做好安全交底工作.5、编制切实可行的施工顺序。(二)、施工条件准备1、电石炉的炉壳及与炉衬砌筑有关的金属结构和设备安装完毕后,符合设计图纸要求,并按本规定检查验收合格后方可施工。2、 有关砌筑施工所需的垂直提升及水平运输设备全部安装完毕,并经试车检验合格。施工的工具准备齐全,符合施工要求。3、砌筑材料全部运至施工现场,验收合格,并完成下列工作:1) 自焙炭砖必须经预砌筑组合并编号,并附有预砌筑详图和预砌筑检验记录。2) 电石炉炉墙、炉底用的耐火砖必须认真分选与配层,同...
