电线电缆导管敷设施工技术交底

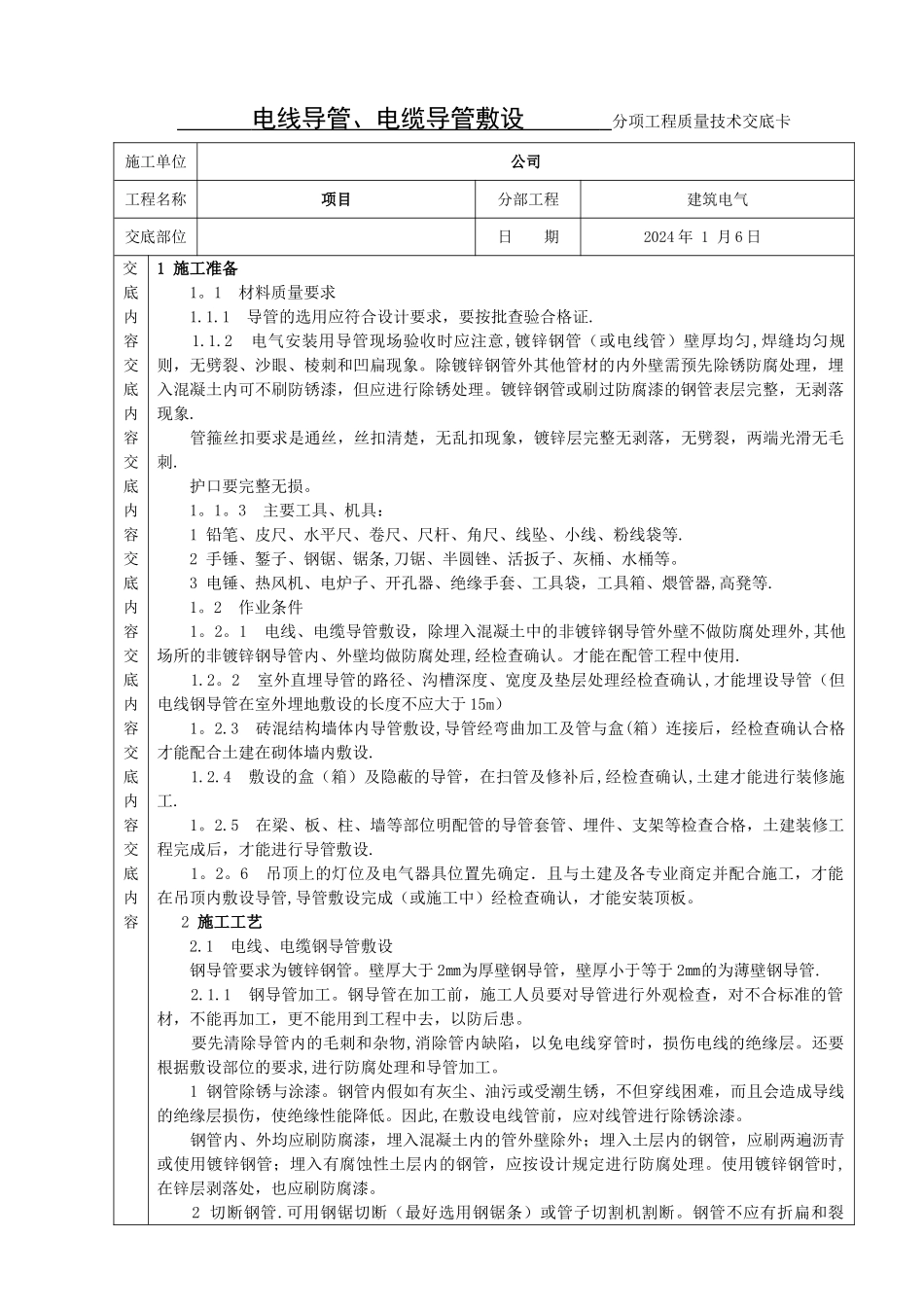

电线电缆导管敷设施工技术交底_第1页
1/7

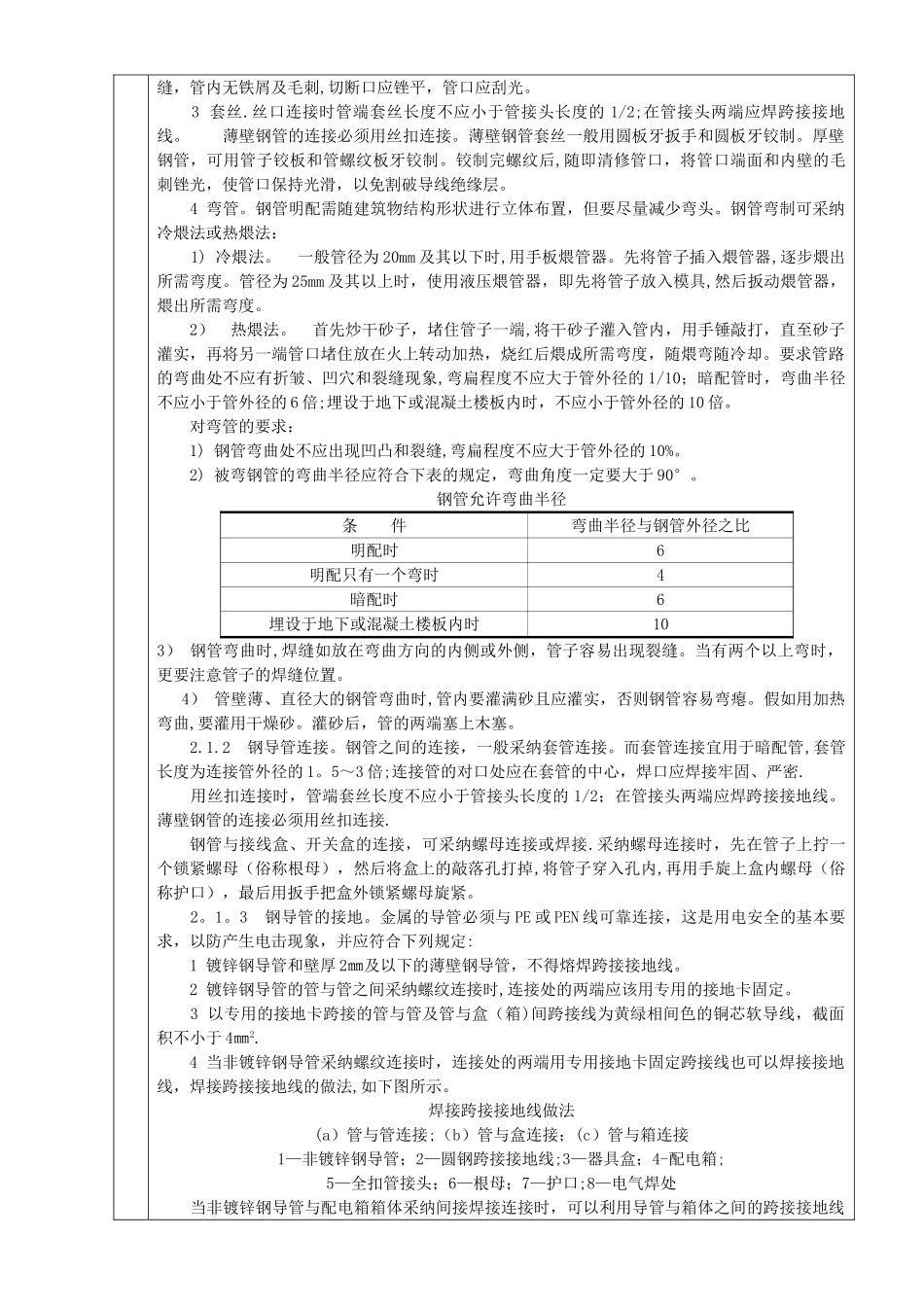

电线电缆导管敷设施工技术交底_第2页
2/7
电线电缆导管敷设施工技术交底_第3页
3/7
电线导管、电缆导管敷设 分项工程质量技术交底卡施工单位公司工程名称项目分部工程建筑电气交底部位日 期 2024 年 1 月 6 日交底内容交底内容交底内容交底内容交底内容交底内容交底内容1 施工准备 1。1 材料质量要求 1.1.1 导管的选用应符合设计要求,要按批查验合格证. 1.1.2 电气安装用导管现场验收时应注意,镀锌钢管(或电线管)壁厚均匀,焊缝均匀规则,无劈裂、沙眼、棱刺和凹扁现象。除镀锌钢管外其他管材的内外壁需预先除锈防腐处理,埋入混凝土内可不刷防锈漆,但应进行除锈处理。镀锌钢管或刷过防腐漆的钢管表层完整,无剥落现象. 管箍丝扣要求是通丝,丝扣清楚,无乱扣现象,镀锌层完整无剥落,无劈裂,两端光滑无毛刺. 护口要完整无损。 1。1。3 主要工具、机具: 1 铅笔、皮尺、水平尺、卷尺、尺杆、角尺、线坠、小线、粉线袋等. 2 手锤、錾子、钢锯、锯条,刀锯、半圆锉、活扳子、灰桶、水桶等。 3 电锤、热风机、电炉子、开孔器、绝缘手套、工具袋,工具箱、煨管器,高凳等. 1。2 作业条件 1。2。1 电线、电缆导管敷设,除埋入混凝土中的非镀锌钢导管外壁不做防腐处理外,其他场所的非镀锌钢导管内、外壁均做防腐处理,经检查确认。才能在配管工程中使用. 1.2。2 室外直埋导管的路径、沟槽深度、宽度及垫层处理经检查确认,才能埋设导管(但电线钢导管在室外埋地敷设的长度不应大于 15m) 1。2.3 砖混结构墙体内导管敷设,导管经弯曲加工及管与盒(箱)连接后,经检查确认合格才能配合土建在砌体墙内敷设. 1.2.4 敷设的盒(箱)及隐蔽的导管,在扫管及修补后,经检查确认,土建才能进行装修施工. 1。2.5 在梁、板、柱、墙等部位明配管的导管套管、埋件、支架等检查合格,土建装修工程完成后,才能进行导管敷设. 1。2。6 吊顶上的灯位及电气器具位置先确定.且与土建及各专业商定并配合施工,才能在吊顶内敷设导管,导管敷设完成(或施工中)经检查确认,才能安装顶板。 2 施工工艺 2.1 电线、电缆钢导管敷设 钢导管要求为镀锌钢管。壁厚大于 2㎜为厚壁钢导管,壁厚小于等于 2㎜的为薄壁钢导管. 2.1.1 钢导管加工。钢导管在加工前,施工人员要对导管进行外观检查,对不合标准的管材,不能再加工,更不能用到工程中去,以防后患。 要先清除导管内的毛刺和杂物,消除管内缺陷,以免电线穿管时,损伤电线的绝缘层。还要根据敷设部位的要求,进行防腐处理和导管加工。 1 钢管除锈与涂漆。钢管内假...
