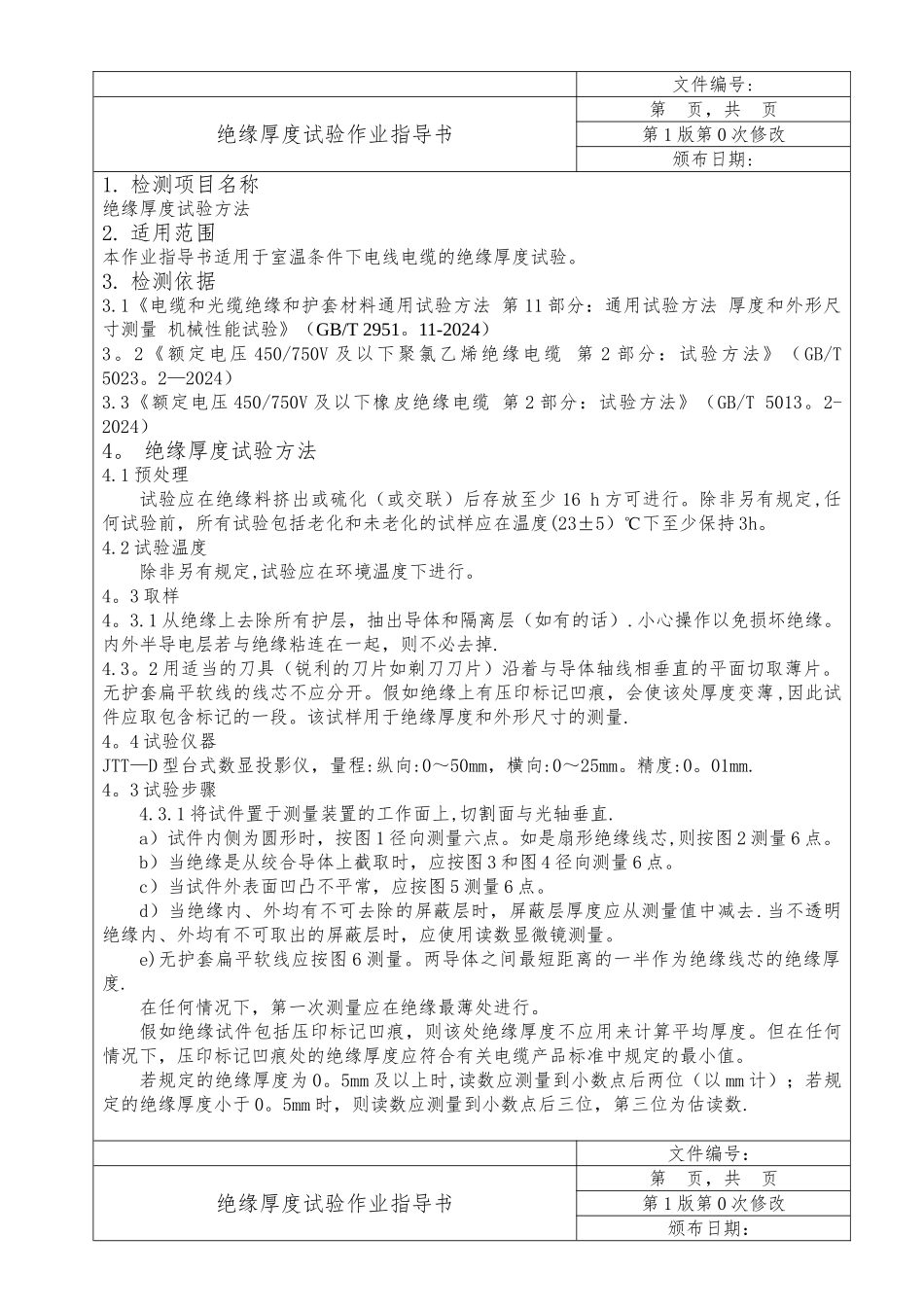

文件编号:绝缘厚度试验作业指导书第 页,共 页第 1 版第 0 次修改颁布日期:1. 检测项目名称绝缘厚度试验方法2. 适用范围本作业指导书适用于室温条件下电线电缆的绝缘厚度试验。3. 检测依据3.1《电缆和光缆绝缘和护套材料通用试验方法 第 11 部分:通用试验方法 厚度和外形尺寸测量 机械性能试验》(GB/T 2951。11-2024)3。2《额定电压 450/750V 及以下聚氯乙烯绝缘电缆 第 2 部分:试验方法》(GB/T 5023。2—2024)3.3《额定电压 450/750V 及以下橡皮绝缘电缆 第 2 部分:试验方法》(GB/T 5013。2-2024)4。 绝缘厚度试验方法4.1 预处理试验应在绝缘料挤出或硫化(或交联)后存放至少 16 h 方可进行。除非另有规定,任何试验前,所有试验包括老化和未老化的试样应在温度(23±5)℃下至少保持 3h。4.2 试验温度除非另有规定,试验应在环境温度下进行。4。3 取样4。3.1 从绝缘上去除所有护层,抽出导体和隔离层(如有的话).小心操作以免损坏绝缘。内外半导电层若与绝缘粘连在一起,则不必去掉.4.3。2 用适当的刀具(锐利的刀片如剃刀刀片)沿着与导体轴线相垂直的平面切取薄片。无护套扁平软线的线芯不应分开。假如绝缘上有压印标记凹痕,会使该处厚度变薄,因此试件应取包含标记的一段。该试样用于绝缘厚度和外形尺寸的测量.4。4 试验仪器JTT—D 型台式数显投影仪,量程:纵向:0~50mm,横向:0~25mm。精度:0。01mm.4。3 试验步骤4.3.1 将试件置于测量装置的工作面上,切割面与光轴垂直.a)试件内侧为圆形时,按图 1 径向测量六点。如是扇形绝缘线芯,则按图 2 测量 6 点。b)当绝缘是从绞合导体上截取时,应按图 3 和图 4 径向测量 6 点。c)当试件外表面凹凸不平常,应按图 5 测量 6 点。d)当绝缘内、外均有不可去除的屏蔽层时,屏蔽层厚度应从测量值中减去.当不透明绝缘内、外均有不可取出的屏蔽层时,应使用读数显微镜测量。e)无护套扁平软线应按图 6 测量。两导体之间最短距离的一半作为绝缘线芯的绝缘厚度.在任何情况下,第一次测量应在绝缘最薄处进行。假如绝缘试件包括压印标记凹痕,则该处绝缘厚度不应用来计算平均厚度。但在任何情况下,压印标记凹痕处的绝缘厚度应符合有关电缆产品标准中规定的最小值。若规定的绝缘厚度为 0。5mm 及以上时,读数应测量到小数点后两位(以 mm 计);若规定的绝缘厚度小于 0。5mm 时,则读数应测量到小数点后三位,第三位为估读数.文件编...
