电缆桥架安装作业指导书

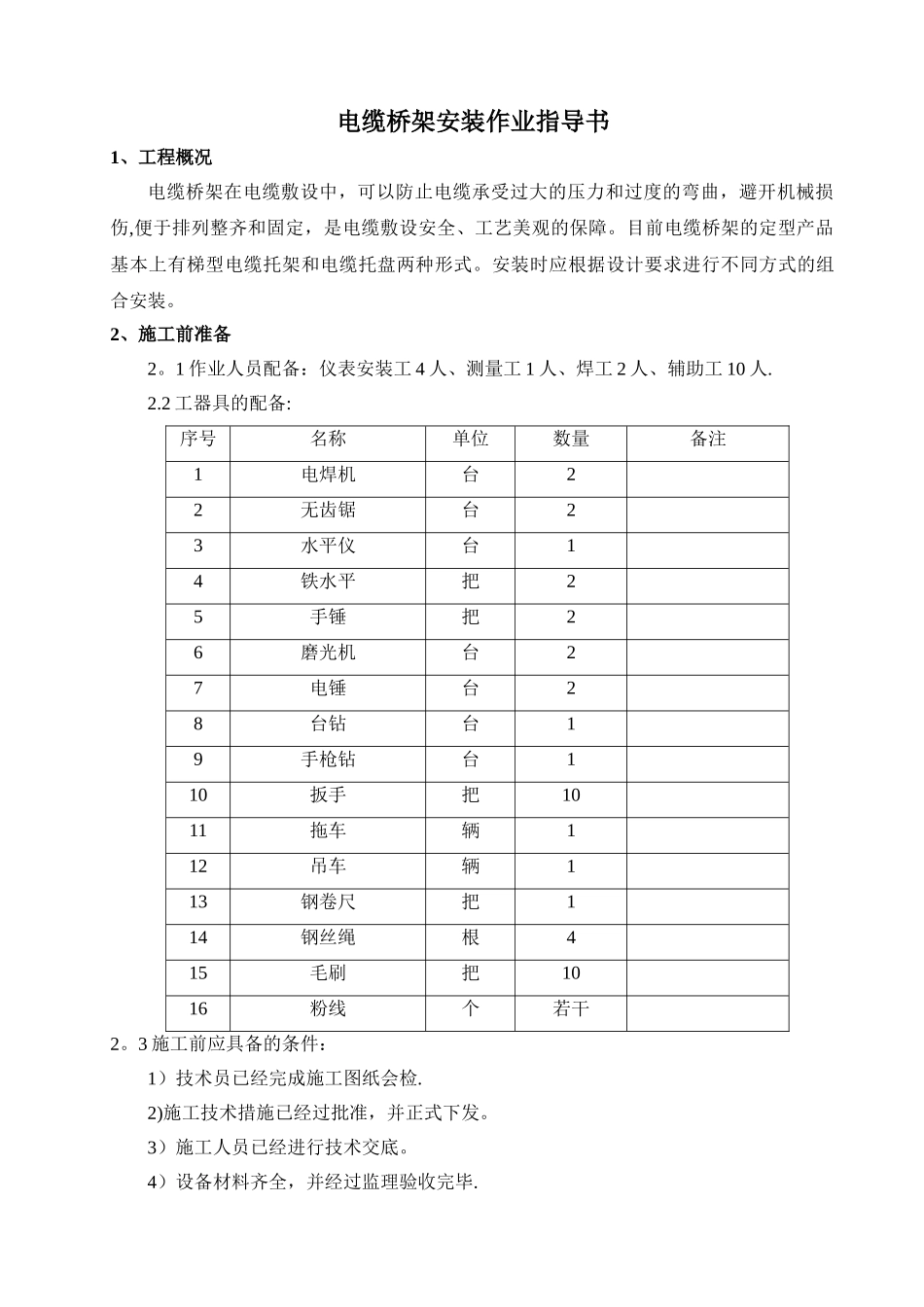

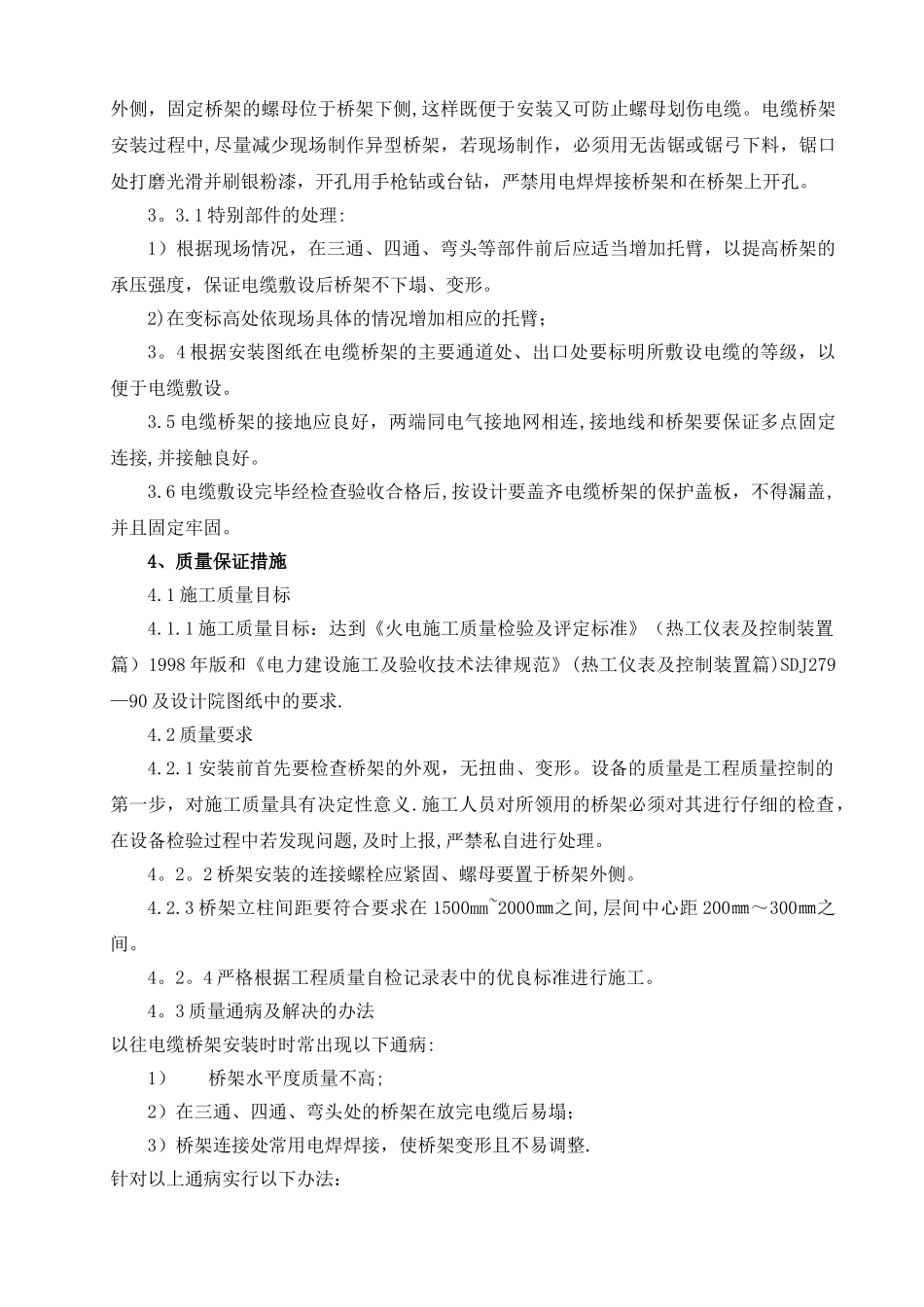

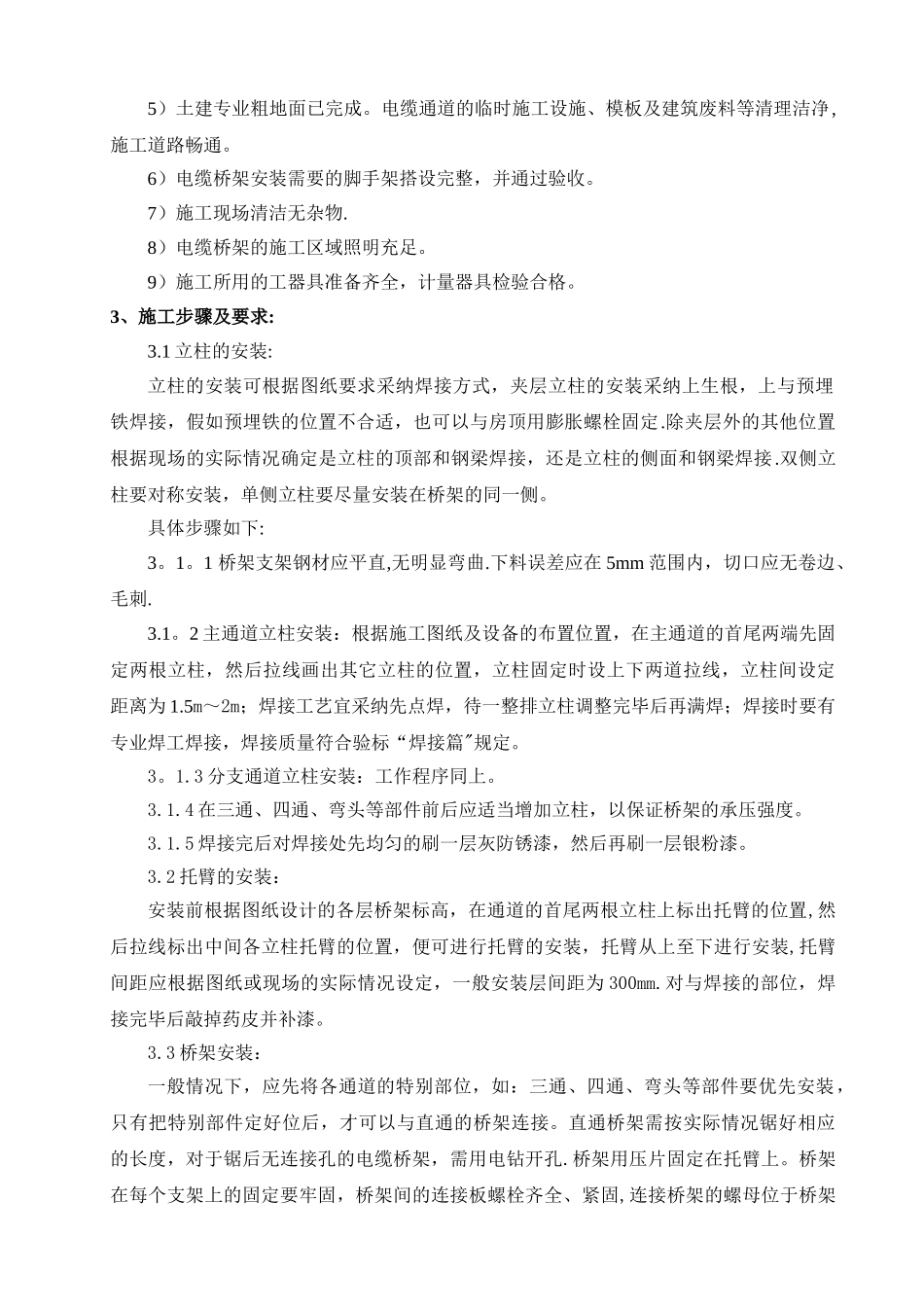

电缆桥架安装作业指导书1、工程概况电缆桥架在电缆敷设中，可以防止电缆承受过大的压力和过度的弯曲，避开机械损伤,便于排列整齐和固定，是电缆敷设安全、工艺美观的保障。目前电缆桥架的定型产品基本上有梯型电缆托架和电缆托盘两种形式。安装时应根据设计要求进行不同方式的组合安装。2、施工前准备2。1 作业人员配备：仪表安装工 4 人、测量工 1 人、焊工 2 人、辅助工 10 人.2.2 工器具的配备:序号名称单位数量备注1电焊机台22无齿锯台23水平仪台14铁水平把25手锤把26磨光机台27电锤台28台钻台19手枪钻台110扳手把1011拖车辆112吊车辆113钢卷尺把114钢丝绳根415毛刷把1016粉线个若干2。3 施工前应具备的条件：1）技术员已经完成施工图纸会检.2)施工技术措施已经过批准，并正式下发。3）施工人员已经进行技术交底。4）设备材料齐全，并经过监理验收完毕.5）土建专业粗地面已完成。电缆通道的临时施工设施、模板及建筑废料等清理洁净,施工道路畅通。6）电缆桥架安装需要的脚手架搭设完整，并通过验收。7）施工现场清洁无杂物.8）电缆桥架的施工区域照明充足。9）施工所用的工器具准备齐全，计量器具检验合格。3、施工步骤及要求:3.1 立柱的安装:立柱的安装可根据图纸要求采纳焊接方式，夹层立柱的安装采纳上生根，上与预埋铁焊接，假如预埋铁的位置不合适，也可以与房顶用膨胀螺栓固定.除夹层外的其他位置根据现场的实际情况确定是立柱的顶部和钢梁焊接，还是立柱的侧面和钢梁焊接.双侧立柱要对称安装，单侧立柱要尽量安装在桥架的同一侧。具体步骤如下:3。1。1 桥架支架钢材应平直,无明显弯曲.下料误差应在 5mm 范围内，切口应无卷边、毛刺.3.1。2 主通道立柱安装：根据施工图纸及设备的布置位置，在主通道的首尾两端先固定两根立柱，然后拉线画出其它立柱的位置，立柱固定时设上下两道拉线，立柱间设定距离为 1.5m～2m；焊接工艺宜采纳先点焊，待一整排立柱调整完毕后再满焊；焊接时要有专业焊工焊接，焊接质量符合验标“焊接篇"规定。3。1.3 分支通道立柱安装：工作程序同上。3.1.4 在三通、四通、弯头等部件前后应适当增加立柱，以保证桥架的承压强度。3.1.5 焊接完后对焊接处先均匀的刷一层灰防锈漆，然后再刷一层银粉漆。3.2 托臂的安装：安装前根据图纸设计的各层桥架标高，在通道的首尾两根立柱上标出托臂的位置,然后拉线标出中间各立柱托臂的位置，便可进行托臂的安装，托臂从上至下进行安装,托臂间距应根据图纸或...
