电缆桥架安装专项施工方案

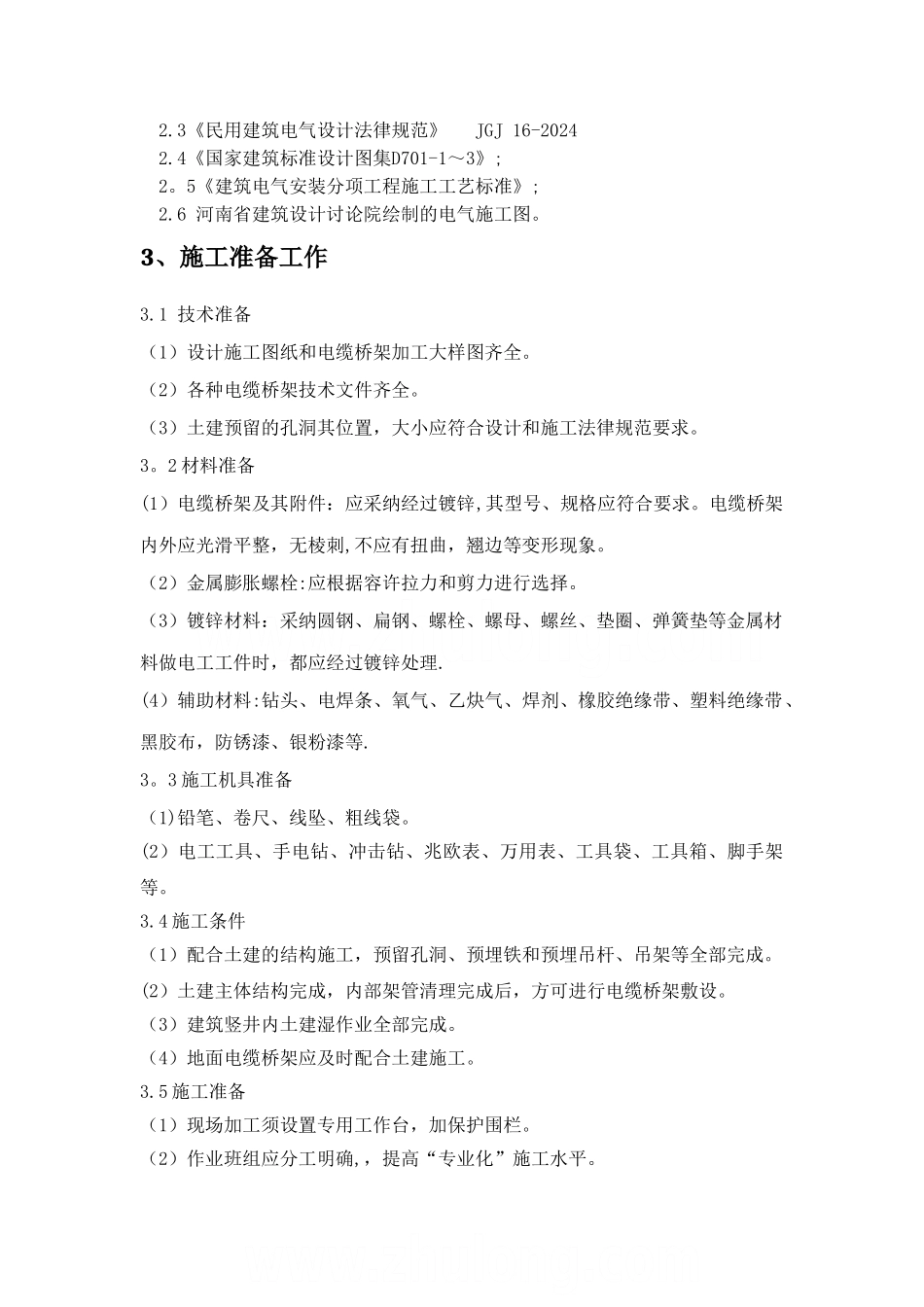

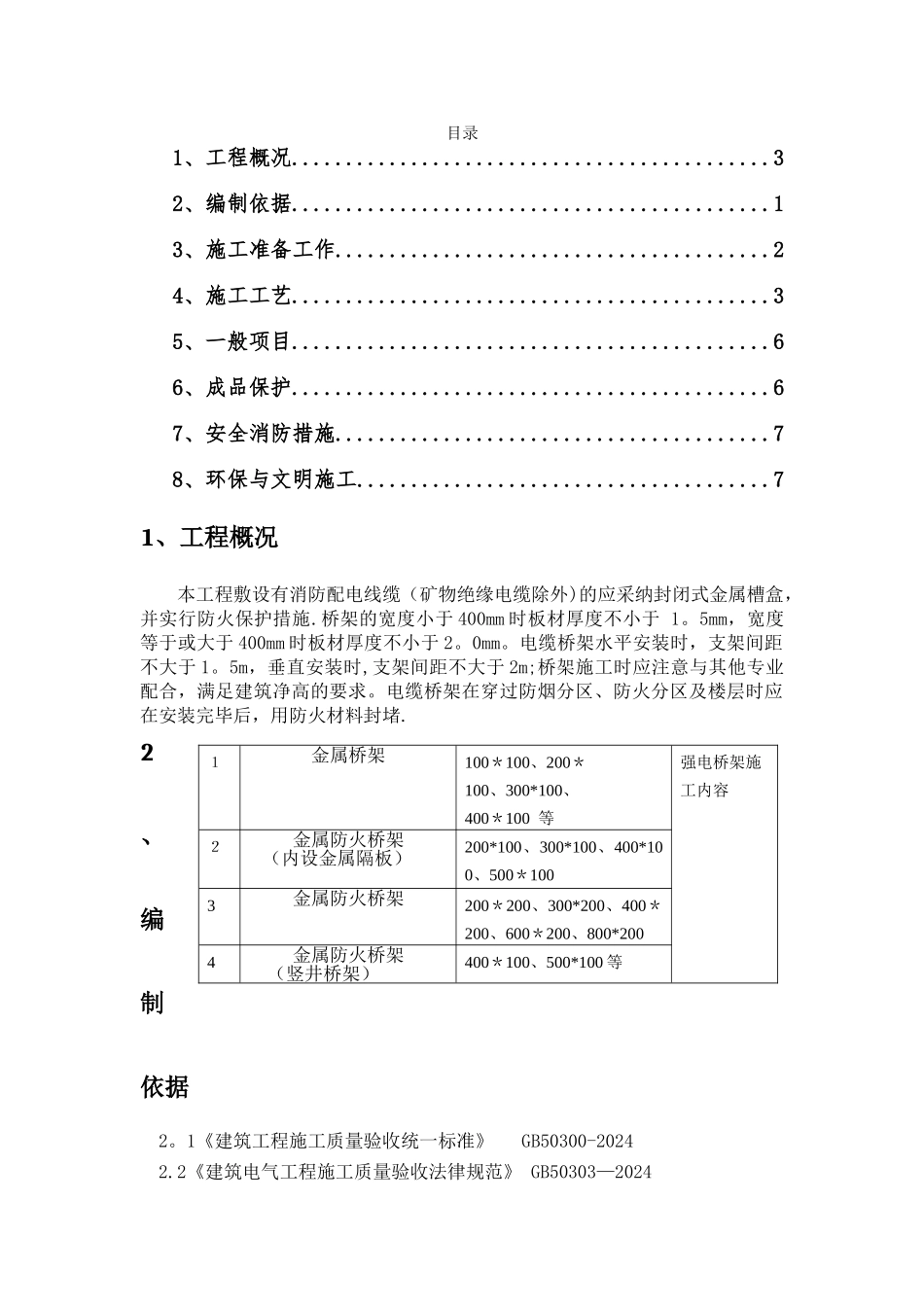

目录1、工程概况............................................32、编制依据............................................13、施工准备工作........................................24、施工工艺............................................35、一般项目............................................66、成品保护............................................67、安全消防措施........................................78、环保与文明施工......................................71、工程概况本工程敷设有消防配电线缆（矿物绝缘电缆除外)的应采纳封闭式金属槽盒，并实行防火保护措施.桥架的宽度小于 400mm 时板材厚度不小于 1。5mm，宽度等于或大于 400mm 时板材厚度不小于 2。0mm。电缆桥架水平安装时，支架间距不大于 1。5m，垂直安装时,支架间距不大于 2m;桥架施工时应注意与其他专业配合，满足建筑净高的要求。电缆桥架在穿过防烟分区、防火分区及楼层时应在安装完毕后，用防火材料封堵.2、编制依据2。1《建筑工程施工质量验收统一标准》 GB50300-20242.2《建筑电气工程施工质量验收法律规范》 GB50303—2024１金属桥架100＊100、200＊100、300*100、400＊100 等 强电桥架施工内容２金属防火桥架 （内设金属隔板）200*100、300*100、400*100、500＊100 3金属防火桥架200＊200、300*200、400＊200、600＊200、800*2004金属防火桥架 （竖井桥架）400＊100、500*100 等2.3《民用建筑电气设计法律规范》 JGJ 16-20242.4《国家建筑标准设计图集D701-1～3》;2。5《建筑电气安装分项工程施工工艺标准》;2.6 河南省建筑设计讨论院绘制的电气施工图。3、施工准备工作3.1 技术准备（1）设计施工图纸和电缆桥架加工大样图齐全。（2）各种电缆桥架技术文件齐全。（3）土建预留的孔洞其位置，大小应符合设计和施工法律规范要求。3。2 材料准备(1）电缆桥架及其附件：应采纳经过镀锌,其型号、规格应符合要求。电缆桥架内外应光滑平整，无棱刺,不应有扭曲，翘边等变形现象。（2）金属膨胀螺栓:应根据容许拉力和剪力进行选择。（3）镀锌材料：采纳圆钢、扁钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理.(4）辅助材料:钻头、电焊条、氧气、乙炔气、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布，防锈漆、银粉漆等.3。3 施工机具准备（1)铅笔、卷尺、线坠、粗线袋。(2）电工工具、手电钻、冲击钻、兆欧表...
