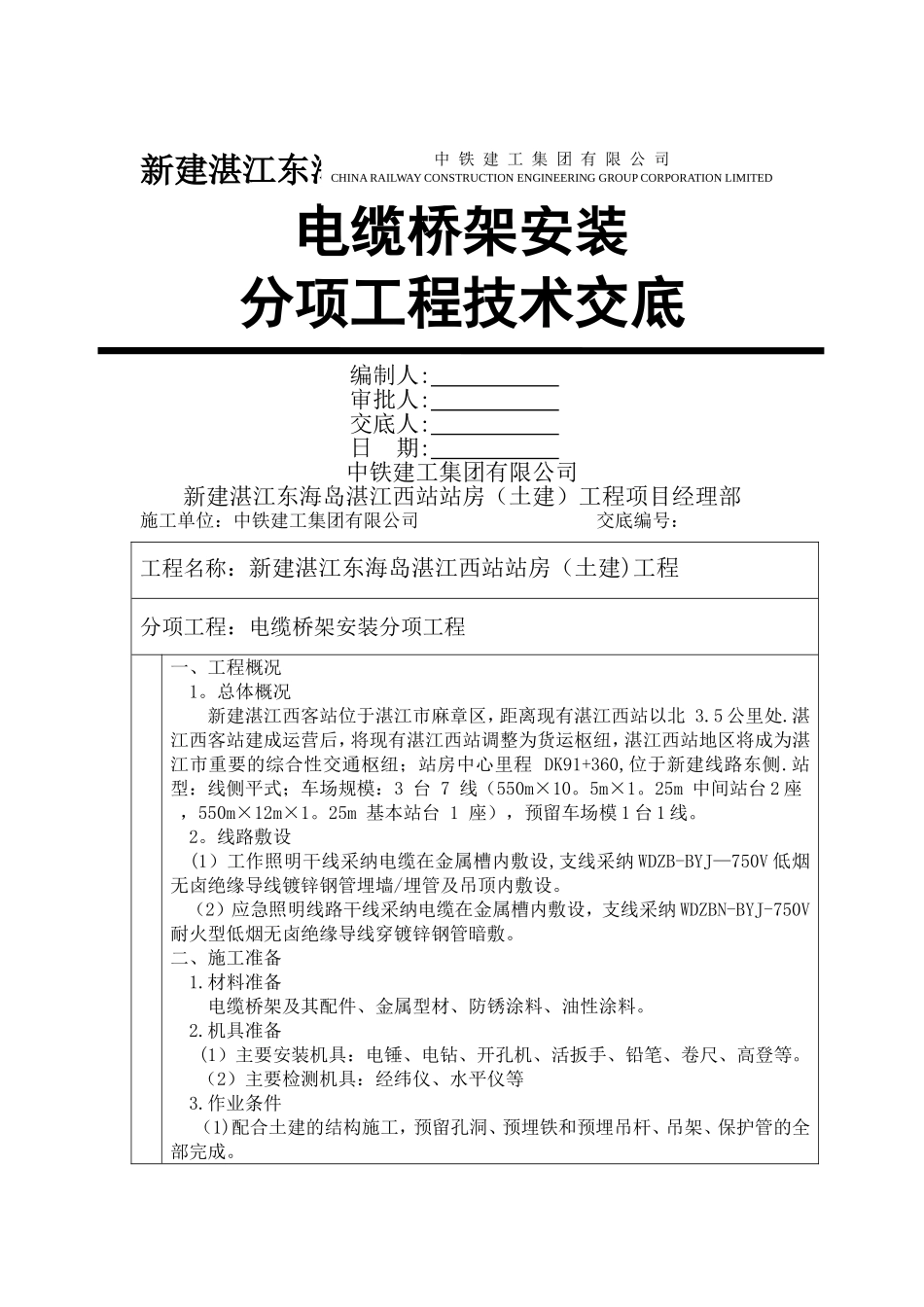

电缆桥架安装技术交底

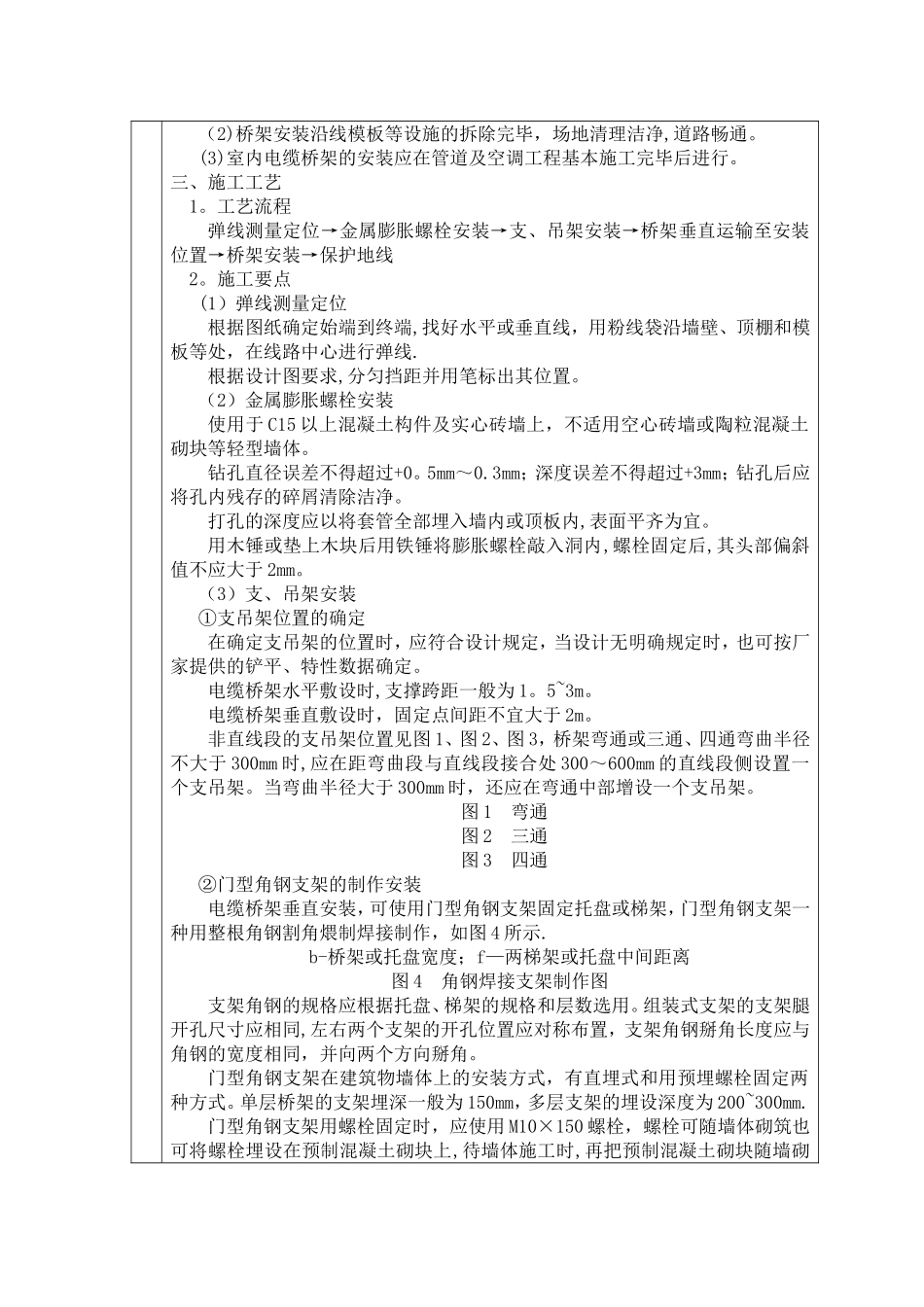

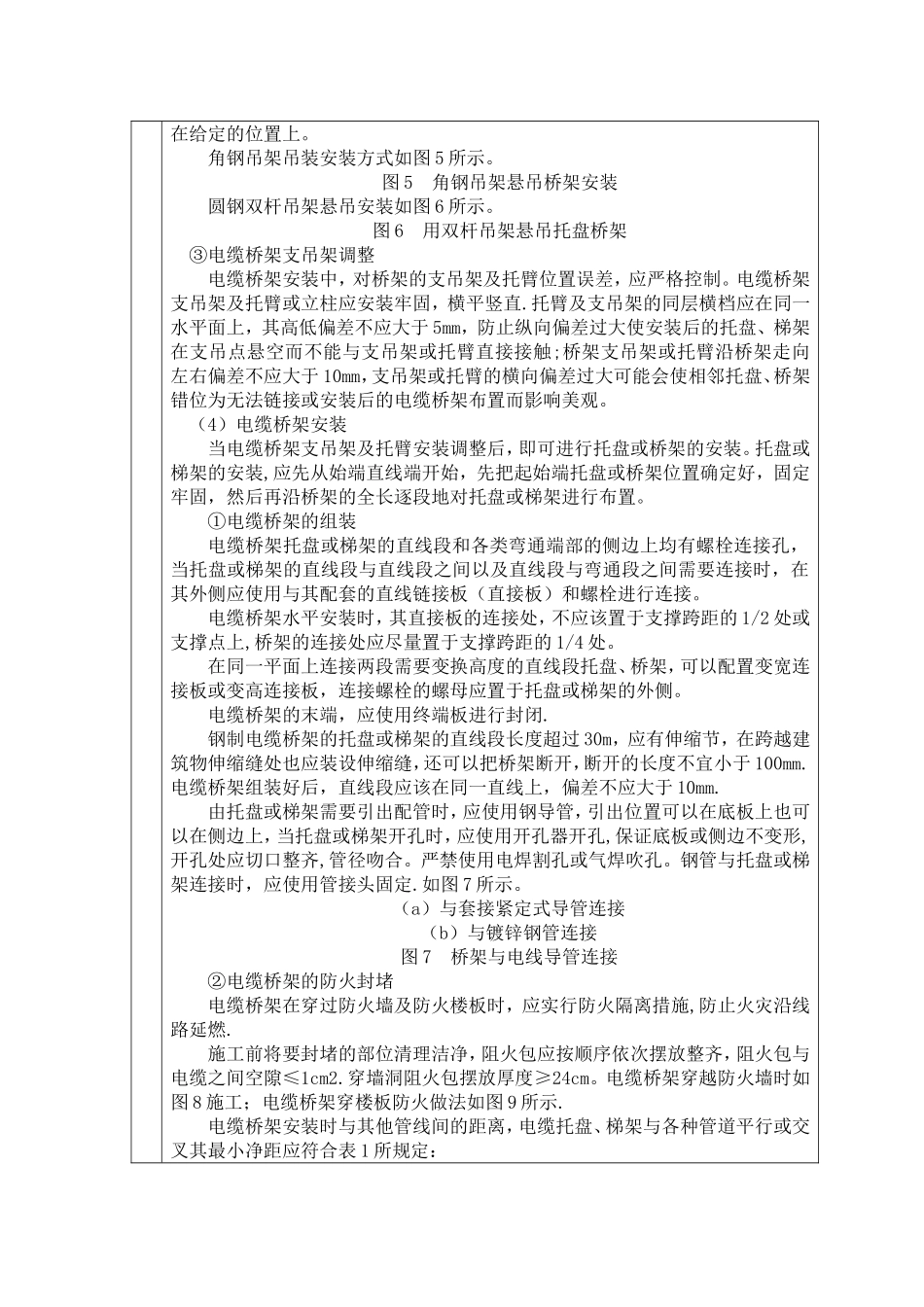

新建湛江东海岛湛江西站站房(土建）工程电缆桥架安装分项工程技术交底 编制人: 审批人: 交底人: 日 期: 中铁建工集团有限公司新建湛江东海岛湛江西站站房（土建）工程项目经理部施工单位：中铁建工集团有限公司 交底编号：工程名称：新建湛江东海岛湛江西站站房（土建)工程分项工程：电缆桥架安装分项工程一、工程概况 1。总体概况新建湛江西客站位于湛江市麻章区，距离现有湛江西站以北 3.5 公里处.湛江西客站建成运营后，将现有湛江西站调整为货运枢纽，湛江西站地区将成为湛江市重要的综合性交通枢纽；站房中心里程 DK91+360,位于新建线路东侧.站型：线侧平式；车场规模：3 台 7 线（550m×10。5m×1。25m 中间站台 2 座 ，550m×12m×1。25m 基本站台 1 座），预留车场模 1 台 1 线。2。线路敷设(1）工作照明干线采纳电缆在金属槽内敷设,支线采纳 WDZB-BYJ—750V 低烟无卤绝缘导线镀锌钢管埋墙/埋管及吊顶内敷设。（2）应急照明线路干线采纳电缆在金属槽内敷设，支线采纳 WDZBN-BYJ-750V耐火型低烟无卤绝缘导线穿镀锌钢管暗敷。二、施工准备1.材料准备电缆桥架及其配件、金属型材、防锈涂料、油性涂料。 2.机具准备 (1）主要安装机具：电锤、电钻、开孔机、活扳手、铅笔、卷尺、高登等。 （2）主要检测机具：经纬仪、水平仪等 3.作业条件 （1)配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架、保护管的全部完成。中 铁 建 工 集 团 有 限 公 司CHINA RAILWAY CONSTRUCTION ENGINEERING GROUP CORPORATION LIMITED （2)桥架安装沿线模板等设施的拆除完毕，场地清理洁净,道路畅通。 (3)室内电缆桥架的安装应在管道及空调工程基本施工完毕后进行。三、施工工艺 1。工艺流程弹线测量定位→金属膨胀螺栓安装→支、吊架安装→桥架垂直运输至安装位置→桥架安装→保护地线 2。施工要点 (1）弹线测量定位根据图纸确定始端到终端,找好水平或垂直线，用粉线袋沿墙壁、顶棚和模板等处，在线路中心进行弹线.根据设计图要求,分匀挡距并用笔标出其位置。（2）金属膨胀螺栓安装使用于 C15 以上混凝土构件及实心砖墙上，不适用空心砖墙或陶粒混凝土砌块等轻型墙体。钻孔直径误差不得超过+0。5mm～0.3mm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑清除洁净。打孔的深度应以将套管全部埋入墙内或顶板内,表面平齐为宜。用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内,螺栓固定后,其头部偏斜值...
